头端可隐藏的扩张器械的制作方法

本实用新型涉及一种头端可隐藏的扩张器械，属于医疗器械技术领域。

背景技术：

目前，扩张器械主要是在软式内镜下做呼吸道狭窄扩张或辅助扩张治疗时，针对于隆突部位的狭窄的扩张治疗，但是现有技术存在的扩张器械由于囊体头端的存在而无法进行有效的扩张治疗。

技术实现要素：

本实用新型所要解决的技术问题是克服现有技术的缺陷，提供一种头端可隐藏的扩张器械，它的囊体头部可隐藏，从而对隆突部位的狭窄实现了有效地扩张治疗，并避免了穿孔的隐患。

为了解决上述技术问题，本实用新型的技术方案是：一种头端可隐藏的扩张器械，它包括：

外套部件；

支撑构件，所述支撑构件可移动地穿插在外套部件内；

囊体，所述囊体的尾部密封连接在外套部件的头部，并且所述外套部件内设置有向囊体内注入介质使囊体扩张或向囊体内抽取介质使囊体缩憋的通道，所述支撑构件的头部伸入囊体内，并与所述囊体的头部相连接，以便当相对于外套部件向后移动支撑构件时，所述囊体的头部可藏入囊体内。

进一步，所述外套部件具有导管，所述导管内设置有通孔，所述支撑构件可移动地穿插在导管的通孔内，并且导管上形成通孔的内壁与支撑构件之间的间隙区域与囊体的囊腔相连通，所述间隙区域构成所述通道。

进一步，所述外套部件还包括三通手柄，所述三通手柄上设置有直孔和注介质孔，所述导管插在三通手柄的直孔上，并且导管的两端部的外壁分别与三通手柄上形成直孔的内壁密封连接，所述导管在三通手柄内的部位上设置有一介质口，所述注介质孔通过该介质口与所述通道相连通。

进一步为了方便锁定支撑构件和外套部件之间的相对位置，所述支撑构件和外套部件之间设置有锁定支撑构件和外套部件之间的相对位置的支撑构件锁定装置，所述支撑构件锁定装置包括旋转锁定帽和密封圈，所述旋转锁定帽通过螺纹连接在三通手柄的尾部，所述密封圈设置在旋转锁定帽内，并且所述支撑构件穿过密封圈，当旋转锁定帽时，所述密封圈在旋转锁定帽和三通手柄的尾部之间的挤压下与所述支撑构件紧密接触，从而锁定支撑构件相对于外套部件的移动。

进一步，所述支撑构件的尾部安装有支撑构件旋拧帽。

进一步，所述支撑构件为支撑丝。

进一步，所述支撑构件上设置有显示囊体的头部收缩到位的标记。

采用了上述技术方案后，本实用新型可相对于外套部件移动支撑构件，从而使囊体的头部在支撑构件的带动下藏入囊体内，从而达到球囊的头部可隐藏的目的，从而实现对隆突部位的狭窄扩张治疗作用，并避免穿孔的隐患。

附图说明

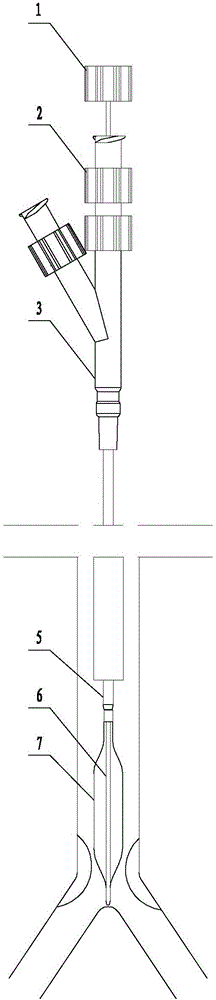

图1为本实用新型的头端可隐藏的扩张器械的结构剖视图；

图2为本实用新型的头端可隐藏的扩张器械的使用流程图一；

图3为本实用新型的头端可隐藏的扩张器械的使用流程图二；

图4为本实用新型的头端可隐藏的扩张器械的使用流程图三；

图5为本实用新型的头端可隐藏的扩张器械的使用流程图四。

具体实施方式

为了使本实用新型的内容更容易被清楚地理解，下面根据具体实施例并结合附图，对本实用新型作进一步详细的说明。

如图1~5所示，一种头端可隐藏的扩张器械，它包括：

外套部件；

支撑构件6，所述支撑构件6可移动地穿插在外套部件内；

囊体7，所述囊体7的尾部密封连接在外套部件的头部，并且所述外套部件内设置有向囊体7内注入介质使囊体7扩张和向囊体7内抽取介质使囊体7缩憋的通道，所述支撑构件6的头部伸入囊体7内，并与所述囊体7的头部相连接，以便当相对于外套部件向后移动支撑构件6时，所述囊体7的头部可藏入囊体7内。

如图1所示，所述外套部件具有导管5，所述导管5内设置有通孔，所述支撑构件6可移动地穿插在导管5的通孔内，并且导管5上形成通孔的内壁与支撑构件6之间的间隙区域与囊体7的囊腔相连通，所述间隙区域构成所述通道。

如图1所示，所述外套部件还包括三通手柄3，所述三通手柄3上设置有直孔和注介质孔，所述导管5插在三通手柄3的直孔上，并且导管5的两端部的外壁分别与三通手柄3上形成直孔的内壁密封连接，所述导管5在三通手柄3内的部位上设置有一介质口，所述注介质孔通过该介质口与所述通道相连通。

如图1所示，所述支撑构件和外套部件之间设置有锁定支撑构件6和外套部件之间的相对位置的支撑构件锁定装置，所述支撑构件锁定装置包括旋转锁定帽2和密封圈8，所述旋转锁定帽2通过螺纹连接在三通手柄3的尾部，所述密封圈8设置在旋转锁定帽2内，并且所述支撑构件6穿过密封圈8，当旋拧旋转锁定帽2时，所述密封圈8在旋转锁定帽2和三通手柄3的尾部之间的挤压下与所述支撑构件6紧密接触，从而锁定支撑构件6相对于外套部件的移动。

如图1所示，所述支撑构件6的尾部安装有支撑构件旋拧帽1。

如图1所示，所述支撑构件6为支撑丝。

如图1所示，所述支撑构件6上设置有显示囊体7的头部收缩到位的标记71。

本实用新型的头端可隐藏的扩张器械的使用过程如下：

如图2~5所示，使用步骤一：在内镜或其他辅助设备的监视下，选择合适的扩张器械，沿内镜插入，缓慢小心送至狭窄部位，确认囊体7完全伸出内镜，并处于合适的位置。

使用步骤二：

使用带压力表的加压泵向囊体7内加适中压力，使囊体7适中充盈后，旋松旋转锁定帽2，拉动支撑构件旋拧帽1，待支撑构件6上的标记出现后旋紧旋转锁定帽2。

使用步骤三：

调整囊体7位置，使囊体7处在狭窄部位。

使用步骤四：

使用带压力表的加压泵向囊体7内加压，当达到预定的压力时，停止加压，一般为囊体7完全撑开成柱状，停止加压，保持1～3分钟。注意加压压力不能超过规定的耐压值。视扩张效果考虑是否要反复扩张，重复扩张一般不超过3次。（从此处可以看出囊体7头部隐藏在囊体7内，达到囊体7头部的扩张）。

扩张操作完成后将球囊内的液体抽干净，对球囊进行收缩处理，然后缓缓撤出球囊。

以上所述的具体实施例，对本实用新型解决的技术问题、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
