一种负压吸盘式血样自动采集器的制作方法

本实用新型属于医疗器械技术领域，具体为一种负压吸盘式血样自动采集器。

背景技术：

小鼠是常用的动物模型来源，眼眶采血是小鼠采集血样的常用方法，摘除眼球后将小鼠倒立，通过重力作用、挤压腹腔等方法，使血液滴入采集管。以上过程由于现有缺乏特殊化采血器以及个人手法的不同，采集到的血量差异性较大，通常不足1毫升，不能满足多项指标检测的用血量需求。如何能够迅速，便捷、较大程度的采集小鼠眼眶血样是本领域技术人员急需解决的问题。

技术实现要素：

本实用新型的目的是针对以上问题，提供一种负压吸盘式血样自动采集器，通过吸盘与眼部充分贴合，并利用负压原理，可迅速、便捷、较大程度的采集眼眶血样。

为实现以上目的，本实用新型采用的技术方案是：它包括针头组件（1）与连接管（2），针头组件（1）上设置有针头护套（15），所述连接管（2）上端设置有连接座（3）；所述连接座（3）上设置有采集箱（7）；所述采集箱（7）为空心的圆柱体结构，其上端设置有吸盘（11）；所述吸盘（11）内部设置有撬杆（10）；所述撬杆（10）底部设置有密封垫（9）；所述密封垫（9）设置在采集箱（7）内，其底部设置有密封端面板（6）；所述密封端面板（6）设置在采集箱（7）的内壁上，其位于密封垫（9）下方设置有通孔；所述密封端面板（6）下端间距设置有弹簧支座（5）；所述弹簧支座（5）与密封垫（9）之间连接有弹簧（8）；所述弹簧支座（5）上均匀设置有通孔；所述弹簧支座（5）下方设置有负压室（4）；所述吸盘（11）下端与采集箱（7）上端之间连接有柔性密封环（13）；所示吸盘（11）顶部设置有吸盘护套（16）。

进一步的，所述吸盘（11）包括吸盘主体（1104）和贴合段（1103）；所述吸盘主体（1104）为圆锥壳体结构。

进一步的，所述吸盘主体（1104）内设置有撬杆固定槽（1102）；所述撬杆固定槽（1102）上端设置有撬杆活动槽（1101）。

进一步的，所述撬杆（10）包括杆体竖直段（1003）与杆体倾斜段（1002）；所述杆体竖直段（1003）底部设置有杆体竖直段末梢（1004）；所述杆体倾斜段（1002）顶部设置有杆体倾斜段末梢（1001）。

进一步的，所述密封垫（9）包括密封垫主体（901）和密封垫连接块（902）；所述密封垫主体（901）与密封垫连接块（902）分别为同轴设置的圆柱体结构；所述密封垫连接块（902）上端设置有撬杆连接座（903）；所述撬杆连接座（903）上设置有腰孔（904）；所述撬杆连接座（903）的数量为两个；所述两个撬杆连接座（903）按密封垫连接块（902）中心轴对称设置。

进一步的，所述撬杆（10）的数量为两个；所述杆体竖直段（1003）下端设置在腰孔（904）内；所述杆体竖直段末梢（1004）设置在撬杆连接座（903）底部；所述杆体倾斜段（1002）设置在撬杆固定槽（1102）内；所述杆体倾斜段末梢（1001）设置在撬杆活动槽（1101）内。

进一步的，所述贴合段（1103）上设置有扣针（12）；所述扣针（12）的数量为多个，并按贴合段（1103）的中心轴均有排布。

进一步的，所述贴合段（1103）下端设置有多个柔性扣针座（14），其数量与扣针（12）的数量相一致，且所述扣针（12）设置在柔性扣针座（14）内。

进一步的，所述杆体竖直段（1003）与杆体倾斜段（1002）的直径≦1mm。

进一步的，所述密封垫（9）的重量≦30g。

本实用新型的有益效果：

1、采用吸盘代替现有的针头进行小鼠眼眶采血，血液顺吸盘流入，可更大面积的进行血液收集。

2、采集器为负压结构，当用力使吸盘贴合在小鼠眼眶时，撬杆在压力驱使下将密封垫完全打开，血液通过负压力作用下迅速被采集，采血量大，采血效率高。

3、当吸盘被贴合在小鼠眼眶时，使用扣针将吸盘固定在小鼠眼眶上，操作方便，使吸盘吸附力更强，负压力大，采血效率高。

4、设置有吸盘护套，有效防止吸盘污染。

附图说明

图1为本实用新型主剖视结构示意图。

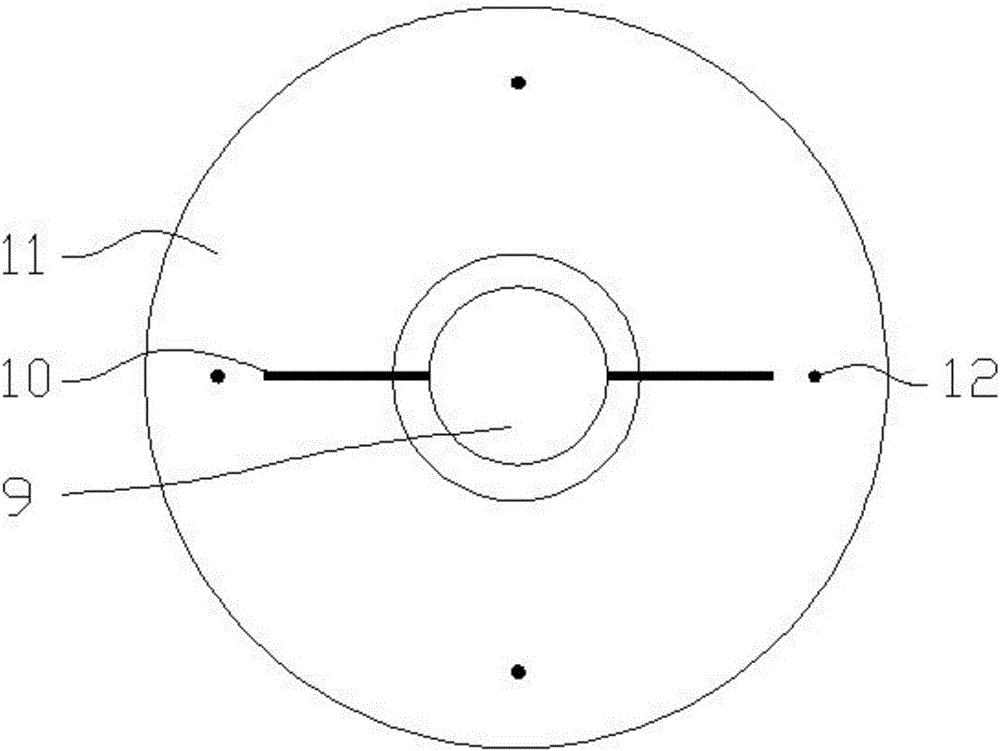

图2为本实用新型俯视示意图。

图3为本实用新型采血工作状态时的主剖视结构示意图。

图4为本实用新型中密封垫的主剖视结构示意图。

图5为本实用新型中密封垫的俯视示意图。

图6为图3中的局部放大视图A。

图7为本实用新型中密封端面板中的主剖面结构示意图。

图8为本实用新型中吸盘的主剖视结构示意图。

图9为图8中的局部放大视图B。

图中所述文字标注表示为：1、针头组件；2、连接管；3、连接座；4、负压室；5、弹簧支座；6、密封端面板；601、密封端面；7、采集箱；8、弹簧；9、密封垫；901、密封垫主体；902、密封垫连接块；903、撬杆连接座；904、腰孔；10、撬杆；1001、杆体倾斜段末梢；1002、杆体倾斜段；1003、杆体竖直段；1004、杆体竖直段末梢；11、吸盘；1101、撬杆活动槽；1102、撬杆固定槽；1103、贴合段；1104、吸盘主体；12、扣针；13、柔性密封环；14、柔性扣针座；15、针头护套；16、吸盘护套。

具体实施方式

为了使本领域技术人员更好地理解本实用新型的技术方案，下面结合附图对本实用新型进行详细描述，本部分的描述仅是示范性和解释性，不应对本实用新型的保护范围有任何的限制作用。

如图1-图9所示，本实用新型的具体结构为：它包括针头组件1与连接管2，针头组件1上设置有针头护套15，所述连接管2上端设置有连接座3；所述连接座3上设置有采集箱7；所述采集箱7为空心的圆柱体结构，其上端设置有吸盘11；所述吸盘11内部设置有撬杆10；所述撬杆10底部设置有密封垫9；所述密封垫9设置在采集箱7内，其底部设置有密封端面板6；所述密封端面板6设置在采集箱7的内壁上，其位于密封垫9下方设置有通孔；所述密封端面板6下端间距设置有弹簧支座5；所述弹簧支座5与密封垫9之间连接有弹簧8；所述弹簧支座5上均匀设置有通孔；所述弹簧支座5下方设置有负压室4；所述吸盘11下端与采集箱7上端之间连接有柔性密封环13；所示吸盘11顶部设置有吸盘护套16。

优选的，所述吸盘11包括吸盘主体1104和贴合段1103；所述吸盘主体1104为圆锥壳体结构。

优选的，所述吸盘主体1104内设置有撬杆固定槽1102；所述撬杆固定槽1102上端设置有撬杆活动槽1101。

优选的，所述撬杆10包括杆体竖直段1003与杆体倾斜段1002；所述杆体竖直段1003底部设置有杆体竖直段末梢1004；所述杆体倾斜段1002顶部设置有杆体倾斜段末梢1001。

优选的，所述密封垫9包括密封垫主体901和密封垫连接块902；所述密封垫主体901与密封垫连接块902分别为同轴设置的圆柱体结构；所述密封垫连接块902上端设置有撬杆连接座903；所述撬杆连接座903上设置有腰孔904；所述撬杆连接座903的数量为两个；所述两个撬杆连接座903按密封垫连接块902中心轴对称设置。

优选的，所述撬杆10的数量为两个；所述杆体竖直段1003下端设置在腰孔904内；所述杆体竖直段末梢1004设置在撬杆连接座903底部；所述杆体倾斜段1002设置在撬杆固定槽1102内；所述杆体倾斜段末梢1001设置在撬杆活动槽1101内。

优选的，所述贴合段1103上设置有扣针12；所述扣针12的数量为多个，并按贴合段1103的中心轴均有排布。

优选的，所述贴合段1103下端设置有多个柔性扣针座14，其数量与扣针12的数量相一致，且所述扣针12设置在柔性扣针座14内。

优选的，所述杆体竖直段1003与杆体倾斜段1002的直径≦1mm。

优选的，所述密封垫9的重量≦30g。

采血器负压原理，如图1所示，首先将采血器进行抽真空处理，将针头组件与微型真空机连接，启动微型真空机进行抽气，密封垫在弹簧拉力及负压吸附作用下与密封端面板完全贴合，并在负压室及针管内形成负压真空；

具体使用时，如图3所示，将吸盘护套拿掉，摘掉小鼠眼球，将吸盘贴合小鼠眼部，用扣针进行固定，此时撬杆带动密封垫向上抬起，密封垫打开，小鼠被摘除眼球后血液顺吸盘流下，并通过负压作用下迅速流入到采集箱及针管内；将针头护套取下，将针头组件插入到负压试管内，最终血液全部被试管收集，达到迅速大量采血目的。

总上所述，本实用新型通过吸盘与眼部充分贴合，并利用负压原理，可迅速、便捷、较大程度的采集眼眶血样。

需要说明的是，在本文中，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括哪些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实例的说明只是用于帮助理解本实用新型的方法及其核心思想。以上所述仅是本实用新型的优选实施方式，应当指出，由于文字表达的有限性，而客观上存在无限的具体结构，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进、润饰或变化，也可以将上述技术特征以适当的方式进行组合；这些改进润饰、变化或组合，或未经改进将实用新型的构思和技术方案直接应用于其它场合的，均应视为本实用新型的保护范围。
