一种防二次触发的末梢采血针的制作方法

本实用新型涉及一种防二次触发的末梢采血针。

背景技术：

到医院或诊所做一些常用的辅助检查时需要抽血化验，但是如果只检查血常规一项，就无需采用静脉抽血法，采用皮肤采血法即可，即微量末梢血采集。

现有技术中的末梢采血针包括筒形外壳、弹簧、带有穿刺针的针柄、滑套、后盖等，其结构相对复杂，并且安全性较差，无法杜绝二次触发。

技术实现要素：

本实用新型所要解决的技术问题是提供一种防二次触发的末梢采血针。

为解决上述问题，本实用新型所采取的技术方案是：

一种防二次触发的末梢采血针，其关键技术在于：其包括外壳、套装于所述外壳内的触发器、固定设置有穿刺钢针的针芯、发射弹簧和回弹弹簧，所述的针芯顶端设置有便于拧掉的防护头，所述外壳底部设置有后盖，所述发射弹簧压置于所述后盖和针芯之间，所述触发器顶端与所述针芯之间设置所述回弹弹簧，所述针芯的左右两侧设置有卡台，所述后盖的左右两侧设置有与所述卡台相适配的第二挂钩，所述第二挂钩勾住所述卡台从而限制所述针芯运动，使发射弹簧处于压缩状态，所述触发器的前后两侧设置有延伸板，所述触发器和延伸板的连接处设置有斜面，所述延伸板或所述斜面与所述后盖之间设置有相互卡接的锁定机构。

进一步的，所述斜面上设置有豁口，所述豁口限定所述斜面的末端形成卡勾，所述卡勾与所述后盖上的第二挂钩构成所述锁定机构。

进一步的，所述锁定机构包括设置在所述延伸板左右两侧的卡勾和设置在后盖上与所述卡勾相适配的第三挂钩。

进一步的，所述触发器和延伸板内侧设置有导向槽，所述针芯上设置有与所述导向槽相适配的导向耳板。

采用上述技术方案所产生的有益效果在于：

本实用新型结构简单，针芯的固定方式和启动方式结构简单，制作成本较低，在触发器和底座之间设置有锁定机构，当完成触发之后，触发器和底座能够锁死，防止二次触发，能够有效的避免被二次利用，安全性更高。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图。

图1是实施例1的剖视结构示意图。

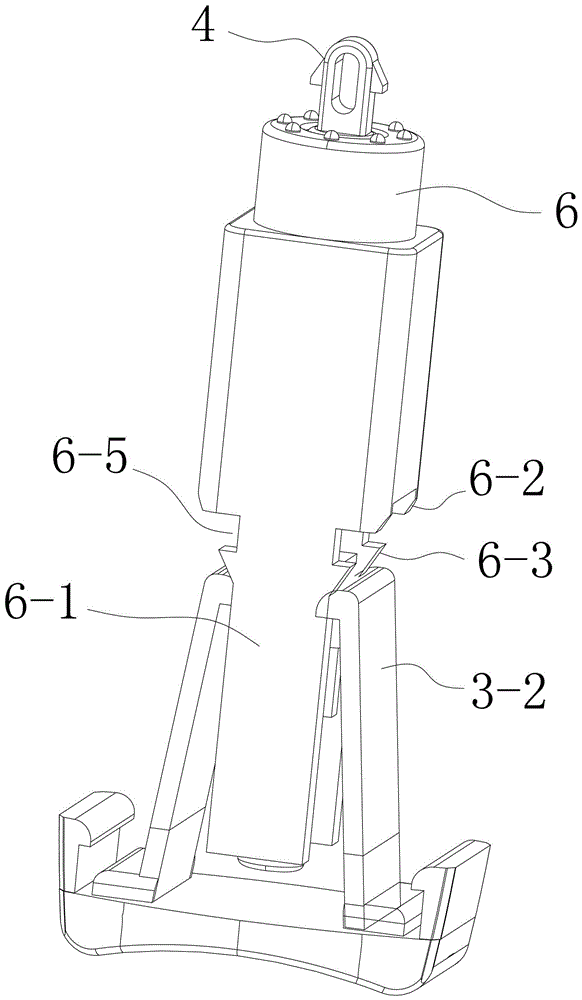

图2是实施例1的内部结构示意图。

图3是实施例1的触发器的结构示意图。

图4是实施例1的针芯的结构示意图。

图5是实施例2的剖视结构示意图。

图6是实施例2的内部结构示意图。

图7是实施例2的触发器的结构示意图。

其中：1外壳、2上盖、3后盖、3-1第一挂钩、3-2第二挂钩、3-3第三挂钩、3-4凸台、4防护头、5针芯、5-1卡台、5-2导向耳板、6触发器、6-1延伸板、6-2斜面、6-3卡勾、6-4导向槽、6-5豁口、7发射弹簧、8回弹弹簧。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面结合附图和具体实施例对实用新型进行清楚、完整的描述。

实施例1

如图1-4所示的一种防二次触发的末梢采血针，其包括外壳1、套装于所述外壳1内的触发器6、固定设置有穿刺钢针的针芯5、发射弹簧7和回弹弹簧8，所述的针芯5顶端设置有便于拧掉的防护头4，所述外壳1底部设置有后盖3，后盖3的左右两侧通过第一挂钩3-1和所述外壳1卡接。外壳1的顶部设置有上盖2。

所述发射弹簧7压置于所述后盖3和针芯5之间，所述后盖3中部设置有凸台3-4，所述发射弹簧7底部通过所述凸台3-4定位。所述触发器6顶端与所述针芯5之间设置所述回弹弹簧8。

所述针芯5的左右两侧设置有卡台5-1，所述后盖3的左右两侧设置有与所述卡台5-1相适配的第二挂钩3-2，所述第二挂钩3-2勾住所述卡台5-1从而限制所述针芯5运动，使发射弹簧7处于压缩状态。

所述触发器6的前后两侧设置有延伸板6-1，所述触发器6和延伸板6-1的连接处设置有斜面6-2，所述斜面6-2与所述第二挂钩3-2相适配，向下触压触发器6时，在所述斜面6-2的作用下，两个第二挂钩3-2被撑开脱离针芯5的卡台5-1，针芯5失去第二挂钩3-2的限制在发射弹簧7的作用下弹出，针芯5在回弹弹簧8的作用下限制其弹出的位置。

所述延伸板6-1或所述斜面6-2与所述后盖3之间设置有相互卡接的锁定机构，当触发器6下压，完成针芯5的发射之后，触发器6随即在所述锁定机构的作用下锁死固定。

如图2和3所示，所述斜面6-2上设置有豁口6-5，所述豁口6-5限定所述斜面6-2的末端形成卡勾6-3，所述卡勾6-3与所述后盖3上的第二挂钩3-2构成所述锁定机构。当触发器6下压，两个第二挂钩3-2被卡勾6-3撑开脱离针芯5的卡台5-1，针芯5失去第二挂钩3-2的限制在发射弹簧7的作用下弹出，然后第二挂钩3-2在所述豁口6-5处回弹，卡勾6-3被所述第二挂钩3-2勾住，从而使触发器6被锁定。

如图3和4所示，所述触发器6和延伸板6-1内侧设置有导向槽6-4，所述针芯5上设置有与所述导向槽6-4相适配的导向耳板5-2。

实施例2

本实施例与实施例1的区别在与所述的锁定机构结构不同。本实施例中，所述锁定机构包括设置在所述延伸板6-1左右两侧的卡勾6-3和设置在后盖3上与所述卡勾6-3相适配的第三挂钩3-3。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型实施例技术方案的精神和范围。
