电子温度计的制作方法

本实用新型涉及温度测量技术，尤其涉及一种电子温度计。

背景技术：

温度计，是人们生活中必不可少的生活用品，作为家用的辅助医疗器具，人们经常使用温度计测量人体体温，以确保自身体温正常。

传统在测量体温时，经常使用的是水银温度计或者基于红外测量的智能体温计。对于红外测量的智能体温计，其主要利用红外测量原理来测量体温，从而将温度结果显示于显示屏上。

但是，传统的智能体温计，用户需要手动开启开关或者关闭开关来决定智能体温计的工作状态，用户操作不便，且当用户在使用后忘记关闭开关时，智能体温计长时间处于工作状态，导致其功耗较大，使用寿命较短，无法满足用户的实用性需求。

技术实现要素：

本实用新型提供一种电子温度计，用以解决传统的智能温度计在使用时用户操作不便，且当用户在使用后忘记关闭开关时，智能体温计长时间处于工作状态导致的功耗较大，使用寿命较短，无法满足用户的实用性需求的技术问题。

本实用新型提供一种电子温度计，包括：包括：温度触摸感应模块和微控制单元MCU，所述温度触摸感应模块包括温度传感器和导热的触摸感应模块；

其中，所述触摸感应模块分别与所述MCU和所述温度传感器连接，所述MCU与所述温度传感器连接；

所述触摸感应模块，用于在检测到用户的触摸信号时，将所述触摸信号发送给所述MCU；

所述MCU，用于在接收到所述触摸信号时，指示所述温度传感器通过所述触摸感应模块测量用户的体温，或者，在未接收到所述触摸信号时进入休眠状态。

进一步地，所述触摸感应模块包括触摸感应传感器集成电路IC、用于和人体接触的金属接触组件；

所述金属接触组件分别与所述触摸感应传感器IC和所述温度传感器连接，所述触摸感应传感器IC与所述MCU连接；

所述触摸感应传感器IC，用于通过所述金属接触组件获得所述触摸信号；

所述温度传感器，用于通过所述金属接触组件测量用户的体温。

进一步地，所述触摸感应传感器IC为电容式触摸传感器IC。

进一步地，所述触摸感应传感器IC为电阻式触摸传感器IC。

进一步地，所述金属接触组件包括金属片、金属柱、金属环中的任一个。

进一步地，所述金属片为表面电镀银的铜片。

进一步地，所述金属片为6mm×8mm的椭圆形金属片。

进一步地，所述MCU，还用于在休眠状态达到预设时长时，进入关机状态。

本实用新型提供的电子温度计，通过在电子温度计中设置MCU以及包含温度传感器、触摸感应模块的温度触摸感应模块，通过触摸感应模块作为触发MCU是否工作的自动开关，一旦用户接触触摸感应模块时，MCU指示温度传感器利用触摸感应模块的导热特性获得用户的体温，一旦用户不接触触摸感应模块，MCU自动进入休眠状态，温度传感器也无需继续测温，这样不仅无需在电子温度计上设置硬件开关就可实现电子温度计的自动开启和关闭，并且一旦用户不接触电子温度计，电子温度计自动进入低功耗的休眠状态，大大节省了电子温度计的功耗，延长了电子温度计的使用寿命，满足用户的实用性要求。

附图说明

为了更清楚地说明本实用新型或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型提供的电子温度计实施例一的结构示意图；

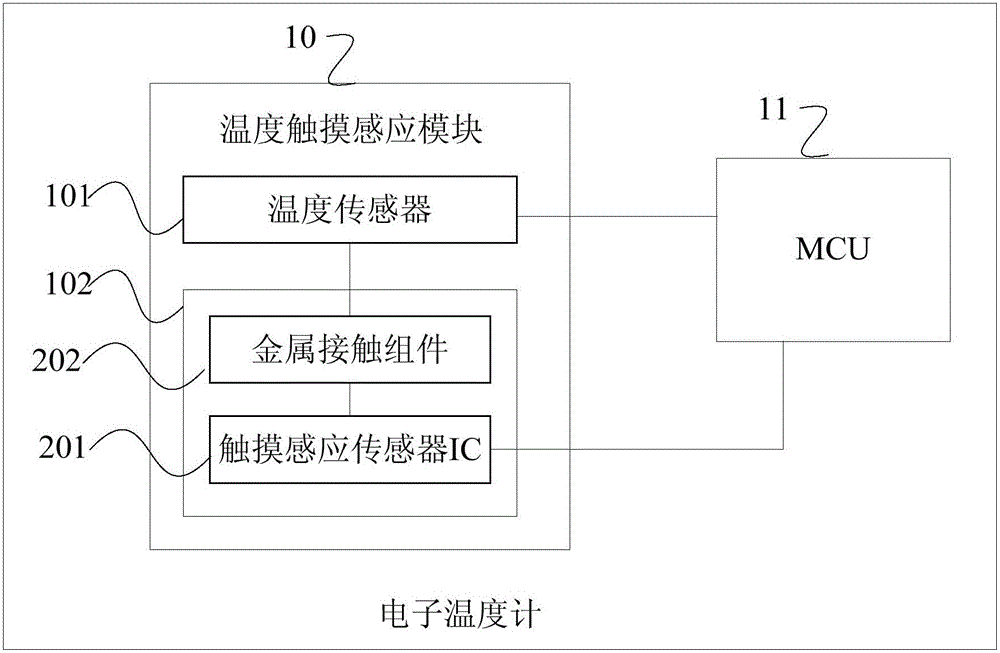

图2为本实用新型提供的电子温度计实施例二的结构示意图；

附图标记说明：

10：温度触摸感应模块； 11：MCU； 101：温度传感器；

102：触摸感应模块； 201：触摸感应传感器IC；

202：金属接触组件。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合本实用新型实中的附图，对本实用新型中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型所涉及的电子温度计，可以为体温计，用于测量人体或者动物的体温，其通过所设置的可以与人体接触的触摸感应模块来控制电子温度计的工作状态。传统的智能温度计，用户需要手动开启开关或者关闭开关来决定智能体温计的工作状态，用户操作不便，且当用户在使用后忘记关闭开关时，智能体温计长时间处于工作状态，功耗较大，使用寿命较短，无法满足用户的实用性需求。故而，本实用新型旨在解决传统智能体温计的这些问题。

下面以具体地实施例对本实用新型的技术方案进行详细说明。下面这几个具体的实施例可以相互结合，对于相同或相似的概念或过程可能在某些实施例中不再赘述。

图1为本实用新型提供的电子温度计实施例的结构示意图。如图1所示，该电子温度计包括温度触摸感应模块10和微控制单元(Microcontroller Unit，简称MCU)11，所述温度触摸感应模块10包括温度传感器101和触摸感应模块102。

其中，所述触摸感应模块102分别与所述MCU11和所述温度传感器101连接，所述MCU11与所述温度传感器101连接；所述触摸感应模块102，用于在检测到用户的触摸信号时，将所述触摸信号发送给所述MCU11；所述MCU11，用于在接收到所述触摸信号时，指示所述温度传感器101通过所述触摸感应模块102测量用户的体温，或者，在未接收到所述触摸信号时进入休眠状态。

具体的，上述温度触摸感应模块10可以包括温度传感器101和触摸感应模块102，该温度传感器101可以是热电阻传感器、热敏电阻传感器、热电偶传感器、集成温度传感器101中的任一种，还可以是其他类型的温度传感器101，本实用新型对温度传感器101的类型并不做限定；该触摸感应模块102可以为与用户的身体进行接触的感应模块，该触摸感应模块102具有导电和导热的特性。当用户的身体与该触摸感应模块102接触时，触摸感应模块102通过其导电特性与用户的身体形成一个闭合场，产生一触摸信号，从而触摸感应模块102将该触摸信号发送给MCU11，从而使得MCU11获知当前用户处于与触摸感应模块102接触的状态，因此，MCU11可以指示温度传感器101利用触摸感应模块102可以与身体接触的导热特性来测量当前用户的体温。当用户的身体没有与触摸感应模块102接触时，触摸感应模块102就无法检测到触摸信号，从而MCU11也就无法获得该使能温度传感器101工作的触摸信号，故而，MCU11在没有接收到触摸信号时，MCU11进入休眠状态，温度传感器101此时不工作。

也就是说，本实用新型所涉及的电子温度计，通过触摸感应模块102作为触发MCU11是否工作的自动开关，一旦用户接触触摸感应模块102时，MCU11接收到触摸感应模块102传送的触摸信号，从而自动指示温度传感器101利用触摸感应模块102的导热特性获得用户的体温；一旦用户不接触触摸感应模块102，MCU11就无法获得触摸信号，从而MCU11自动进入休眠状态，温度传感器101也无需继续测温，这样不仅无需在电子温度计上设置硬件开关就可实现电子温度计的自动开启和关闭，并且一旦用户不接触电子温度计，电子温度计自动进入低功耗的休眠状态，从而避免了现有技术中用户忘记关闭开关，智能温度计长时间处于工作状态导致的功耗大的情况发生，本实用新型的电子温度计通过触摸感应模块102大大节省了电子温度计的功耗，延长了电子温度计的使用寿命，满足用户的实用性要求。

本实用新型提供的电子温度计，通过在电子温度计中设置MCU以及包含温度传感器、触摸感应模块的温度触摸感应模块，通过触摸感应模块作为触发MCU是否工作的自动开关，一旦用户接触触摸感应模块时，MCU指示温度传感器利用触摸感应模块的导热特性获得用户的体温，一旦用户不接触触摸感应模块，MCU自动进入休眠状态，温度传感器也无需继续测温，这样不仅无需在电子温度计上设置硬件开关就可实现电子温度计的自动开启和关闭，并且一旦用户不接触电子温度计，电子温度计自动进入低功耗的休眠状态，大大节省了电子温度计的功耗，延长了电子温度计的使用寿命，满足用户的实用性要求。

图2为本实用新型提供的电子温度计实施例二的结构示意图。在上述图2所示实施例的基础上，进一步地，上述触摸感应模块102包括触摸感应传感器集成电路(Integrated Circuit，简称IC)201、用于和人体接触的金属接触组件202。其中，所述金属接触组件202分别与所述触摸感应传感器IC201和所述温度传感器101连接，所述触摸感应传感器IC201与所述MCU11连接；所述触摸感应传感器IC201，用于通过所述金属接触组件202获得所述触摸信号；所述温度传感器101，用于通过所述金属接触组件202测量用户的体温。

具体的，上述触摸感应模块102可以包括触摸感应传感器IC201，该触摸感应传感器IC201可以是电容式触摸感应传感器IC201，还可以是电阻式触摸感应传感器IC201，还可以是其他类型的触摸感应传感器IC201，本实用新型对此并不做限定。优选的，该触摸感应传感器IC201可以选择电容式触摸感应传感器IC201，其能够精确的识别用户的触摸信号。在人体接触该金属接触组件202时，该触摸感应传感器IC201利用与触摸感应模块102连接的金属接触组件202的导电特性，获得用户的触摸信号。由于该触摸感应传感器IC201与MCU11连接，因此，触摸感应传感器IC201通过金属接触组件202获得触摸信号之后，将该触摸信号传送给MCU11，从而使得MCU11在接收到该触摸信号后指示温度传感器101测量人体的温度，需要说明的是，MCU11可以通过改变相应引脚的逻辑电平的高低来指示温度传感器101测量温度，还可以通过其他的方式指示温度传感器101测量人体的温度，本实用新型对MCU11指示温度传感器101测量人体的温度的方式并不做限定。当温度传感器101接收到MCU11的指示后，利用金属接触组件202的导热特性获得人体的温度。一旦人体离开该金属接触组件202时，触摸感应传感器IC201无法检测到触摸信号，从而使得MCU11自动进入休眠状态，并且温度传感器101处于不工作状态。本实用新型的电子温度计，无需在电子温度计上设置硬件开关就可实现电子温度计的自动开启和关闭，大大降低了电子温度计的成本，并且减小了电子温度计的结构和UI设计难度；同时，一旦用户不接触电子温度计，MCU11自动进入低功耗的休眠状态，节省了电子温度计的功耗，延长了电子温度计的使用寿命，满足用户的实用性要求。

可选的，当MCU11进入休眠状态达到预设时长时，即MCU11在该预设时长内都没有检测到触摸信号，则MCU11直接进入关机状态，进一步节省了电子温度计的功耗，保证了该电子温度计的使用寿命。

可选的，上述金属接触组件202可以是任一形状的能够导电和导热的接触组件，可选的，该金属接触组件202可以是金属片、还可以是金属环、还可以是金属柱，还可以是其他的结构，本实施例对金属接触组件202的结构并不做限定。可选的，该金属接触组件202可以是铜接触组件、铝接触组件、银接触组件、钢片等等，本实用新型并不以此为限。

优选的，该金属接触组件202可以是金属片，该金属片的尺寸以用户方便接触为原则，本实用新型对金属片的尺寸并不做限制。另外，该金属片可以是电镀银的铜片，由于铜片的导热和导电性能较好，并且外层电镀的银材质使得该金属片不易生锈，更加确保了用户的使用安全、使用寿命和使用时的美观。优选的，上述金属片可以为6mm×8mm的椭圆形金属片。

本实用新型提供的电子温度计，通过在电子温度计中设置MCU以及包含温度传感器、触摸感应传感器IC、金属接触组件的温度触摸感应模块，通过人体是否接触金属接触组件来作为触发MCU是否工作的自动开关，一旦用户接触金属接触组件时，触摸感应传感器IC将所检测到触摸信号传送给MCU，使得MCU指示温度传感器利用金属接触组件的导热特性获得用户的体温，一旦用户不接触金属接触组件，MCU自动进入休眠状态，温度传感器也无需继续测温，这样不仅无需在电子温度计上设置硬件开关就可实现电子温度计的自动开启和关闭，并且一旦用户不接触电子温度计，电子温度计自动进入低功耗的休眠状态，从而避免了现有技术中用户忘记关闭开关，智能温度计长时间处于工作状态导致的功耗大的情况发生，大大节省了电子温度计的功耗，延长了电子温度计的使用寿命，满足用户的实用性要求。
