一种轮椅与床的组合护理床的制作方法

本实用新型涉及护理床技术领域，具体涉及一种轮椅与床的组合护理床。

背景技术：

轮椅是康复的重要工具，它不仅是肢体伤残者的代步工具，更重要的是使他们借助于轮椅进行身体锻炼和参与社会活动，实现无障碍生活，而对于老年人或病患者长期卧床，没有运动会带来一些身体机能衰退，或者褥疮。对于自由行动不方便的病人或老人，从护理床到轮椅的转移是一件非常困难的事情，不但需要护理者的体力，被护理者也容易遭受疼痛。在轮椅与护理床之间的转换相当不便，给病人和看护者造成了相当大的负担，同时对病人的安全造成一定的隐患。因此，急需一种能将轮椅和护理床的结构与功能有效结合的产品，对于病人的康复和日常护理至关重要。

技术实现要素：

本实用新型的目的是提供一种轮椅与床的组合护理床，以解决或至少减轻现有背景技术中所存在的至少一处的问题。

本实用新型的技术方案是：提供一种轮椅与床的组合护理床，包含床体及折叠轮椅，所述床体包含床头和床尾，所述床头与所述床尾转动连接，所述床尾能够绕连接处向上翻转，使得所述折叠轮椅能够脱离所述床体；所述床体的中部设置有折叠轮椅放置区；所述折叠轮椅具有两种状态，状态一，所述折叠轮椅能够伸展成一块平板作为床体的床板的一部分；状态二，所述折叠轮椅与所述床体分离，通过向上翻转所述床尾，折叠轮椅作为专用轮椅与所述床体分离。

优选地，所述床头与床尾通过销轴连接；所述轮椅与床的组合护理床还包含空气弹簧及翻转架，所述空气弹簧在所述床体的两侧对称设置，所述空气弹簧的一端与所述床头连接，另一端与所述翻转架的一端连接，所述翻转架的另一端与所述销轴连接，所述空气弹簧用于防止翻转后的床尾回落。

优选地，所述床尾向上翻转后与所述床头成垂直状态，所述床尾包含床尾板及床尾架，所述床尾板上设置有透气孔，所述床尾架上设置有手拉环，所述手拉环用于供护理床使用者锻炼。

优选地，所述折叠轮椅包含椅背、坐板、小腿板及脚踏板，所述坐板的一端与所述椅背通过销轴连接，另一端与所述小腿板的一端连接，所述小腿板的另一端与所述脚踏板连接。

优选地，所述椅背、坐板、小腿板及脚踏板均设置有透气孔，其中，所述坐板上设置有排便孔，所述椅背与所述坐板的角度能够在0°～90°范围内调节。

优选地，所述折叠轮椅的坐板下方设置有便盆盒及排便孔封堵板，在不使用便盆盒时，所述排便孔封堵板用于封堵所述排便孔，使得所述坐板恢复为一块平整坐板。

优选地，所述折叠轮椅的椅背通过电磁铁实现与所述床体的分离与结合。

优选地，所述折叠轮椅中所述椅背、小腿板及脚踏板位置的变换由电动推杆驱动，所述控制按钮设置在所述椅背一侧的扶手前端。

优选地，所述折叠轮椅的椅背上设置有多排轴线平行的滚轴，所述滚轴的轴线垂直于所述椅背的两侧边。

优选地，所述床体的两侧设置有折叠护栏，所述折叠护栏有两种状态，状态一，所述折叠护栏垂直于所述床体的床面；状态二，所述折叠护栏与所述床体的床面在同一平面内。

本实用新型的优点在于：本实用新型的轮椅与床的组合护理床包含床体及折叠轮椅两部分，所述折叠轮椅能够脱离所述床体作为专用轮椅单独活动，辅助使用者行走，还可以伸展成一块平板作为所述床体的床板的一部分，使得使用者不需要经历从轮椅到床或者从床到轮椅上的转换过程，通过向上翻转所述床尾，所述折叠轮椅可以直接向前行走，从所述床体中移出，减少了病患者遭受的痛苦，提高了生活质量。

所述床头与床尾之间还设置有空气弹簧，所述空气弹簧能够防止向上翻转后的床尾回落，提高了使用安全性。

在床尾架上设置手拉环，护理床的使用者可以利用手拉环进行手臂和引体向上的锻炼，有助于患者身体健康的恢复。

所述折叠轮椅上的椅背、坐板、小腿板、脚踏板以及床尾板均设置有透气孔，有利于使用者的身体健康。

附图说明

图1是本实用新型的轮椅与床的组合护理床的一实施例示意图；

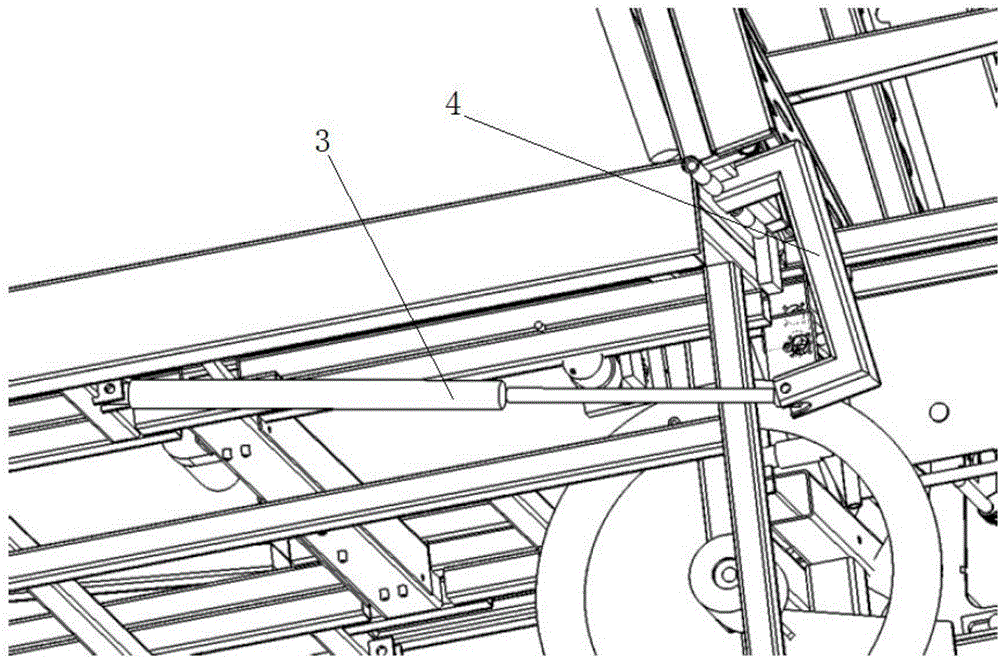

图2是图1所示的轮椅与床的组合护理床的空气弹簧连接示意图；

图3是图1所示的轮椅与床的组合护理床在床尾向上翻起时的示意图。

其中，1-床体，2-折叠轮椅，11-床头，12-床尾，3-空气弹簧，4-翻转架，121-床尾板，122-床尾架，21-椅背，22-坐板，23-小腿板，24-脚踏板。

具体实施方式

为使本实用新型实施的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行更加详细的描述。在附图中，自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。下面结合附图对本实用新型的实施例进行详细说明。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型保护范围的限制。

如图1至图3所示，一种轮椅与床的组合护理床，包含床体1及折叠轮椅2，床体1包含床头11和床尾12，床头11与床尾12转动连接，床尾12能够绕连接处向上翻转，使得折叠轮椅2能够脱离床体1；床体1的中部设置有折叠轮椅放置区；折叠轮椅2具有两种状态，平躺状态，折叠轮椅2能够伸展成一块平板作为床体的床板的一部分；坐立状态，折叠轮椅2与所述床体1分离，通过向上翻转所述床尾12，折叠轮椅2作为专用轮椅与床体1分离。

本实用新型的轮椅与床的组合护理床包含床体1及折叠轮椅2两部分，折叠轮椅2能够脱离床体1作为专用轮椅单独活动，辅助使用者行走，还可以伸展成一块平板作为床体1的床板的一部分，使得使用者不需要经历从轮椅到床或者从床到轮椅上的转换过程，减少了病患者遭受的痛苦，提高了生活质量。

在本实施例中，当折叠轮椅2与床体1需要分离时，床尾12向上翻转，折叠轮椅2直接向前移动即可。床尾12向上翻转节省了室内的横向空间，不会对周边人员造成影响，提高了产品的适用性。

在本实施例中，床体1上设置的折叠轮椅2的放置区在中部，折叠轮椅2的两侧边距离床体边缘均设置有透气床板，其优点在于，当折叠轮椅2与床体1组合时，轮椅使用者正好处于组合护理床的中心，不需要另外翻转挪动位置，比较方便使用者。特别是对于重病患者，不会造成伤痛，减轻了护理人员的工作量。另外，两侧的透气床板能够提高床的透气性，有助于使用者的身体健康。

在本实施例中，床头11与床尾12通过销轴连接；轮椅与床的组合护理床还包含空气弹簧3及翻转架4，空气弹簧3在床体1的两侧对称设置，空气弹簧3的一端与床头11连接，另一端与翻转架4的一端连接，翻转架4的另一端与销轴连接。在床头11与床尾12之间设置有翻转架4的槽，在床尾12没有上翻时，翻转架4的一部分夹在床头11与床尾12之间的槽内，当需要向上翻转床尾12时，翻转架4在空气弹簧3的推动下，能够辅助护理人员向上翻转床尾12，弹簧力可以承担一部分床尾12的重量，当床尾12完成向上翻转后，空气弹簧3能够防止翻转后的床尾12回落，提高了使用安全性。

在本实施例中，翻转架4的一端与连接床头11与床尾12的销轴连接，另一端与空气弹簧3的伸出杆连接，空气弹簧3可以辅助工作人员将床尾12向上翻起，减轻护理者的劳动强度。可以理解的是，空气弹簧3还可以利用机械连杆替代，其优点在于，连接可靠。

在本实施例中，床尾12向上翻转后与床头11成垂直状态，床尾12包含床尾板121及床尾架122，床尾板121上设置有透气孔，床尾架122上设置有手拉环，手拉环用于供护理床使用者锻炼。例如，可以帮助使用者锻炼手臂的伸展，或是利用手臂的力量进行引体向上的锻炼。

可以理解的是，床头11上的床头板也设置有同床尾板121一样的透气孔，其优点在于，有助于提高床板的透气性，提高使用者的舒适性，有助于使用者的身体健康。

在本实施例中，折叠轮椅2包含椅背21、坐板22、小腿板23及脚踏板24，坐板22的一端与椅背21通过销轴连接，另一端与小腿板23的一端连接，小腿板23的另一端与脚踏板24连接。椅背21与小腿板23及脚踏板24之间通过连杆连接，当椅背21从床体1中向上折叠时，小腿板23及脚踏板24向下运动，形成如附图1中所示的结构。可以理解的是，椅背21与坐板22的角度可以单独调节；小腿板23与脚踏板24的位置也可以单独调节。

在本实施例中，椅背21、坐板22、小腿板23及脚踏板24均设置有透气孔，其中，坐板22上设置有排便孔，椅背21与坐板22的角度能够在0°～90°范围内调节。其优点在于，设置便盆孔可以方便重病患者的使用，避免了从轮椅或护理床向卫生间的移动，减少了病患者的痛苦，有助于伤病的恢复；椅背21与坐板22的角度能够调节，有助于提高使用者的舒适性，缓解一个坐姿造成的疲劳。

在本实施例中，折叠轮椅2的坐板22下方设置有便盆盒及排便孔封堵板，在不使用便盆盒时，排便孔封堵板用于封堵所述排便孔，使得坐板22恢复为一块平整坐板。可以理解的是，折叠轮椅2上还可以设置储水箱，储水箱通过软管连通便盆盒，轮椅使用者可以利用控制按钮冲洗便盆盒，其优点在于，使用者利用折叠轮椅2移动到卫生间后，可以自行冲洗便盆盒，减少了对护理者的依赖，提高了自理能力，有助于提高使用的隐私性。

在本实施例中，折叠轮椅的椅背21通过电磁铁实现与床体1的分离与结合。电磁铁通电后，椅背21与床体1分离，然后抬起椅背21，放下小腿板23及脚踏板24，折叠成轮椅状；通过相反的过程，可以使折叠轮椅2放平后与床体1组成护理床。

在本实施例中，折叠轮椅2中的椅背21、小腿板23及脚踏板24位置的变换由电动推杆驱动，控制按钮设置在椅背21一侧的扶手前端。在本实施例中，折叠轮椅2的两侧对称设置有扶手，扶手可以提高轮椅使用者的安全性及乘坐安全感。

可以理解的是，折叠轮椅2的椅背21上还可以设置有多排轴线平行的滚轴，滚轴的轴线垂直于椅背21的两侧边。通过控制按钮控制电动推杆，电动推杆驱动椅背21，使得椅背21与坐板22的角度在0度至90度之间的范围内往复变化，多排轴线平行的滚轴可以对轮椅使用者进行背部按摩，还可以辅助做仰卧起坐的锻炼。

可以理解的是，床体1的两侧还可以设置折叠护栏，折叠护栏有两种状态，状态一，折叠护栏垂直于床体1的床面；状态二，折叠护栏与床体1的床面在同一平面内。在状态一的情况下，折叠护栏可以防止护理床使用者从床上跌落，对身体造成伤害；在状态二的情况下，折叠护栏可以加宽护理床的宽度，增大了使用者的活动范围。

最后需要指出的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制。尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
