一种骨科护理用的换药装置的制作方法

本实用新型涉及医用器械，特别涉及一种骨科护理用的换药装置。

背景技术：

目前，骨科会出现各种骨类手术，骨科手术后，医护人员都经常会为手术后的病人换药，以帮助病人快速愈合伤口，特别是在手臂的手术后，医护人员对病人换药时，需要将病人的手臂放置在临时的软垫，病人手臂放稳后医护人员才能进行换药的操作，可是，使用这种简单的软垫，病人的手臂容易移位，影响到换药，而且换药时，医护人员还需另外将药品放置在一处，容易放置错误，导致用药错误，影响了治疗效果。

技术实现要素：

本实用新型为了解决现有技术的问题，提供了一种外形美观，使用安装方便，放置稳定，减少了骨科护理换药的麻烦，提高了医护人员的工作效率的骨科护理用的换药装置。

本实用新型的具体技术方案如下：一种骨科护理用的换药装置，包括换药台和支架，其特征在于：所述换药台包括连接板和固定板，所述连接板和固定板均设有两块，所述固定板连接在连接板之间，所述固定板包括第一固定板和第二固定板，所述第一固定板和第二固定板上均设有内凹口，其分别为第一内凹口和第二内凹口，所述换药台的内部设有空腔，所述空腔的左侧设有卡紧槽，所述空腔的右侧设有插口，所述空腔内安装了置药板，所述置药板的左侧设有与卡紧槽相配接的卡条，所述置药板的右侧设有抽条，所述置药板上设有多条分隔条，所述多条分隔条呈横向设置，所述换药台上放置了软垫，所述换药台的底面设有固定杆，所述固定杆设有外置螺纹，所述支架包括主杆和底盘，所述主杆上设有螺纹，所述主杆和固定杆之间的连接处安装了套管，所述套管内设有内置螺纹，所述套管通过其设有的内置螺纹旋紧在固定杆设有的外置螺纹和主杆设有的螺纹上形成连接，所述底盘连接在支架的底面。

以下为本实用新型的附属技术方案。

作为优选方案，所述第一内凹口和第二内凹口呈相对位置设置。

作为优选方案，所述卡槽和插口呈相对位置设置。

本实用新型的技术效果：本实用新型的一种骨科护理用的换药装置，通过固定板设有的内凹口的设置，便于固定手臂，易于限位；通过置药板及其分隔板的设置，便于分类放置药品；通过空腔内的卡槽和插口的设置，便于插入置药板，通过置药板的抽条的设置，使得抽拿方便，通过套管的设置，使得固定杆和主杆的连接牢固；整个设计，外形美观，使用安装 方便，放置稳定，减少了骨科护理换药的麻烦，提高了医护人员的工作效率。

附图说明

图1是本实用新型实施例的一种骨科护理用的换药装置的分解结构示意图。

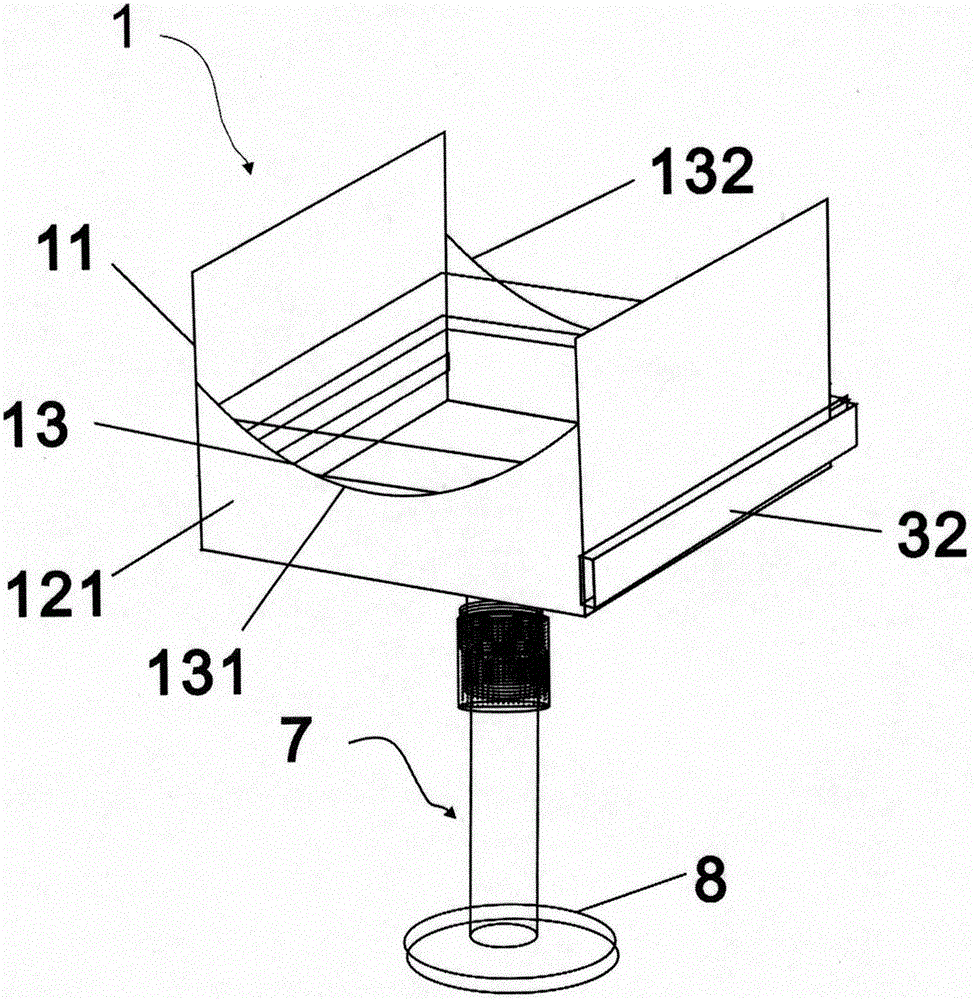

图2是本实用新型实施例的一种骨科护理用的换药装置的结构示意图。

图中：换药台1，连接板11，固定板12，第一固定板121，第二固定板122，内凹口13，第一内凹口131，第二内凹口132，空腔2，卡紧槽21，插口22，置药板3，分隔条31，抽条32，卡条33，软垫4，固定杆5，外置螺纹51，套管6，内置螺纹61，支架7，主杆71，螺纹711，底盘8。

具体实施方式

下面结合附图多本实用新型做进一步说明。

如图1和图2所示，本实施例的一种骨科护理用的换药装置，包括换药台1和支架7，所述换药台1包括连接板11和固定板12，所述连接板11和固定板12均设有两块，所述固定板12包括第一固定板121和第二固定板122，所述第一和第二固定板上均设有内凹口13，其分别是第一内凹口131和第二内凹口132，所述第一和第二内凹口呈相对位置设置。这样设置，便于固定手臂，方便换药。所述换药台1的内部设有空腔2(如图虚线所示)，所述空腔2的左侧设有卡紧槽21，所述空腔2的右侧设有插口22，所述卡槽21和插口22呈相对位置设置。这样设置，便于插入置药板。所述空腔2内安装了置药板3，所述置药板3的左侧设有与卡紧槽21相配接的卡条33，所述置药板3的右侧设有抽条32，这样设置，当置药板抽入空腔内，可卡紧在卡紧槽上，当抽出置药板时，通过抽条抽出。所述置药板3上设有多条分隔条31，所述多条分隔条31呈横向设置，这样设置，便于在置药板上放置不同类型的药品，用于分类。所述换药台1上放置了软垫4，这样设置，骨科病人将其需要换药的手臂放置在软垫上，使用舒适。所述换药台1的底面设有固定杆5，所述固定杆5设有外置螺纹51，这样设置，便于配接支架。所述支架7包括主杆71和底盘8，所述主杆71上设有螺纹711，所述主杆71和固定杆5之间的连接处安装了套管6，所述套管6内设有内置螺纹61(如图虚线所示)，所述套管6通过其设有的内置螺纹61旋紧在固定杆5设有的外置螺纹51和主杆71设有的螺纹711上形成连接。这样设置，连接牢固，便于拆装。所述底盘8安装在支架7的底面，这样设置，放置稳定。

本实施例的一种骨科护理用的换药装置，在具体使用过程中，医护人员将软垫放置在换药台上，将置药板抽出，在置药板设有的多条分隔条上分类放置药品，然后将固定杆连接在支杆上，将病人的手臂放置在软垫上，由第一和第二固定板设有的第一和第二内凹口固定， 当使用完后，将置药板抽入到换药台设有的空腔内。

本实用新型的一种骨科护理用的换药装置，1、通过固定板设有的内凹口的设置，便于固定手臂，易于限位；2、通过置药板及其分隔板的设置，便于分类放置药品；3、通过空腔内的卡槽和插口的设置，便于插入置药板；4、通过置药板的抽条的设置，使得抽拿方便；5、通过套管的设置，使得固定杆和主杆的连接牢固；6、整个设计，外形美观，使用安装方便，放置稳定，减少了骨科护理换药的麻烦，提高了医护人员的工作效率。需要指出的是，上述较佳实施例仅为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围。凡根据本实用新型精神实质所作的等效变化或修饰，都应涵盖在本实用新型的保护范围之内。
