一种医院护理用换药清洗装置的制作方法

本发明涉及医疗设备技术领域，具体是一种医院护理用换药清洗装置。

背景技术：

在医院护理工作中，特别是术后患者，需要对伤口换药护理，防止伤口受到感染加重，及时换药加快病情好转。目前针对患者的换药护理操作，通常由医护人员手持换药托盘，托盘内盛放有纱布、剪刀、换药敷料及换药所需药物，医患人员携带上述大量护理用具奔波于药房病房之间，费时费力，并且容易倾倒或侧翻。换药操作前，需要对患者伤口处清洗，有需要额外携带清洗设备，更加不利于针对患者的换药清洗护理操作，尤其是清洗液的添加，通常盛放在容器或桶中，取液不方便，耽误换药清洗过程的时间，给护理人员增加了极大的工作难度。

技术实现要素：

本发明的目的在于提供一种医院护理用换药清洗装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种医院护理用换药清洗装置，包括脚踏板、连接杆、底座、储水桶、清洗盆和加压气囊，其特征在于，所述底座底部安装有移动轮，底座上端前部固定放置有污水桶和储水桶，底座上端后部竖直安装有中空支撑柱，中空支撑柱上端连接气囊筒，气囊筒顶部连接中空支撑杆，中空支撑杆内设有伸缩杆，伸缩杆顶部固定连接载药托盘，载药托盘前端固定连接承托架，承托架上放置有清洗盆，所述气囊筒内放置有加压气囊，加压气囊底部连接顶压板，顶杆底部通过铰接座与连接杆前端连接，连接杆后端连接脚踏板，所述加压气囊上端通过加压管连通储水桶，储水桶通过注水管与所述清洗盆上侧连通，清洗盆底部通过排污管连通污水桶。

作为本发明进一步的方案：所述储水桶为密封桶体且其上设有注水口，注水口处连接有密封塞。

作为本发明进一步的方案：所述清洗盆上方放置有载物托盘，载物托盘由高强度透明盖板和盖板承载框组成，盖板承载框两端设有手提耳。

作为本发明进一步的方案：所述排污管上安装有排污阀，注水管上安装有注水阀，所述污水桶底侧连接排放管，排放管上安装有阀门。

作为本发明进一步的方案：所述顶压板滑动设置在气囊筒内，顶压板底部连接顶杆，顶杆竖直设置在中空支撑柱内。

作为本发明进一步的方案：所述连接杆中部通过轴销连接突耳，突耳焊接在中空支撑柱底部外侧。

作为本发明进一步的方案：所述中空支撑杆上端安装有高度调节旋钮。

作为本发明进一步的方案：所述加压气囊上设有单向进气阀，加压气囊与加压管连接处安装有单向出气阀。

与现有技术相比，本发明的有益效果是：所述一种医院护理用换药清洗装置，结构简单，操作方便，移动方便快捷，便于药品及护理物品的放置，踩动脚踏板，便于将储水桶内水注入清洗盆内，供患者清洗，方便快捷，省时省力，便于清洗后的污水排放，适用于医院对患者换药清洗护理使用。

附图说明

图1为本发明的结构示意图。

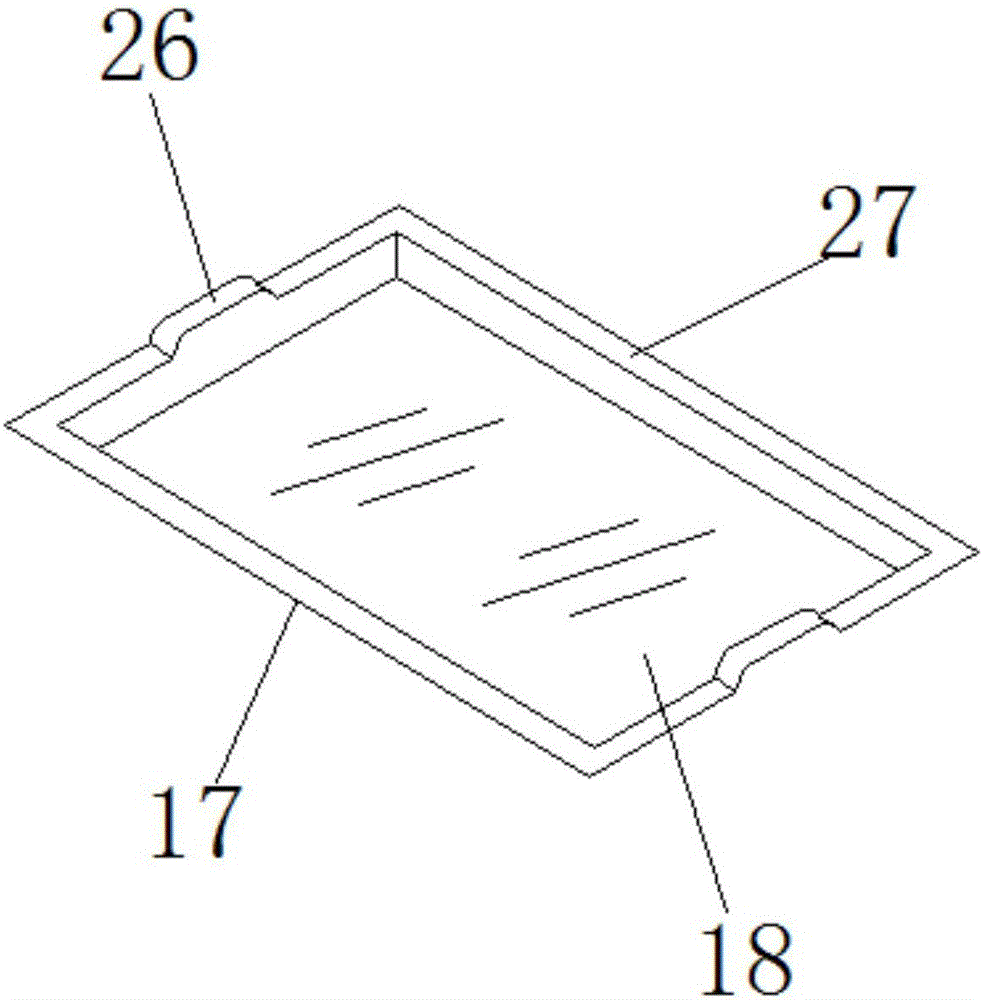

图2为本发明中载物托盘的结构示意图。

图3为本发明中气囊筒的结构示意图。

图中：1-脚踏板、2-连接杆、3-轴销、4-底座、5-储水桶、6-排放管、7-移动轮、8-污水桶、9-排污管、10-加压管、11-注水管、12-注水阀、13-排污阀、14-清洗盆、15-承托架、16-毛巾挂杆、17-载物托盘、18-高强度透明盖板、19-载药托盘、20-纱布卷绕杆、21-伸缩杆、22-高度调节旋钮、23-中空支撑杆、24-气囊筒、25-中空支撑柱、26-手提耳、27-盖板承载框、28-顶杆、29-铰接座、30-突耳、31-顶压板、32-加压气囊。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～3，本发明实施例中，一种医院护理用换药清洗装置，包括脚踏板1、连接杆2、底座4、储水桶5、清洗盆14和加压气囊32，所述底座4底部安装有移动轮7，底座4上端前部固定放置有污水桶8和储水桶5，底座4上端后部竖直安装有中空支撑柱25，中空支撑柱25上端连接气囊筒24，气囊筒24顶部连接中空支撑杆2，中空支撑杆2内设有伸缩杆21，伸缩杆21顶部固定连接载药托盘19，载药托盘19后端安装有纱布卷绕杆20，载药托盘19前端固定连接承托架15，承托架15上放置有清洗盆14，承托架15前端安装有毛巾挂杆16，用于悬挂清洗用毛巾。

所述气囊筒24内放置有加压气囊32，加压气囊32底部连接顶压板31，顶压板31滑动设置在气囊筒24内，顶压板31底部连接顶杆28，顶杆28竖直设置在中空支撑柱25内，顶杆28底部通过铰接座29与连接杆2前端连接，连接杆2中部通过轴销3连接突耳30，突耳30焊接在中空支撑柱25底部外侧，连接杆2后端连接脚踏板1，向下踩动脚踏板1，连接杆2前端向上翘起，顶杆28带动顶压板31向上滑动挤压加压气囊32。

所述加压气囊32上端通过加压管10连通储水桶5，储水桶5为密封桶体且其上设有注水口，注水口处连接有密封塞，储水桶5通过注水管11与所述清洗盆14上侧连通，清洗盆14底部通过排污管9连通污水桶8，加压气囊32向储水桶5内加压，储水桶5内水通过注水管11压入清洗盆14内，对患者换药部位进行清洗，储水桶5内水注入清洗盆14方便快捷，省时省力。

所述清洗盆14上方放置有载物托盘17，载物托盘17由高强度透明盖板18和盖板承载框27组成，盖板承载框27两端设有手提耳26，握住手提耳26将载物托盘17提起或放下，载物托盘17便于护理物品放置，并能对清洗盆14的盆口覆盖，避免清洗盆14未使用时，灰尘或杂物落入清洗盆14内，也实现了清洗盆14上方空间的合理利用。

所述排污管9上安装有排污阀13，注水管11上安装有注水阀12，所述污水桶8底侧连接排放管6，排放管6上安装有阀门，打开注水阀12便于储水桶5内水流入清洗盆14，打开排污阀13便于清洗盆14内水流入污水桶8，打开排放管6上阀门，污水桶8内污水通过排放管6排放。

所述污水桶8和储水桶5设置在底座4上端前部，中空支撑柱25设置在底座4上端后部，污水桶8和储水桶5的总重量大于中空支撑柱25对底座4的压力，保证了底座4的稳定性，不易发生倾倒。

所述中空支撑杆23上端安装有高度调节旋钮22，拧紧高度调节旋钮22，高度调节旋钮22夹紧并固定住中空支撑杆23内的伸缩杆21，实现对伸缩杆21高度的固定。

所述载药托盘19内用于盛放药物，纱布卷绕杆20两端卡设在载药托盘19后端突出的连接耳上并能绕其自身轴线旋转，将纱布筒套设在纱布卷绕杆20上，然后将纱布卷绕杆20卡在载药托盘19后端突出的连接耳上，换药绑扎时，扯动纱布卷绕杆20上进行绑扎，方便快捷。

所述加压气囊32上设有单向进气阀，便于外部空气进入加压气囊32，加压气囊32与加压管10连接处安装有单向出气阀，便于加压气囊32内空气进入加压管10。

所述底座4底部还安装有驻停用刹车件，刹车件制动后，移动轮7停止移动，提高换药清洗时，底座4的稳定性，不会发生晃动。
