一次性鼻腔冷冻治疗器的制作方法

本实用新型是一次性鼻腔冷冻治疗器，属于医疗设备领域。

背景技术：

鼻腔疾病的冷冻治疗已成为一种新型的课题，据研究表明：冷冻治疗能使血管冻结达到止血的作用；能杀死微生物，防止鼻部手术后的感染；对组织有一定的再生作用，冷冻治疗后的鼻部组织可恢复如常，使用安全；冷冻治疗能使鼻部组织产生抗原，受冻组织本身形成自家抗体，使鼻部产生冷冻免疫反应；冷冻治疗具有高度的选择性和局限性，对病变组织破坏力大。临床上使用液氮进行冷冻治疗已经成为公认的技术，如申请号为200620008929.X，申请名称为深低温快速鼻腔冷冻治疗探头的专利申请，公开以了一种用于液氮治疗鼻部疾病的治疗探头，但所公开的治疗器具是专门针对液氮的使用的，且只适合于在医院的临床治疗，不便于用于鼻部疾病日常治疗或护理的普及。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一次性鼻腔冷冻治疗器，通过添加加强肋条、底座插入端以及冷凝剂来解决上述背景技术中提出的问题，本实用新型使用方便，便于操作，稳定性好，可靠性高。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一次性鼻腔冷冻治疗器，包括主体、底座插入端以及加强肋条，所述主体为圆柱形筒状结构且所述主体的上端为半球形，所述主体的下端与底座插入端连接在一起，所述底座插入端的上端部分与主体连接在一起，所述底座插入端的下端部分外形为圆锥形，所述加强肋条位于主体的内部，所述主体的内部封装有冷凝剂。

进一步地，所述加强肋条设置有两根且两条所述加强肋条之间呈90°夹角进行布置。

进一步地，所述主体的外表面为光面、均匀分布有凸块的表面、均匀分布有纵向凹槽的表面中的一种。

进一步地，还设置有至少1个通气孔，所述通气孔与所述主体的中轴线相平行，所述通气孔贯穿所述主体和所述底座插入端，所述通气孔与所述加强肋条不相交叉。

进一步地，所述主体与底座插入端采用聚丙烯或软体硅胶制作而成。

进一步地，所述加强肋条与主体的内壁之间通过一体成型的方式进行固定。

进一步地，所述冷凝剂为干冰。

进一步地，所述底座插入端上至少设置有一个可以扣夹住鼻翼的夹扣装置。

本实用新型的有益效果：本实用新型的一次性鼻腔冷冻治疗器，结构简单，使用方便，即插即用，无不适感；通过添加加强肋条来实现对主体的加强，解决了使用柔性材料制成的一次性鼻腔冷冻治疗器主体强度不足的问题，而冷凝剂的添加则实现通过冷冻物理疗法来进行鼻腔治疗，该治疗过程无创无痛无副作用，可以日常在家进行鼻部疾病的治疗和护理，起到冻结血管止血的作用，能杀死微生物，防止病变部位的鼻腔粘膜的炎性物质渗出，可以联合药物使用，缩短治疗周期；无副作用，可长期使用，能及时减轻患者痛苦，便于推广应用。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一次性鼻腔冷冻治疗器的结构示意图；

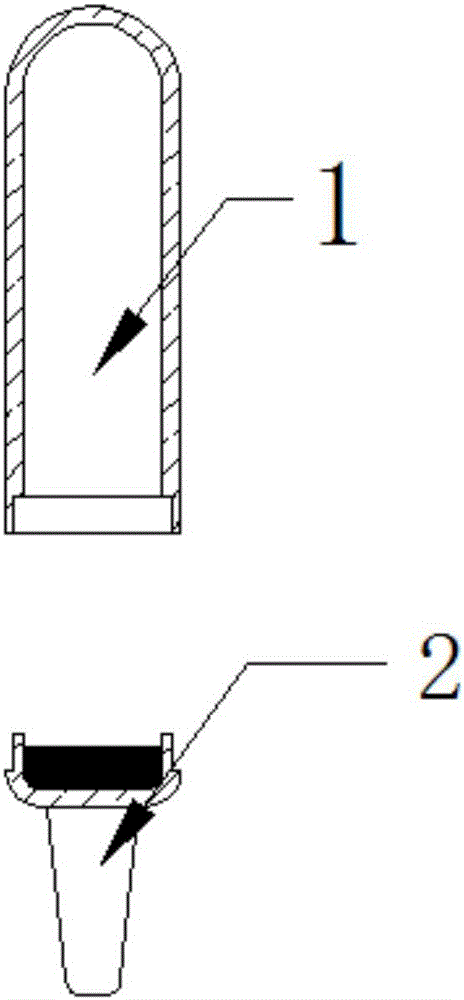

图2为本实用新型一次性鼻腔冷冻治疗器的爆炸示意图；

图3为本实用新型一次性鼻腔冷冻治疗器中加强肋条的分布结构示意图；

图中：1-主体、2-底座插入端、3-加强肋条。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2与图3，本实用新型提供一种技术方案：一次性鼻腔冷冻治疗器，包括主体1、底座插入端2以及加强肋条3，所述主体1为圆柱形筒状结构且所述主体1的上端为半球形，所述主体1的下端与底座插入端2连接在一起，所述底座插入端2的上端部分与主体1连接在一起，所述底座插入端2的下端部分外形为圆锥形，所述加强肋条3位于主体1的内部，通过添加加强肋条3来实现对主体1的加固，该设计解决了通过柔性材料制成的一次性鼻腔冷冻治疗器主体1强度不足的问题，所述主体1的内部封装有冷凝剂，冷凝剂的添加则实现通过冷冻物理疗法来进行鼻腔治疗，该治疗过程无创无痛无副作用，并且避免了手术和药物风险，该治疗方案可迅速缓解鼻腔症状，冷冻回缩毛细血管，最终达到使患者康复的目的。

加强肋条3设置有两根且两条所述加强肋条3之间呈90°夹角进行布置，所述主体1与底座插入端2采用聚丙烯或软体硅胶制作而成，所述加强肋条3与主体1的内壁之间通过一体成型的方式进行固定，冷凝剂可以采用干冰，也可以采用在0摄氏度以下为固体状的冷凝剂。

还可以设置有至少一个通气孔，通气孔与主体1的中轴线相平行，通气孔贯穿主体1和底座插入端2，通气孔与加强肋条3不相交叉。

主体1的外表面则可以选用光面、均匀分布有凸块的表面、均匀分布有纵向凹槽的表面中的一种。

在底座插入端2上至少设置有一个可以扣夹住鼻翼的夹扣装置。

作为本实用新型的一个实施例：当采用在0摄氏度以下为固体状的冷凝剂时，先将装有冷凝剂的治疗器放置到冰箱中，然后处于冰箱中的冷凝剂将热量散发出来，冷凝剂从液态转化为固态，冷凝剂完成散热的过程；对于冷凝剂为干冰的治疗器，则直接使用；将治疗器插入到使用者的鼻腔中，由于主体1内部的冷凝剂为低温状态，冷凝剂在使用者的鼻腔内部吸热，进而使用者鼻腔内部的毛细血管冷冻回缩，起到冻结血管止血的作用，能杀死微生物，防止病变部位的鼻腔粘膜的炎性物质渗出。

当外面面具有凸块时，可防止治疗器的滑落，配合夹扣装置的使用更好；设有的通气孔也可确保用户顺畅呼吸。

作为本实用新型的一种变形：进行使用时，首先工作人员对本实用新型进行检查，检查是否存在缺陷，如果存在缺陷的话就无法进行使用了，此时需要进行维修，如果不存在问题的话就可以进行使用了，使用时，打开底座插入端2，然后将主体1内部填入经过冷却的水，接下来，将底座插入端2与主体1固定在一起，固定完成后检查本实用新型是否存在漏水的情况，检查不存在问题的话，将主体1插入使用者的鼻腔中，经过冷却的水对使用者鼻腔内部的毛细血管冷冻回缩。该方法可迅速缓解鼻腔症状，经过一段时间后使用者将主体1抽出，然后将底座插入端2拔出进行冷却水的更换，更换完成后将主体1插入使用者的鼻腔中再次对使用者鼻腔内部的毛细血管冷冻回缩。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
