一种新型内镜工作套管的制作方法

本实用新型涉及脊椎手术用环锯，特别涉及环锯的保护套。

背景技术：

通常在治疗椎间盘突出症时，在椎间盘脱出的情况下，椎间孔通常很窄。受影响的神经根从头侧发出，通常被纤维组织或骨性椎体包绕。为了使工作通道安全到达脊柱腔，使用环锯切去小关节远端增生的骨质和部分上关节突起的部分扩大椎间孔，使脊柱内窥镜的工作通道到达脊柱腔，使用手术器械摘除疝出的髓核组织，达到治疗椎间盘突出症的目的。

市场上有的环锯是直接进入软组织，环锯一旦接触到骨头时，就要沿着顺时针的方向旋转切割骨质组织，待完成工作后直接退出环锯，这样会刺激或损伤神经，同时对软组织也有损伤。既没有达到减轻病人痛苦减少并发症的目的，又提高了手术的风险性。目前已出现有带保护套管的环锯，能够有效防止环锯端部的锯齿伤害到人体的神经和其它软组织，降低手术的风险性，有效减轻病人痛苦和减少并发症。上述环锯使用时，先将环锯的锯杆置入保护套中，锯杆下端的锯齿未露出保护套的下端，当保护套到达手术位置时，将保护套上拉，使锯杆的锯齿露出，继而进行切割操作。上述环锯的保护套，还存在的不足是：保护套上只设置有单个把手，操作时，把控性不高；缺少对锯杆的锁定结构，锯杆容易在保护套中滑动，将保护套置入脊柱部位时，锯杆的下端锯齿有露出的风险。

技术实现要素：

本申请人针对现有技术的上述缺点，进行研究和改进，提供一种新型内镜工作套管，设置双把手，提高操作的把控性，并带有对锯杆的锁紧结构，可完全避免锯杆的锯齿露出，提高手术的安全性。

为了解决上述问题，本实用新型采用如下方案：

一种新型内镜工作套管，包括套管主体，套管主体的上端带有把手，所述把手包括固定把手及活动把手，固定把手位于套管主体的上端，活动把手活动安装于靠近固定把手的套管主体上，活动把手上安装有用于锁定套管主体内的锯杆的锁定结构，套管主体上设有与所述锁定结构配合的锁定孔。

作为上述技术方案的进一步改进：

所述活动把手包括活动安装于套管主体上的活动环及安装于活动环外环壁上的手柄，所述手柄中设有贯穿活动环内壁的安装孔，手柄的侧面设有与所述安装孔连通的滑槽；所述锁定结构包括滑动安装于所述安装孔中的锁定杆，锁定杆的侧壁安装有位于手柄外侧的、可于所述滑槽中滑动的拨块；所述滑槽两侧的手柄上对称设有条形槽，所述拨块与手柄的接触面上带有与所述条形槽配合的凸条。

所述锁定孔包括贯穿套管主体内外侧的锁定通孔及贯穿套管主体外壁的锁定盲孔。

所述锁定盲孔与固定把手位于套管主体的同一侧。

套管主体的外壁设有一环形槽，所述活动把手安装于环形槽中，环形槽中设有所述锁定孔。

所述套管主体的外壁设有一与所述活动环相配合的环形槽。

所述安装孔的孔底安装有与所述锁定杆相抵靠的弹簧。

所述固定把手及活动把手上均设有防滑的凹凸面。

本实用新型的技术效果在于：

本实用新型的工作套管，其中：套管主体上设置活动把手及固定把手，利于对套管进行把控，提高操作的可靠性、准确性；活动把手中设置有锁定结构，对套管中的锯杆进行锁定，防止锯杆滑动露出锯齿，提高手术的安全性；锁定结构采用锁定杆、拨块结构，操作方便、可靠性高。

附图说明

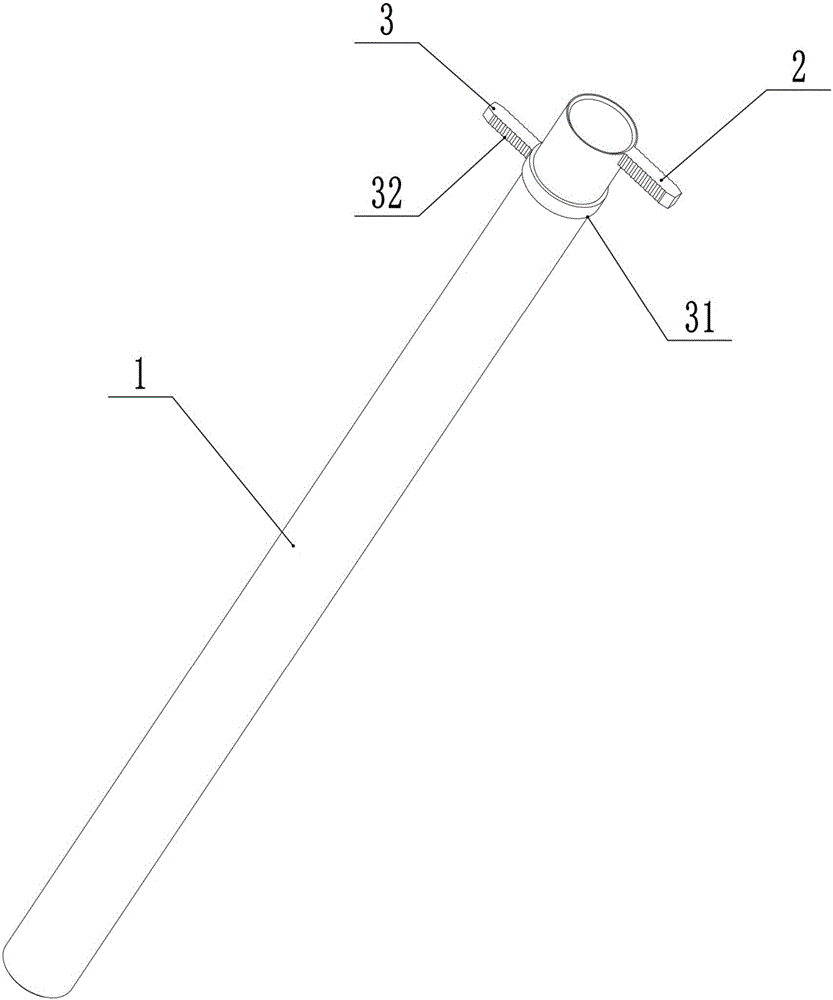

图1为本实用新型中锁定结构对套管主体中的锯杆的锁定状态图。

图2为本实用新型中锁定结构对套管主体中的锯杆的解锁状态图。

图3为本实用新型中套管主体未安装活动把手的结构示意图。

图4为本实用新型中活动把手上安装有锁定结构的结构示意图。

图5为本实用新型中活动把手安装于套管主体上的剖视图。

图6为本实用新型中套管主体的剖视图。

图7为本实用新型中锁定结构的结构示意图。

图中：1、套管主体；10、环形槽；2、固定把手；3、活动把手；31、活动环；32、手柄；33、安装孔；34、滑槽；35、条形槽；4、锁定杆；5、拨块；51、凸条；6、锁定通孔；7、锁定盲孔；8、弹簧；9、凹凸面。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明。

如图1、图2所示，本实施例的新型内镜工作套管，包括套管主体1，套管主体1的上端带有把手，把手包括固定把手2及活动把手3，固定把手2位于套管主体1的上端，活动把手3活动安装于靠近固定把手2的套管主体1上，活动把手3上安装有用于锁定套管主体1内的锯杆的锁定结构，套管主体1上设有与锁定结构配合的锁定孔。

如图4、图5及图7所示，活动把手3包括活动安装于套管主体1上的活动环31及安装于活动环31外环壁上的手柄32，手柄32中设有贯穿活动环31内壁的安装孔33，手柄32的侧面设有与安装孔33连通的滑槽34；锁定结构包括滑动安装于安装孔33中的锁定杆4，锁定杆4的侧壁安装有位于手柄32外侧的、可于滑槽34中滑动的拨块5。通过前后拨动拨块5，锁定杆4于安装孔33中滑动，当锁定杆4伸出安装孔33并伸入套管主体1时，锁定杆4的端部与套管主体1中的锯杆抵靠，从而对锯杆进行锁定，防止锯杆在套管主体1中滑动，进而避免锯杆下端的锯齿露出。

如图4所示，为提高拨块5的操作性，滑槽34两侧的手柄32上对称设有条形槽35，拨块5与手柄32的接触面上带有与条形槽35配合的凸条51。

如图6所示，锁定孔包括贯穿套管主体1内外侧的锁定通孔6及贯穿套管主体1外壁的锁定盲孔7，锁定盲孔7与固定把手2位于套管主体1的同一侧。锁定结构的锁定杆4穿过锁定通孔6对锯杆进行锁定；当无需锁定时，通过拨块5后拉锁定杆4，转动活动环31使得安装孔33与锁定盲孔7对正，将锁定杆4插入锁定盲孔7中，可防止活动环31转动，此时活动把手3与固定把手2配合使用，方便对套管主体1的把控。

如图3、图6所示，为避免活动把手3上下滑动，套管主体1的外壁设有一环形槽10，活动把手3的活动环31配合安装于环形槽10中，环形槽10中设有锁定孔。

如图5所示，安装孔33的孔底安装有与所述锁定杆4相抵靠的弹簧8，弹簧8的设置，对锁定杆4起到弹性挤压作用，从而实现对锯杆的弹性锁紧，防止锁定杆4松动。

如图1、图2所示，固定把手2及活动把手3上均设有防滑的凹凸面9，避免手术时脱手，方便操作。

以上所举实施例为本实用新型的较佳实施方式，仅用来方便说明本实用新型，并非对本实用新型作任何形式上的限制，任何所述技术领域中具有通常知识者，若在不脱离本实用新型所提技术特征的范围内，利用本实用新型所揭示技术内容所作出局部改动或修饰的等效实施例，并且未脱离本实用新型的技术特征内容，均仍属于本实用新型技术特征的范围内。
