带有两侧收折餐桌的护理床的制作方法

本实用新型属于医疗护理技术领域，具体的说，涉及一种带有两侧收折餐桌的护理床。

背景技术：

医院中使用的病房中大都没有配备餐桌，而病人用餐或服药时，餐桌作为临时的存放时非常必要的配置，而现有技术中，有的病床旁配有移动餐桌，虽然餐桌占用空间不大，但是对于医院病房局限的空间却具有很大的负面影响，影响医生或护士的诊治和护理，更有可能影响病人的走动，因此，需要开发一种能够收折不占用病房空间的餐桌。

技术实现要素：

为解决以上技术问题，本实用新型的目的在于提供一种带有两侧收折餐桌的护理床，餐桌与床集成一体，能有效地将餐桌从床体的两侧拉出使用或收回存放，不占用病房空间。

本实用新型目的是这样实现的：一种带有两侧收折餐桌的护理床，包括床架和设置在床架中部的承重横梁，其关键在于：所述床架设有餐桌结构；所述餐桌结构包括桌板、两根平行的桌板支撑臂和两条平行的滑轨；所述滑轨固定在床架下方，该滑轨的中部与承重横梁平行并固定连接，该滑轨的两端分别伸出床架两侧并竖直向上弯曲至与所述床架的上表面齐平；两根所述桌板支撑臂一端部通过滑轮分别与两条所述滑轨滑动连接，两根所述桌板支撑臂的内侧面设有滑槽，所述桌板的一端部两侧与所述滑槽连接并限位滑动，该桌板的另一端部设有弹性限位销；所述桌板支撑臂的下端部均垂直设有两对称的挡块，该桌板支撑臂的上端部均垂直设有两对称的桌板支撑块。

上述挡块的下表面设有卡接扣，所述床架上对应所述卡接扣设有两处卡接槽。

上述桌板支撑块呈“L”形，该桌板支撑块的一段与桌板支撑臂垂直固定，另一段支撑在所述桌板的下表面。

上述桌板支撑块的外端设有卡接凸起，所述承重横梁的下表面对应所述桌板支撑块设有两个卡接口，所述桌板支撑臂沿滑轨收回至承重横梁下方时，该桌板支撑臂的自由端向上旋转，所述桌板支撑块卡入所述卡接口并卡接固定。

上述滑轨的弯曲部分为90度圆弧弯曲。

上述桌板的外端设有第一拉手，所述桌板支撑臂的自由端设有第二拉手。有益效果：

本实用新型一种带有两侧收折餐桌的护理床，餐桌与床集成一体，能有效地将餐桌从床体的两侧拉出使用或收回存放，不占用病房空间。

附图说明

图1为本实用新型结构示意图；

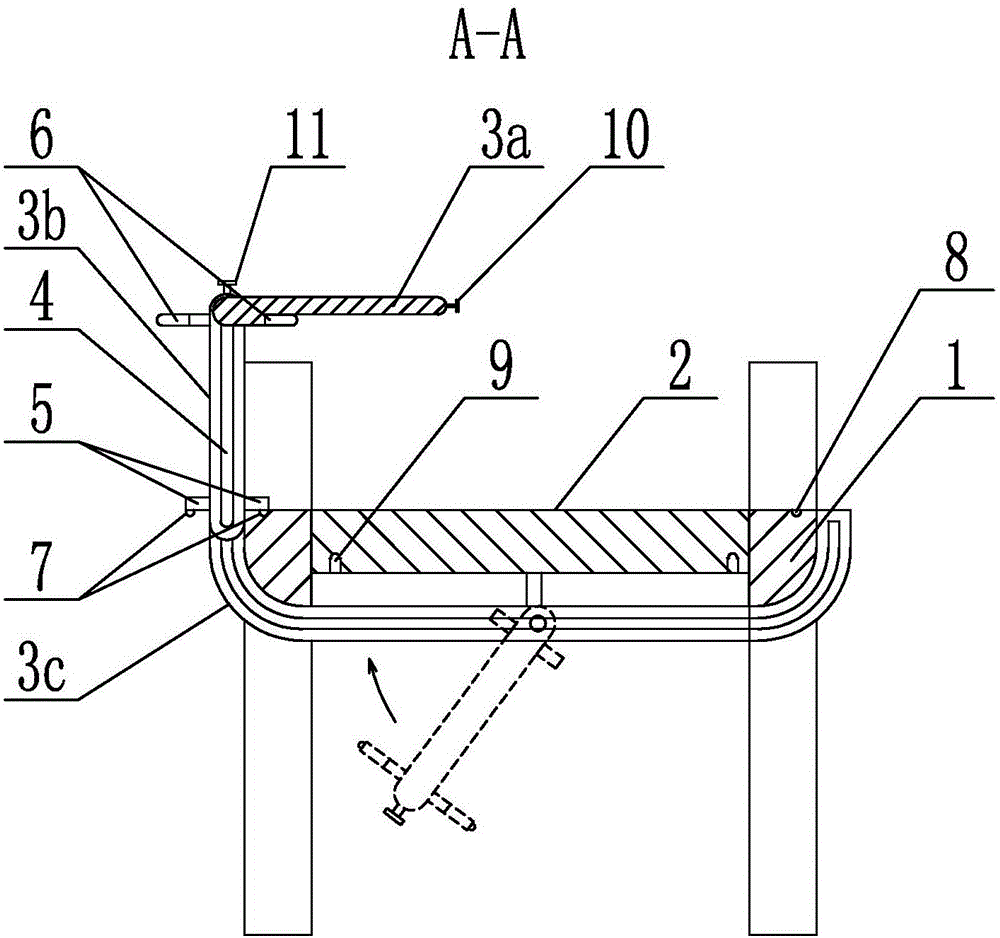

图2为图1的A-A剖视图。

具体实施方式

下面结合实施例和附图对本实用新型作进一步说明。

实施例：

如图1和2所示：一种带有两侧收折餐桌的护理床，由床架1和设置在床架1中部的承重横梁2组成，所述床架1设有餐桌结构；所述餐桌结构由桌板3a、两根平行的桌板支撑臂3b和两条平行的滑轨3c组成；所述滑轨3c固定在床架1下方，该滑轨3c的中部与承重横梁2平行并固定连接，该滑轨3c的两端分别伸出床架1两侧并竖直向上弯曲至与所述床架1的上表面齐平，所述滑轨3c的弯曲部分为90度圆弧弯曲；两根所述桌板支撑臂3b一端部通过滑轮分别与两条所述滑轨3c滑动连接，两根所述桌板支撑臂3b的内侧面设有滑槽4，所述桌板3a的端部两侧与所述滑槽4连接并限位滑动，该桌板3a的另一端部设有弹性限位销；所述桌板支撑臂3b的下端部均垂直设有两对称的挡块5，所述挡块5的下表面设有卡接扣7，所述床架1上对应所述卡接扣7设有两处卡接槽8；该桌板支撑臂3b的上端部均垂直设有两对称的桌板支撑块6，所述桌板支撑块6呈“L”形，该桌板支撑块6的一段与桌板支撑臂3b垂直固定，另一段支撑在所述桌板3a的下表面。所述桌板支撑块6的外端设有卡接凸起，所述承重横梁2的下表面对应所述桌板支撑块6设有两个卡接口9，所述桌板支撑臂3b沿滑轨3c收回至承重横梁2下方时，该桌板支撑臂3b的自由端向上旋转，所述桌板支撑块6卡入所述卡接口9并卡接固定。

所述桌板3a的外端设有第一拉手10，所述桌板支撑臂3b的自由端设有第二拉手11。

工作原理：餐桌收折状态时，桌板通过弹簧定位销与桌板支撑臂收折为一体，并位于床下卡接固定，餐桌能收折在床体下方两侧的任一侧，使用时，通过拉动拉手解除卡接后，倾斜着将桌板和桌板支撑臂沿滑轨拉出至末端，挡块位于床架顶面并通过卡接扣卡接，起到临时固定和支撑的作用，然后解除弹簧定位销的限位，将桌板拉出桌板支撑臂，桌板平放在桌板支撑块上，即可使用餐桌就餐，收折时，则先将桌板与桌板支撑臂收拢，然后将其一起收回至床下卡接固定即可，操作简单方便。

最后需要说明的是，上述描述仅仅为本实用新型的优选实施例，本领域的普通技术人员在本实用新型的启示下，在不违背本实用新型宗旨及权利要求的前提下，可以做出多种类似的表示，这样的变换均落入本实用新型的保护范围之内。
