一种皮肤肿瘤的快速切除工具的制作方法

本实用新型涉及皮肤肿瘤切除用品技术领域，具体地说是一种皮肤肿瘤的快速切除工具。

背景技术：

专利号为201320507665.2的一种肿瘤摘除器，采用线性切除的方式对肿瘤进行切割，具有快速准确的优点。但是，在切除肿瘤的过程中，切割丝在切割时，容易对肿瘤整体产生朝一个方向的拉拽作用，虽然会迅速切除肿瘤，但依然存在切割丝不封闭和拉拽的问题。依赖手动操作，存在切除不够迅速的问题。

技术实现要素：

针对现有技术中提到的技术问题，本实用新型提供一种皮肤肿瘤的快速切除工具。

本实用新型是通过以下方式实现的：

一种皮肤肿瘤的快速切除工具，主要由本体(1)，直线电磁铁(5)，高速电机(7)，旋转刀盘(8)组成。

本体(1)上设置弧形部(2)，构成圆形的切割空部(3)；本体(1)上设置刀盘滑轨(10)，使得高速电机(7)，旋转刀盘(8)能够沿刀盘滑轨(10)滑行；直线电磁铁(5)的电磁铁伸出杆(6)与高速电机(7)固定连接；旋转刀盘(8)周围具有刀刃(9)；沿刀刃(9)圆周方向设置若干刃口(11)。

作为优选的技术方案：

所述的高速电机(7)的最高转速不低于600rpm。

所述的刃口(11)为半环形缺口。

所述的旋转刀盘(8)厚度不超过1mm。

本实用新型的原理为：

将皮肤上的肿瘤，置于切割空部(3)中，使用医学用线，或者任何方式，使得肿瘤突出出皮肤和切割空部(3)。

启动高速电机(7)，带动旋转刀盘(8)高速旋转。

当旋转刀盘(8)旋转到一定转速后，启动直线电磁铁(5)，将高速电机(7)和旋转刀盘(8)快速推向切割空部(3)。这一过程中，刃口(11)接触肿瘤，从而将其快速切割下来。

本实用新型结构简单，操作方便，能够快速实现皮肤肿瘤的切除，能够有效降低操作时间，减轻病人的痛苦。

附图说明

下面结合附图对本实用新型作进一步的说明。

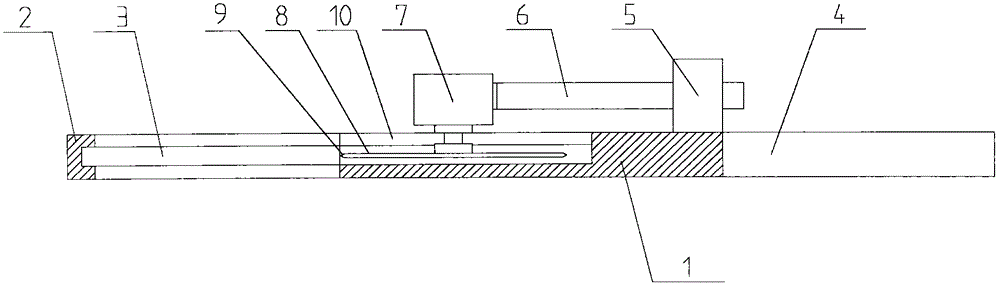

图1是本实用新型的主视图。

图2是本实用新型的俯视图。

图3是本实用新型的刀盘示意图。

其中：

1-本体，2-弧形部，3-切割空部，4-手持把手，5-直线电磁铁，6-电磁铁伸出杆，7-高速电机，8-旋转刀盘，9-刀刃，10-刀盘滑轨，11-刃口。

具体实施方式

下面结合具体附图来说明本实用新型的典型实施方式。

如图所示：

一种皮肤肿瘤的快速切除工具，主要由本体(1)，直线电磁铁(5)，高速电机(7)，旋转刀盘(8)组成。

本体(1)上设置弧形部(2)，构成圆形的切割空部(3)；本体(1)上设置刀盘滑轨(10)，使得高速电机(7)，旋转刀盘(8)能够沿刀盘滑轨(10)滑行；直线电磁铁(5)的电磁铁伸出杆(6)与高速电机(7)固定连接；旋转刀盘(8)周围具有刀刃(9)；沿刀刃(9)圆周方向设置若干刃口(11)。

作为优选的技术方案：

所述的高速电机(7)的最高转速不低于600rpm。

所述的刃口(11)为半环形缺口。

所述的旋转刀盘(8)厚度不超过1mm。

本实用新型的原理为：

将皮肤上的肿瘤，置于切割空部(3)中，使用医学用线，或者任何方式，使得肿瘤突出出皮肤和切割空部(3)。

启动高速电机(7)，带动旋转刀盘(8)高速旋转。

当旋转刀盘(8)旋转到一定转速后，启动直线电磁铁(5)，将高速电机(7)和旋转刀盘(8)快速推向切割空部(3)。这一过程中，刃口(11)接触肿瘤，从而将其快速切割下来。

本实用新型结构简单，操作方便，能够快速实现皮肤肿瘤的切除，能够有效降低操作时间，减轻病人的痛苦。

另外，本实用新型的实施方式是表示本实用新型的内容的一例，可以进一步与其它的公知技术组合，也可以在不脱离本实用新型的主旨的范围内省略一部分等进行变更来构成。

最后应当说明的是：以上实施例仅用以说明本实用新型的技术方案而非对其限制；尽管参照较佳实施例对本实用新型进行了详细的说明，所属领域的普通技术人员应当理解：依然可以对本实用新型的具体实施方式进行修改或者对部分技术特征进行等同替换；而不脱离本实用新型技术方案的精神，其均应涵盖在本实用新型请求保护的技术方案范围当中。
