用于护理科室的简易折叠床的制作方法

本实用新型涉及一种护理科室中的床，具体讲是一种用于护理科室的简易折叠床。

背景技术：

如今我国的老龄化是越来越严重，再加上空气质量的改变和居住环境的改变，让市民的身体也越来越不好，从而加大了医院对病人接纳的压力；现今大多医院都存在这满负荷，没有足够的床位来安置病人，让医院十分的头疼也让病人更加担忧；现今的医院好多都在走廊上放置病床，供病人的休息，但是这些病床体积十分庞大，移动不变，在病人康复后没法轻松的将病床移开，并没法在有病人来的时候再轻松的安放，这样的病床给医院空间带来了不小的影响，同时也十分影响行人的通过。

因此，为了解决上述的不足，本实用新型在此提供一种用于护理科室的简易折叠床。

技术实现要素：

本实用新型的目的在于在此提供一种设计合理，结构简单，使用方便，能自由收缩，拆卸与安装容易的用于护理科室的简易折叠床；本实用新型通过合理的设计斜腿和床板，能轻松方便的将床板和斜腿收缩，能很好的运用于由于病床不够时的医院，在使用的过程中只需将斜腿展开并利用支架支撑即可，不用时收缩后体积小，占地面积也小；同时本实用新型合理的设计挂钩方便了挂取病人的信息牌，合理的设计支撑环也方便了病人在输液的时候对吊针支杆的放置，合理的设计杯筒也方便了病人放置不同信号的杯子。

本实用新型是这样实现的，构造一种用于护理科室的简易折叠床，其特征在于：包括床板A、床板B、支架A、支架B和斜腿，其中床板A和床板B通过销钉B以铰连接的方式连接，所述斜腿共四条，两条为一组共两组，并每组位于在床板A或床板B侧边，每组中两条斜腿通过销钉C以铰连接的方式连接，斜腿均通过销钉A与床板A或床板B连接；所述支架A和支架B安装于销钉C和销钉B之间，并为活动可拆卸。所述床板A与床板B之间采用铰连接的连接方式实现了床板A与床板B之间的转动。

根据本实用新型所述用于护理科室的简易折叠床，其特征在于：所述四条斜腿中至少一条斜腿的侧面设置有挂钩。所述挂钩是用于病人信息牌的挂取。

根据本实用新型所述用于护理科室的简易折叠床，其特征在于：所述支架A设置有放置吊针支杆的支杆环。所述支杆环是用于吊针支杆的放置。

根据本实用新型所述用于护理科室的简易折叠床，其特征在于：所述支架B设置有杯筒。所述杯筒是用于病人放置杯子。

根据本实用新型所述用于护理科室的简易折叠床，其特征在于：所述杯筒分为上下两部分，上部圆筒直径大于下部圆筒。将上下杯筒设计为不同实现了对不同大小型号的杯子的放置。

本实用新型具有如下有益效果：

本实用新型设计合理，结构简单，使用方便，能自由收缩，拆卸与安装容易；本实用新型通过合理的设计斜腿和床板，能轻松方便的将床板和斜腿收缩，能很好的运用于由于病床不够时的医院，在使用的过程中只需将斜腿展开并利用支架支撑即可，不用时收缩后体积小，占地面积也小；同时本实用新型合理的设计挂钩方便了挂取病人的信息牌，合理的设计支撑环也方便了病人在输液的时候对吊针支杆的放置，合理的设计杯筒也方便了病人放置不同信号的杯子；同时本实用新型制造简单方便，取材容易，成本低廉，适合大范围推广使用。

附图说明

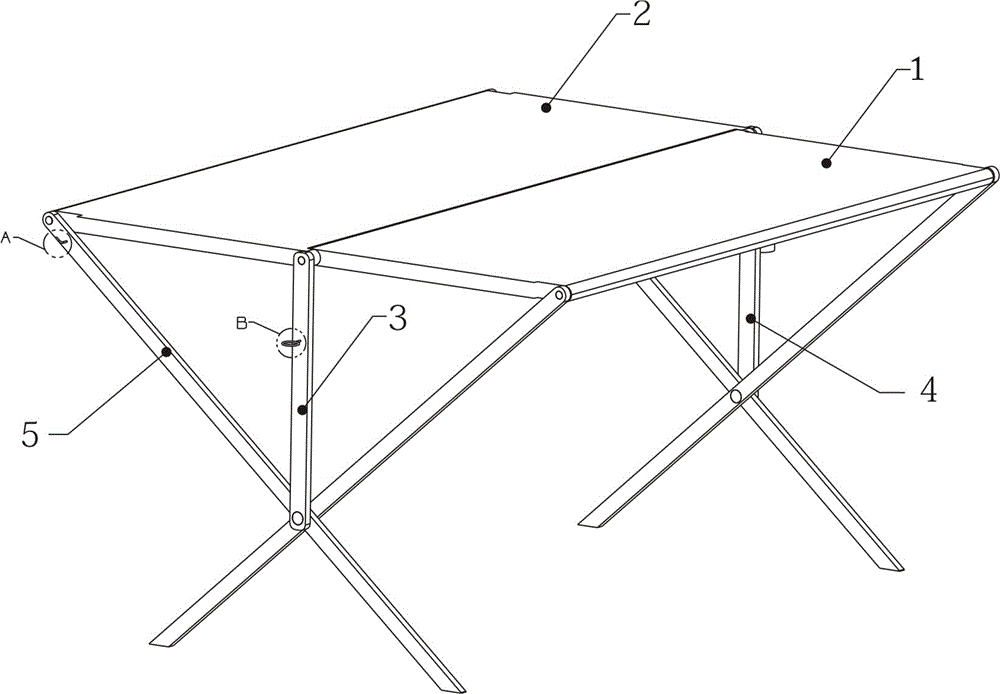

图1-图2是本实用新型整体示意图

图3-图4是本实用新型的侧视图

图5是本实用新型收缩状态示意图

图6是图2中A的局部放大示意图

图7是图2中B的局部放大示意图

图8是图1中A的局部放大示意图

图中：1、床板A；2、床板B；3、支架A；4、支架B；5、斜脚；6、杯筒；7、支杆环；8、挂钩；9、销钉A；10、销钉B；11、销钉C。

具体实施方式

下面将结合附图1-图8对本实用新型进行详细说明，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-图8所示，本实用新型在此提供一种用于护理科室的简易折叠床，其特征在于：包括床板A1、床板B2、支架A3、支架B4和斜腿5，其中床板A1和床板B2通过销钉B10以铰连接的方式连接，所述斜腿5共四条，两条为一组共两组，并每组位于在床板A1或床板B2侧边，每组中两条斜腿5通过销钉C11以铰连接的方式连接，斜腿5均通过销钉A9与床板A1或床板B2连接；所述支架A3和支架B4安装于销钉C11和销钉B10之间，并为活动可拆卸。

根据本实用新型所述用于护理科室的简易折叠床，所述四条斜腿5中至少一条斜腿的侧面设置有挂钩8。

根据本实用新型所述用于护理科室的简易折叠床，所述支架A3设置有放置吊针支杆的支杆环7。

根据本实用新型所述用于护理科室的简易折叠床，所述支架B4设置有杯筒6。

根据本实用新型所述用于护理科室的简易折叠床，所述杯筒6分为上下两部分，上部圆筒直径大于下部圆筒。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
