一种婴幼儿奶瓶用奶嘴组合结构的制作方法

本实用新型涉及婴幼儿用品技术领域，具体而言本实用新型特别涉及一种婴幼儿奶瓶用奶嘴组合结构。

背景技术：

奶嘴是一种用作在奶瓶上用于吸奶的工具，在吸食过程中，为了保证婴幼儿吸奶通畅，通畅会配合以吸管，然而现有的吸管安装结构通常采用顶端设有密封圈，利用密封圈与奶瓶和奶嘴底端的安装配合，从而完成吸管的安装，然而该结构组合较为繁琐，且密封圈因奶瓶的不同需要设计对于尺寸，导致通用性较差，密封圈与奶嘴之间的存储空间较大，导致极易滋生细菌，且不易清洗，存在卫生问题。

技术实现要素：

本实用新型的目的在于解决上述不足，提供一种婴幼儿奶瓶用奶嘴组合结构，具有结构设计合理、安装使用便捷、清洗方便、通用性广及卫生性好等特点。

本实用新型所解决的技术问题可以采用以下技术方案来实现：

一种婴幼儿奶瓶用奶嘴组合结构，包括奶嘴和吸管，所述奶嘴上表面中心处设有一向上凸起的奶嘴吸允部，还包括一密封连接件，所述密封连接件由奶嘴衔接件和吸管衔接件构成，所述奶嘴衔接件位于所述吸管衔接件上部，所述奶嘴衔接件与所述奶嘴吸允部内部下端配合安装，所述吸管衔接件与所述吸管上端配合安装。

所述奶嘴上表面呈圆球面结构，所述奶嘴上表面上设有至少一个通气槽，所述通气槽向下沿伸。

所述奶嘴吸允部内部底端与所述奶嘴内侧壁之间设有若干条加强筋。

所述吸管下端设有一过滤球。

所述奶嘴衔接件外侧壁上部一体设有一呈环状的卡位环，所述奶嘴吸允部内部下端设有一镶嵌槽，所述镶嵌槽上部设有一对位槽，所述镶嵌槽与所述奶嘴衔接件外侧壁配合安装，所述对位槽与所述卡位环配合安装。

所述奶嘴衔接件外侧壁与所述镶嵌槽内径呈过盈配合。

所述吸管衔接件外侧壁与所述吸管上端内径呈过盈配合。

所述密封连接件内设有一通腔，所述通腔贯穿所述奶嘴衔接件和吸管衔接件。

奶嘴衔接件和吸管衔接件呈一体成型制成。

奶嘴衔接件外径尺寸大于吸管衔接件外径尺寸。

本实用新型与现有技术相比具有如下突出优点和效果：本实用新型优化改进了奶嘴与吸管的组合安装结构，采用密封连接件直接完成吸管与奶嘴吸允部的直通连接，该结构简单实用，具有良好的通用性，具有结构设计合理、安装使用便捷、清洗方便、通用性广及卫生性好等特点。

本实用新型的特点可参阅本案图式及以下较好实施方式的详细说明而获得清楚地了解。

附图说明

图1为本实用新型实施例的整体剖视结构示意图；

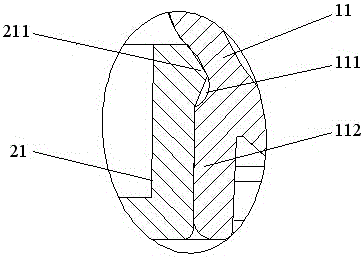

图2为图1中A处局部放大结构示意图；

图3本实用新型实施例的奶嘴结构示意图；

图4本实用新型实施例的密封连接件结构示意图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

如图1至图4所示，本实用新型提供的一种婴幼儿奶瓶用奶嘴组合结构，包括奶嘴1和吸管3，吸管3下端设有一过滤球4，具有过滤作用，提高了使用性能，奶嘴1上表面中心处设有一向上凸起的奶嘴吸允部11，用于婴幼儿吸允，还包括一密封连接件2，密封连接件2由奶嘴衔接件21和吸管衔接件22构成，奶嘴衔接件21和吸管衔接件22呈一体成型制成，奶嘴衔接件21外径尺寸大于吸管衔接件22外径尺寸，密封连接件2内设有一通腔23，通腔23贯穿奶嘴衔接件21和吸管衔接件22，方便与吸管3形成一体相通的管道，奶嘴衔接件21位于吸管衔接件22上部，奶嘴衔接件21与奶嘴吸允部11内部下端配合安装，奶嘴衔接件21外侧壁上部一体设有一呈环状的卡位环211，奶嘴吸允部11内部下端设有一镶嵌槽112，镶嵌槽112上部设有一对位槽111，镶嵌槽112与奶嘴衔接件21外侧壁配合安装，对位槽111与卡位环211配合安装，奶嘴衔接件21外侧壁与镶嵌槽112内径呈过盈配合，该结构安装组合方便，同时也方便拆卸清洗，吸管衔接件22与吸管3上端配合安装，吸管衔接件22外侧壁与吸管3上端内径呈过盈配合，通过优化设计，利用密封连接件2直接将吸管3与奶嘴吸允部11完成贯通，节约了奶水流通的途径，提高了吸食效率和方便性，有利于婴幼儿吸食，同时该结构只需要设计对应型号的奶嘴1就可以完成不同奶瓶的更换使用，具有良好的通用性，同时也方便独立使用，提高了整体的使用性能，奶嘴吸允部11内部底端与奶嘴1内侧壁之间设有若干条加强筋13，增强奶嘴吸允部11的使用性能，奶嘴1上表面呈圆球面结构，奶嘴1上表面上设有至少一个通气槽12，通气槽12向下沿伸，方便吸食。

本实用新型优化改进了奶嘴与吸管的组合安装结构，采用密封连接件直接完成吸管与奶嘴吸允部的直通连接，该结构简单实用，具有良好的通用性，具有结构设计合理、安装使用便捷、清洗方便、通用性广及卫生性好等特点。

由技术常识可知，本实用新型可以通过其它的不脱离其精神实质或必要特征的实施方案来实现。因此，上述公开的实施方案，就各方面而言，都只是举例说明，并不是仅有的。所有在本实用新型范围内或在等同于本实用新型的范围内的改变均被本实用新型包含。
