一种通过研磨溶解口服药片可均等按量摄取的药品器具的制作方法

本实用新型涉及一种医药用品领域，具体为一种通过研磨溶解口服药片可均等按量摄取的药品器具。

背景技术：

在临床工作中，很多口服片药品没有大小规格，比如：孩子每次只服药片的四分之一或二分之一片，甚至二十分之一，没有办法将药片分成等分，同时采用研磨等传统方法，会导致剂量粘在研磨器上，造成浪费，导致剂量不准确。

技术实现要素：

本实用新型的目的在于提供一种通过研磨溶解口服药片可均等按量摄取的药品器具，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种通过研磨溶解口服药片可均等按量摄取的药品器具，包括推杆、管筒、第一刻度、研磨器、手杆、进药口、第二刻度、研磨锤、研磨盘、滤网和药剂出口，所述管筒底部设置有外螺纹，所述管筒内设置有推杆，外表面设置有第一刻度，底部设置有研磨器，所述研磨器上侧顶部设置有进药口，进药口内设置有内螺纹，可通过内外螺纹与管筒相连接，所述研磨器内侧底部设置有研磨盘，研磨盘周边设置有一圈过滤网，所述研磨器右侧外壁设置有第二刻度，左侧设置有药剂出口，所述手杆底部固定设置有研磨锤。

优选的，所述管筒和研磨器采用透明钢化玻璃材质。

优选的，所述第一刻度到第二刻度刻度容量值递增。

优选的，所述药剂出口上设置有刻度。

优选的，所述所述研磨锤和滤网是铁质材料，研磨盘底部设置有一层铁片，研磨锤与研磨器未连接，可从进药口取出，且研磨锤和研磨盘大小刚好吻合。

与现有技术相比，本实用新型的有益效果是：该药品器具结构简单，操作方便，制造成本低，避免了传统研磨药片时造成的浪费，解决了药片在等分时的误差，更加精准的保证了摄取药片的量。

附图说明

图1为本实用新型结构示意图。

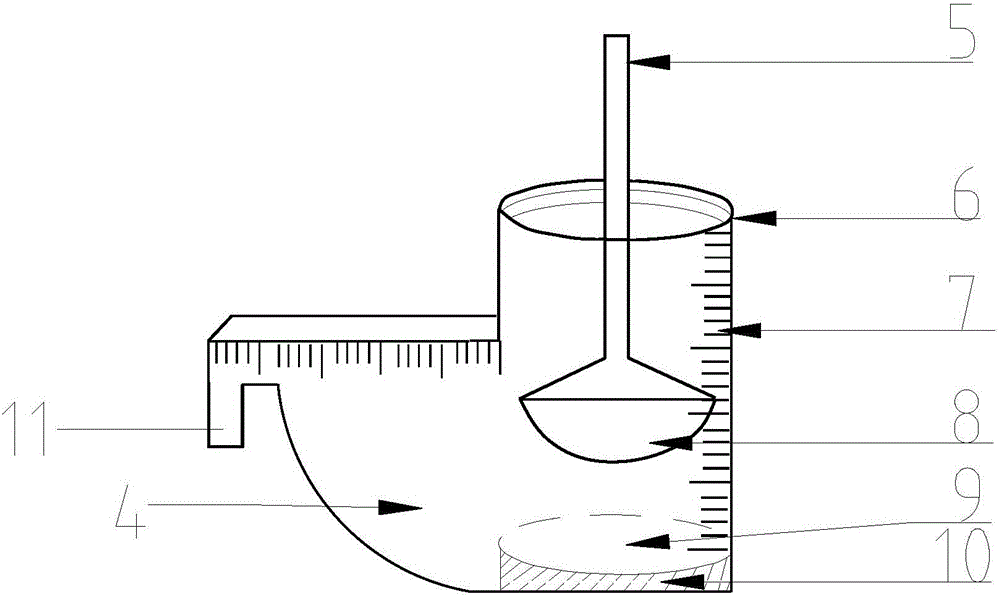

图2为研磨器结构示意图。

图中：1、推杆，2、管筒,3、第一刻度,4、研磨器,5、手杆,6、进药口，7、第二刻度,8、研磨锤,9、研磨盘,10、滤网，11、药剂出口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：一种通过研磨溶解口服药片可均等按量摄取的药品器具，包括推杆1、管筒2、第一刻度3、研磨器4、手杆5、进药口6、第二刻度7、研磨锤8、研磨盘9、滤网10和药剂出口11，所述管筒2内设置有推杆1，通过推杆1可以将药剂挤压出，外表面设置有第一刻度3，当药剂量进入管筒2时，通过第一刻度3观察，底部设置有研磨器4，研磨器4可以将药片研磨碎，直接与管筒2连接，避免药剂二次倾倒造成粘壁浪费，所述研磨器4上侧顶部设置有进药口6，进药口6设置有内螺纹与管筒底部外螺纹相咬合，内侧底部设置有研磨盘9，研磨盘9周边设置有一圈过滤网10，研磨盘9防止药片飞溅，右侧外壁设置有第二刻度7，当药剂量不到管筒2内时，通过第二刻度7观察，左侧设置有药剂出口11，所述手杆5底部固定设置有研磨锤8，研磨锤8和研磨盘9吻合，方便锤击药片。

工作原理：将药片放进研磨盘9内，用研磨锤8将药片研磨碎，通过进药口6内螺纹和管筒2外螺纹将研磨器固定在管筒上，将药剂出口至于水中，向上稍微提起推杆1，待水浸过研磨锤8，然后晃动将研磨锤8冲刷一下再取出研磨锤8，当溶解的药剂量多，进入管筒时，可通过第一刻度3观测读取，当溶解的药剂量少，未进入管筒2时，可通过第二刻度7观测读取，当药剂量极少时，可将药品器具放倒，通过药剂出口11上的刻度观测读取。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
