一种肝移植术后用药多功能定时提醒护理装置的制作方法

本实用新型涉及一种定时提醒装置，尤其涉及一种肝移植术后用药多功能定时提醒护理装置。

背景技术：

随着国家科技的发展，带动了各行各业设备机械的创新，其中，尤为重要的是应用于医疗行业的设备器材，而在医疗行业中，肝移植患者的特殊性，不仅要面临手术的风险，并且在术后也需要服用大量的抗排斥药物进行治疗，而在患者进行药物治疗时，不仅要保证用药的及时性，且还必须保证用药的准确性，但也因此，造成了医护人员需要全方位的看护患者，增加医护人员负担的同时，也提高了医院的投入成本，鉴于上述缺陷，实有必要设计一种肝移植术后用药多功能定时提醒护理装置。

技术实现要素：

本实用新型所要解决的技术问题在于：提供一种肝移植术后用药多功能定时提醒护理装置，来解决目前患者术后用药，无法及时用药，且需要医护人员全方位看护的问题。

为解决上述技术问题，本实用新型的技术方案是：一种肝移植术后用药多功能定时提醒护理装置，包括框架、盒盖、药箱、定时器、第一电磁铁、第二电磁铁、第一感应器、第二感应器、弹簧、报警器，所述的盒盖位于框架顶部，所述的盒盖与框架转动相连，所述的药箱数量为若干件，所述的药箱位于框架内部，所述的药箱与框架滑动相连，所述的定时器位于药箱前侧中端，所述的定时器与药箱螺纹相连，所述的第一电磁铁位于药箱前侧上端，所述的第一电磁铁与药箱螺纹相连，所述的第二电磁铁位于第一电磁铁顶部，所述的第二电磁铁与框架螺纹相连，所述的第一感应器位于药箱后侧中端，所述的第一感应器与药箱螺纹相连，所述的第二感应器位于第一感应器后端，所述的第二感应器与框架螺纹相连，所述的弹簧数量为若干件，所述的弹簧位于框架内部后侧中端，所述的弹簧与框架螺纹相连，所述的报警器位于盒盖顶部，所述的报警器与盒盖螺纹相连。

进一步，所述的盒盖右侧顶部还设有温控器，所述的温控器与盒盖螺纹相连。

进一步，所述的盒盖前侧上端还设有密码锁，所述的密码锁与盒盖螺纹相连。

进一步，所述的定时器顶部还设有口袋，所述的口袋与药箱胶水相连。

进一步，所述的框架内部右侧下端还设有蓄电池，所述的蓄电池与框架螺纹相连。

进一步，所述的框架内部下端还设有加热丝，所述的加热丝与框架螺纹相连。

进一步，所述的加热丝顶部还设有导热板，所述的导热板与框架螺纹相连。

进一步，所述的框架内部右侧还设有保温瓶，所述的保温瓶与框架活动相连。

与现有技术相比，该肝移植术后用药多功能定时提醒护理装置，当患者服药时间达到定时器设定的时间时，定时器启动，通过定时器的作用，使第一电磁铁失电即第一电磁铁与第二电磁铁之间的吸附力消失，并在弹簧弹力的作用下，使药箱由内往外的弹出框架，在药箱弹出的同时，第一感应器与第二感应器相互未检测到，并在第一感应器与第二感应器相互未检测到的作用下，报警器被开启，报警器发出报警声提醒患者及时用药，当患者用完药，可推动药箱，使药箱由外向内的进入框架，并在药箱完全进入框架时，第一感应器与第二感应器便会相互检测到，在第一感应器与第二感应器相互检测到的作用下，定时器归零，并重新开始定时，同时，在第一感应器与第二感应器相互检测到的作用下，使第一电磁铁通电即第一电磁铁与第二电磁铁产生吸附力，在吸附力的作用下，使药箱完全固定在框架内，同时，当第一感应器与第二感应器相互检测时，报警器停止工作，避免影响患者休息，该肝移植术后用药多功能定时提醒护理装置，结构巧妙，功能强大，操作简单，不仅能够定时定点的提醒患者服用药物，还有效的避免了患者拿错药物，极大减轻了医护人员的负担，同时，若患者需要服用固体药物时，可先开启温控器，使加热丝加热，并通过导热板将温度传递给保温瓶，使保温瓶内部的水升温，此时，患者可通过温水服用药物，增加患者舒适性，同时，若医护人员需要对药箱内的药物进行补充时，可先输入密码将密封锁开启，并翻开盒盖，使盒盖与框架展开，再将药物放入药箱内，且密码锁只有医护人员知晓，防止因患者接触，导致药物摆放错误，同时，口袋可以插入药物使用说明，使患者能够知道药物服用方法，蓄电池是为了给定时器、温控器、报警器、第一电磁铁、第二电磁铁、第一感应器、第二感应器以及加热丝提供能量供应，该装置无需外界电源即可正常使用。

附图说明

图1是肝移植术后用药多功能定时提醒护理装置局部主视图；

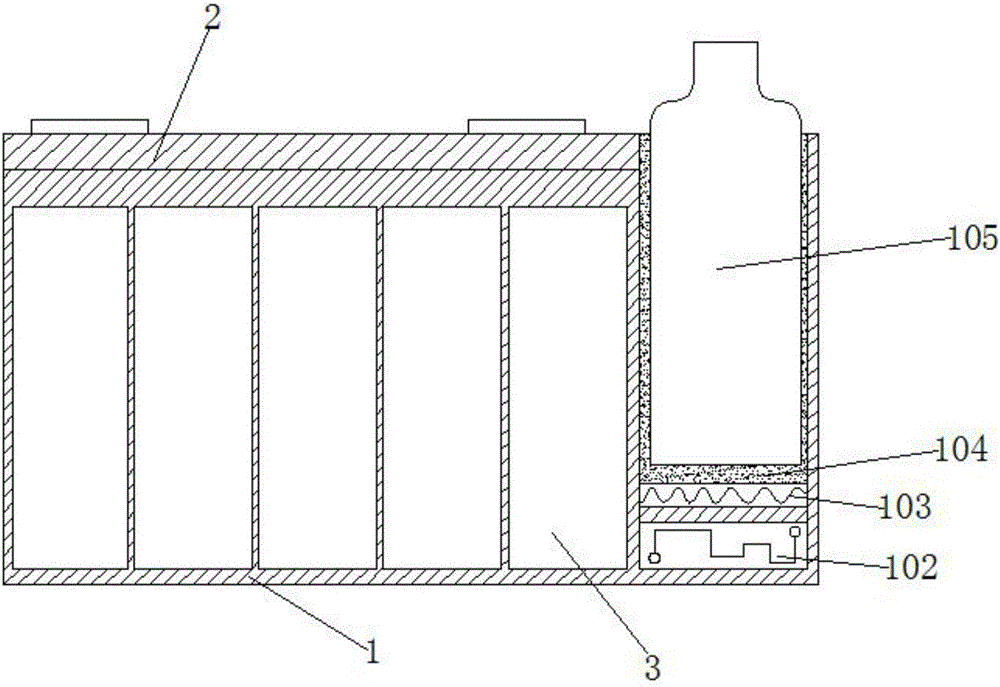

图2是肝移植术后用药多功能定时提醒护理装置主视剖视图；

图3是肝移植术后用药多功能定时提醒护理装置局部俯视图；

图4是肝移植术后用药多功能定时提醒护理装置俯视剖视图。

框架 1 盒盖 2

药箱 3 定时器 4

第一电磁铁 5 第二电磁铁 6

第一感应器 7 第二感应器 8

弹簧 9 报警器 10

口袋 101 蓄电池 102

加热丝 103 导热板 104

保温瓶 105 温控器 201

密码锁 202

如下具体实施方式将结合上述附图进一步说明。

具体实施方式

在下文中，阐述了多种特定细节，以便提供对构成所描述实施例基础的概念的透彻理解。然而，对本领域的技术人员来说，很显然所描述的实施例可以在没有这些特定细节中的一些或者全部的情况下来实践。在其他情况下，没有具体描述众所周知的处理步骤。

如图1、图2、图3、图4所示，一种肝移植术后用药多功能定时提醒护理装置，包括框架1、盒盖2、药箱3、定时器4、第一电磁铁5、第二电磁铁6、第一感应器7、第二感应器8、弹簧9、报警器10，所述的盒盖2位于框架1顶部，所述的盒盖2与框架1转动相连，所述的药箱3数量为若干件，所述的药箱3位于框架1内部，所述的药箱3与框架1滑动相连，所述的定时器4位于药箱3前侧中端，所述的定时器4与药箱3螺纹相连，所述的第一电磁铁5位于药箱3前侧上端，所述的第一电磁铁5与药箱3螺纹相连，所述的第二电磁铁6位于第一电磁铁5顶部，所述的第二电磁铁6与框架1螺纹相连，所述的第一感应器7位于药箱3后侧中端，所述的第一感应器7与药箱3螺纹相连，所述的第二感应器8位于第一感应器7后端，所述的第二感应器8与框架1螺纹相连，所述的弹簧9数量为若干件，所述的弹簧9位于框架1内部后侧中端，所述的弹簧9与框架1螺纹相连，所述的报警器10位于盒盖2顶部，所述的报警器10与盒盖2螺纹相连，所述的盒盖2右侧顶部还设有温控器201，所述的温控器201与盒盖2螺纹相连，所述的盒盖2前侧上端还设有密码锁202，所述的密码锁202与盒盖2螺纹相连，所述的定时器4顶部还设有口袋101，所述的口袋101与药箱3胶水相连，所述的框架1内部右侧下端还设有蓄电池102，所述的蓄电池102与框架1螺纹相连，所述的框架1内部下端还设有加热丝103，所述的加热丝103与框架1螺纹相连，所述的加热丝103顶部还设有导热板104，所述的导热板104与框架1螺纹相连，所述的框架1内部右侧还设有保温瓶105，所述的保温瓶105与框架1活动相连。该肝移植术后用药多功能定时提醒护理装置，当患者服药时间达到定时器4设定的时间时，定时器4启动，通过定时器4的作用，使第一电磁铁5失电即第一电磁铁5与第二电磁铁6之间的吸附力消失，并在弹簧9弹力的作用下，使药箱3由内往外的弹出框架1，在药箱3弹出的同时，第一感应器7与第二感应器8相互未检测到，并在第一感应器7与第二感应器8相互未检测到的作用下，报警器10被开启，报警器10发出报警声提醒患者及时用药，当患者用完药，可推动药箱3，使药箱3由外向内的进入框架1，并在药箱3完全进入框架1时，第一感应器7与第二感应器8便会相互检测到，在第一感应器7与第二感应器8相互检测到的作用下，定时器4归零，并重新开始定时，同时，在第一感应器7与第二感应器8相互检测到的作用下，使第一电磁铁5通电即第一电磁铁5与第二电磁铁6产生吸附力，在吸附力的作用下，使药箱3完全固定在框架1内，同时，当第一感应器7与第二感应器8相互检测时，报警器10停止工作，避免影响患者休息，同时，若患者需要服用固体药物时，可先开启温控器201，使加热丝103加热，并通过导热板104将温度传递给保温瓶105，使保温瓶105内部的水升温，此时，患者可通过温水服用药物，增加患者舒适性，同时，若医护人员需要对药箱3内的药物进行补充时，可先输入密码将密封锁202开启，并翻开盒盖2，使盒盖2与框架1展开，再将药物放入药箱3内，且密码锁202只有医护人员知晓，防止因患者接触，导致药物摆放错误，同时，口袋101可以插入药物使用说明，使患者能够知道药物服用方法，蓄电池102是为了给定时器4、温控器201、报警器10、第一电磁铁5、第二电磁铁6、第一感应器7、第二感应器8以及加热丝103提供能量供应，该装置无需外界电源即可正常使用。

本实用新型不局限于上述具体的实施方式，本领域的普通技术人员从上述构思出发，不经过创造性的劳动，所做出的种种变换，均落在本实用新型的保护范围之内。
