消化内镜多功能移动治疗车的制作方法

本实用新型涉及医疗器械的领域，尤其涉及一种消化系统疾病在内镜下进行诊断、治疗、手术操作时的专用治疗车。

背景技术：

近年来，随着消化内镜治疗技术的迅速发展，新的内镜下治疗器械不断开发应用，消化内镜下微创手术的数量及质量正在大幅度增加，随之而来的是急诊治疗（如急诊ERCP、急诊ESD、急诊胃造瘘、急诊取异物、急诊止血等）的不断增加，这对护理人员的护理技术提出了更高的要求，护理人员迫切需要一辆集存储、转运与治疗于一体的多功能台车。

现阶段，内镜室医生在给病人做内窥镜检查及治疗时，由于没有专门的治疗车，造成物品摆放杂乱、不整洁，或没有足够、适合的空间供专用物品摆放，造成医务人员使用上的不便，并且术中需要二名以上助手配合，浪费人力，甚至影响手术效率。

技术实现要素：

本实用新型的目的是为了克服现有技术的不足，提供一种方便又规范的消化内镜多功能移动治疗车。

本实用新型的目的是这样实现的：消化内镜多功能移动治疗车，包括箱式的治疗车本体，治疗车本体的上表面为治疗台，在治疗车本体的下方连接滚轮；在所述治疗车本体的左右两侧均连接铅衣放置柜，每个铅衣放置柜均连接柜门，在治疗车本体前侧设置多个配件槽和多个抽屉，配件槽布置在抽屉的上方，多个配件槽均竖向布置并由左向右依次排列；在所述治疗车本体的后侧设置挂钩架，在挂钩架上连接挂钩。

使用时，治疗配件分类插在配件槽中，一目了然，方便取用。两侧配有悬挂铅衣的挂钩，可专用于ERCP手术。护理人员可以将所有的耗材、器械、药品分类、有序地存放在车上，避免遗漏，耽误治疗；同时，台车轻巧便携、机动性强，转运轻松、方便；台车台面铺上无菌单，同时展开挂耗材的挂钩，便可成为一个简易的治疗台，无需额外的治疗台。

优选地，在所述治疗车本体的后侧固定连接套管，所述挂钩架插置在套管内并通过螺栓固定。调节时，可旋松螺栓，使挂钩架在套管内上下升降。移动时，将挂钩架降低，便于推动；操作时，提升挂钩架。

优选地，在所述治疗车本体的后侧连接配件箱，由于配件较长，可一头挂在挂钩上，一头盘在配件箱内。

优选地，在其中两个抽屉内均设置多个隔挡，隔成多个格子便于取放，管理更规范。

附图说明

图1为本实用新型的结构示意图。

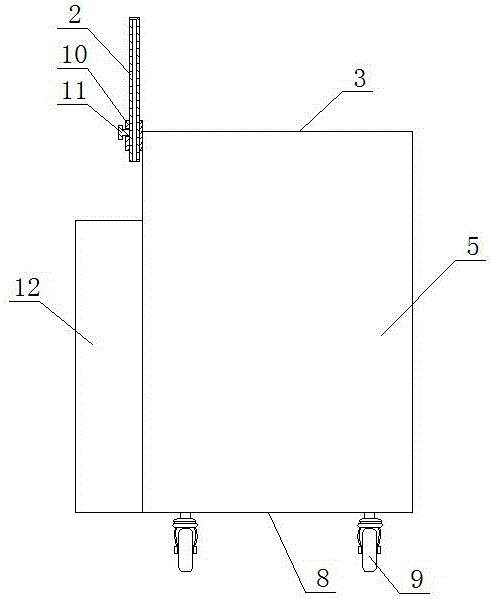

图2为图1的左视图。

图3为抽屉的结构示意图。

具体实施方式

如图1、2所示，消化内镜多功能移动治疗车，包括箱式的治疗车本体8，治疗车本体8的上表面为治疗台3，在治疗车本体8的下方连接滚轮9。

在治疗车本体8的左右两侧均连接铅衣放置柜4，每个铅衣放置柜4均连接柜门5。在治疗车本体8前侧设置多个配件槽6和四个抽屉7，配件槽6布置在抽屉7的上方，多个配件槽6均竖向布置并由左向右依次排列，配件槽6内可放置刀、导丝、泥鳅、取石网篮、取石气囊、柱状气囊、支架推送器、圈套器、注射针、鼠齿钳等。其中两个抽屉7内设置多个隔挡13，如图3所示，可放置透明帽、白醋、钳夹、注水帽、注气帽、活检帽、大头针、靛胭脂、尼龙绳、负极板、泡沫板、卢戈氏液、活检钳、电缆线、电工胶布、孟氏液、冲水管等。一个大抽屉放置清洁内镜，另一个大抽屉放置污染内镜。

在治疗车本体8的后侧设置挂钩架2，在挂钩架2上连接挂钩1。在治疗车本体8的后侧固定连接套管10，挂钩架2的下端插置在套管10内并通过螺栓10固定，可进行高度调节。在治疗车本体8的后侧连接配件箱12。配件的一头挂在挂钩1上，一头盘在配件箱12内。
