一种腿部振热器的制作方法

本实用新型属于保健护理设备技术领域，更进一步涉及一种腿部振热器。

背景技术：

腿部是人身体的一部分，人们的日常活动都离不开腿。但是随着现在季节变化节奏的加快，人们穿衣的速度经常跟不上天气变化的节奏，加上平时不注意保护，导致很多人有风湿、关节炎等症状。经常不活动的人，偶尔的剧烈活动比如爬山、步行时间过长等都会导致第二天腿部疼痛等情况的发生。腿部按摩器，虽然在一定程度上可以按摩，但是携带非常不易，而护膝虽然可以保暖，但是适合于冬天等天冷时候的佩戴，且功能仅限于加热护理，而不能使肌肉放松，无法满足现代人的需求。

技术实现要素：

有鉴于此，本实用新型的目的是提供帮助人们放松腿部肌肉、携带方便的腿部振热器。通过按摩珠能及时按摩腿部肌肉，使用方便，结构简单，有助于人们放松腿部，防止剧烈运动后的腿疼。

本实用新型通过以下技术手段解决上述问题：

一种腿部振热器，包括一包覆部件、红外加热膜和按摩珠，所述包覆部件右侧设有连接部，包覆部件与所述连接部通过扣合连接；所述包覆部件从内到外依次设有贴合层、按摩层、加热层和加厚层；

所述按摩层内设有基板，所述基板外侧固定有振动电机，所述基板内侧设有若干用于放置按摩珠的凹孔；所述加热层内设有红外加热膜，所述红外加热膜连接有蓄电池；

所述包覆部件上部位置外侧设有控制面板，所述控制面板包括微控制器、定时器、振动按键、加热按键、控制开关和驱动模块，所述定时器、振动按键和所述加热按键均与所述微控制器的输入端连接，所述驱动模块与所述微控制器的输出端连接，所述驱动模块的输出端与所述振动电机连接，所述微控制器的输出端还通过所述控制开关与所述蓄电池连接。

进一步地，所述包覆部件的中间位置设有向外突出的圆弧曲面，所述圆弧曲面外侧设有太阳能电池板，所述太阳能电池板通过电池控制器与所述蓄电池连接。

进一步地，所述圆弧曲面内侧的贴合层内设有药包。

进一步地，所述药包内设有中草药。

更进一步地，所述贴合层内设有温度传感器，所述控制面板上设有显示屏，所述温度传感器与所述微控制器的输入端连接，所述微控制器的输出端连接所述显示屏。

进一步地，所述贴合层由柔性材料制成。

本实用新型的有益效果如下：

本实用新型的包覆部件与连接部通过扣合贴设于人体腿部，在人体腿部肌肉比较疲惫需要放松时，通过振动按键控制振动电机，使得按摩珠振动进行按摩放松；当有风湿等人治疗后需要护理时，可以通过加热按键实现腿部加热，结合按摩，有助于人体更好的恢复健康。由于包覆部件的贴合层直接贴附腿部，避免采用壳体等直接接触腿部肌肉，造成腿部肌肉不舒服等情况的发生。本实用新型的腿部振热器，体积小，便于携带；结构简单，便于生产；按键等功能一体化，便于使用。

附图说明

图1为本实用新型提出的一种腿部振热器的结构示意图图；

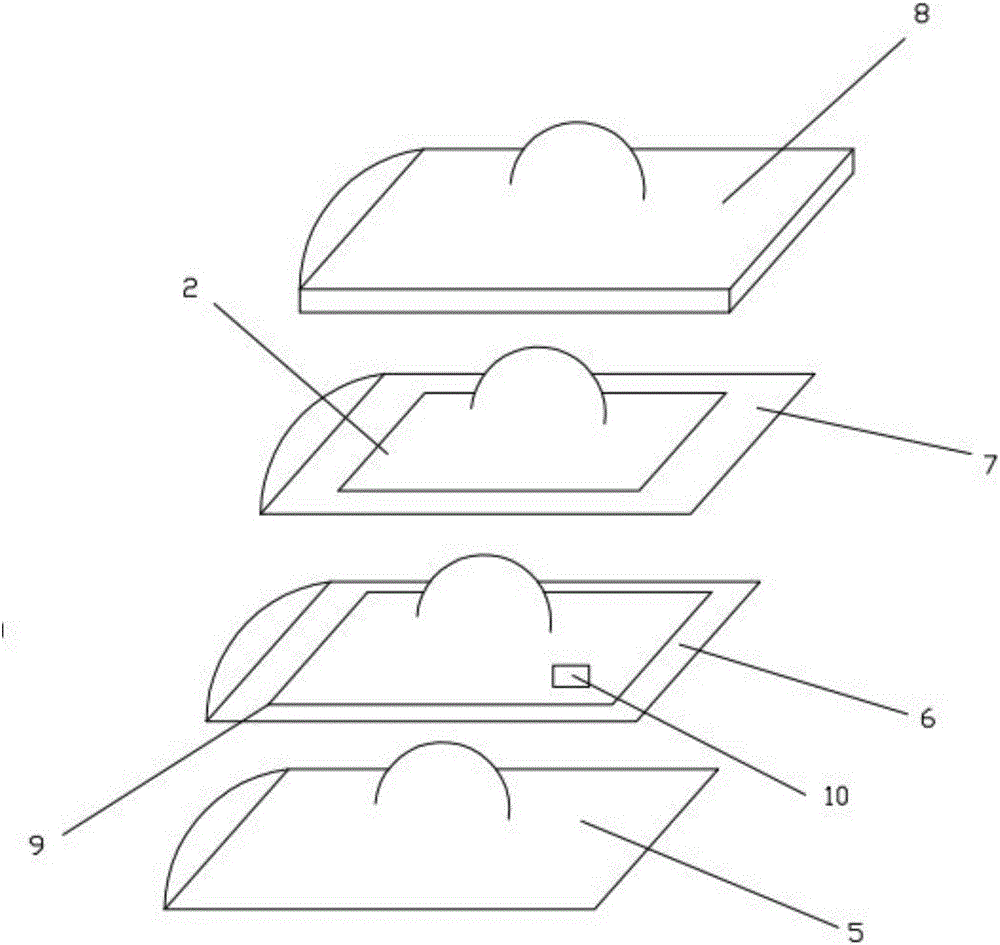

图2为本实用新型提出的一种腿部振热器的爆炸图；

图3为本实用新型提出的基板的结构示图；

图4为本实用新型提出的一种腿部振热器的电路原理图；

图中:

1、包覆部件；2、红外加热膜；3、按摩珠；4、连接部；5、贴合层；6、按摩层；7、加热层；8、加厚层；9、基板；10、振动电机；11、凹孔；12、蓄电池；13、控制面板；14、微控制器；15、定时器；16、振动按键；17、加热按键；18、控制开关；19、驱动模块；20、圆弧曲面；21、太阳能电池板；22、电池控制器；23、药包，24、温度传感器；25、显示屏。

具体实施方式

在本实用新型的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

以下将结合附图对本实用新型进行详细说明，如图1-4所示：本实施例所述的一种腿部振热器，包括一包覆部件1、红外加热膜2和按摩珠3，所述包覆部件1右侧设有连接部4，包覆部件1与所述连接部4通过扣合连接；所述包覆部件1从内到外依次设有贴合层5、按摩层6、加热层7和加厚层8；

所述按摩层6内设有基板9，所述基板9外侧固定有振动电机10，所述基板9内侧设有若干用于放置按摩珠3的凹孔11；所述加热层7内设有红外加热膜2，所述红外加热膜2连接有蓄电池12；

所述包覆部件1上部位置外侧设有控制面板13，所述控制面板13包括微控制器14、定时器15、振动按键16、加热按键17、控制开关18和驱动模块19，所述定时器15、振动按键16和所述加热按键17均与所述微控制器14的输入端连接，所述驱动模块19与所述微控制器14的输出端连接，所述驱动模块19的输出端与所述振动电机10连接，所述微控制器14的输出端还通过所述控制开关18与所述蓄电池12连接。

在本实用新型的进一步改进中，所述包覆部件1的中间位置设有向外突出的圆弧曲面20，所述圆弧曲面20外侧设有太阳能电池板21，所述太阳能电池板21通过电池控制器22与所述蓄电池12连接。

在本实用新型的进一步改进中，为了护理膝盖，所述圆弧曲面20内侧的贴合层5内设有药包23。所述药包23正对膝盖位置，可以有效护理膝盖，因为现有的按摩器等主要是针对整个腿部，而没有考虑膝盖的特殊护理。

在本实用新型的进一步改进中，为了使得药包23起到一定的药物作用，所述药包23内设有中草药，所述中草药可以是天仙藤、鸡血藤等有助于治疗关节炎、风湿等疾病的中药。

在本实用新型的进一步改进中，所述贴合层5内设有温度传感器24，所述控制面板13上设有显示屏25，所述温度传感器24与所述微控制器14的输入端连接，所述微控制器14的输出端连接所述显示屏25。通过温度传感器24可以及时知道人体腿部的体温，同时通过显示屏25可以显示测量的体温。对于剧烈运动后的人来说，温度可能会比平常高一点，但是当高出很多时，显示屏25会显示温度，人们看到测量的温度可以及时知道自己腿部温度，避免腿部温度过高发生意外而无法及时知道。

在本实用新型的进一步改进中，为了使用佩戴舒服，所述贴合层5由柔性材料制成。

使用本实用新型时，通过扣合，将连接部4和包覆部件1包覆于腿上，扣合后，圆弧曲面20正对膝盖。如果需要振动进行腿部肌肉的放松，则在控制面板13上按下振动按键16，然后振动电机10使得基板9振动，进而导致凹孔11内的按摩珠进行按摩振动。需要加热时，加热按键17按下，红外加热膜2进行加热。同时，对于为红外加热膜电连接的蓄电池12而言，可以通过圆弧曲面20外的太阳能电池板21进行充电，环保、节能，避免携带电池。通过定时器15，可以设定振动和加热时间，避免人太过劳累睡着，而振热器一直工作，造成一定的伤害等情况的发生。

本实用新型不仅可以实现振动、加热、按摩等功能，而且节能环保，同时，本实用新型的圆弧曲面20可以有效保护膝盖受伤，还能通过药包23对膝盖予以单独的护理，使用方便，结构简单。

最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的宗旨和范围，其均应涵盖在本实用新型的权利要求范围当中。
