一种一次性腰侧集尿装置的制作方法

本实用新型涉及医疗用具技术领域，特别涉及一种用于膀胱切除患者的一次性腰侧集尿装置。

背景技术：

膀胱癌病人有些情况下需要全部切除膀胱，膀胱切除之后，在患者腹部进行皮肤造口手术，把患者输尿管连接到造口，采用外置的造口袋来进行体外集尿；目前尿路造口袋有两种实现方式，一种是以国外产品为主的粘贴式产品，用一个胶盘粘贴在造口周围，胶盘中间开口，然后在胶盘上悬挂集尿(集便)袋；这种产品的核心问题是固定底盘的粘胶需全天24小时粘贴在造口周围，长期使用对皮肤产生各种各样的问题，比如红肿、发炎、溃烂等；造口袋固定之后，造口与造口袋内形成密闭空间，尿液热气熏蒸造口，夏天尤其严重，可能会造成造口感染；另外因为需要固定底盘，必须事先对皮肤进行清理，晾干，涂抹油膏，固定底盘等工作，患者特别是老年人很难一个人自理，给家人带来很多的额外护理工作；再者，粘贴式造口袋为一次性产品，长年累月的使用，给患者带来了沉重的家庭负担。

基于患者需求，产生了另外一种束腰式腰侧集尿器，如康得宝腰侧集尿器，它是用一个集尿接口容器罩在造口之上，然后用一条腰带，把集尿容器束在腰间进行固定；白天的时候，集尿接口容器通过导尿管道连接到下部的集尿袋上，集尿袋作为集尿容器进行集尿，患者可以到处活动；这种方式减少了对皮肤的伤害，减少了患者对家属的依赖，大大的降低了患者家庭的费用。

但是，目前这两种方式患者都必须悬挂尿袋，尿袋的存在非常不便，幅度大的动作尿袋会跟着摆动，影响患者生活；夏天的时候穿外衣，尿袋会显现出来，影响到患者的尊严；另外有些年轻的患者，还有性的需求，但是挂着尿袋是无法进行的。还有一些特殊场合，比如短时间参加一个活动，比如婚礼、仪式等；或者家里招待客人，时间不长；还有出差、旅游的时候，晚上休息不可能把家里的尿垫带在身上。还有一些婴儿和儿童患者，皮肤非常嫩，带尿袋无法解决他们的日常生活问题，给年轻的父母带来了极大的困扰和痛苦。

技术实现要素：

本实用新型提供一种一次性腰侧集尿装置，解决现有的腰侧集尿装置使用不便捷的问题。

为解决上述技术问题，本实用新型的技术方案为：

一种一次性腰侧集尿装置，包括长条形状的吸水部，所述吸水部包括吸尿芯层、透水的内部包覆层和不透水的外部包覆层，所述内部包覆层包覆在吸尿芯层贴合患者皮肤的一面外，所述外部包覆层包覆在吸尿芯层远离患者皮肤的一面和侧面外，所述内部包覆层外设有隔湿衬底层，所述隔湿衬底层与所述外部包覆层连接，所述隔湿衬底层对应患者造口的位置处设置有开口。

其中，优选地，所述吸水部的两端分别设置有绑扎带，两条所述绑扎带在患者身后可连接在一起，

其中，优选地，所述隔湿衬底层外边缘处设置有松紧部。

本实用新型的有益效果：

本实用新型为膀胱切除患者提供了一种特殊情况下使用的非常便捷的产品，非常轻巧好用，随手一束，告别尿袋，能够方便安全快捷的使用，保护患者的尊严。一套产品可以使用1-2个小时，为患者特别是年轻患者过夫妻生活创造了可能，改善他们的体验。也为患者招待客人、参加活动、旅游休闲提供了一种新的轻松的解决方案。另外，对于婴儿和儿童，完全无法使用尿袋的患者，提供了一种有效的解决方法。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型一次性腰侧集尿装置的结构示意图；

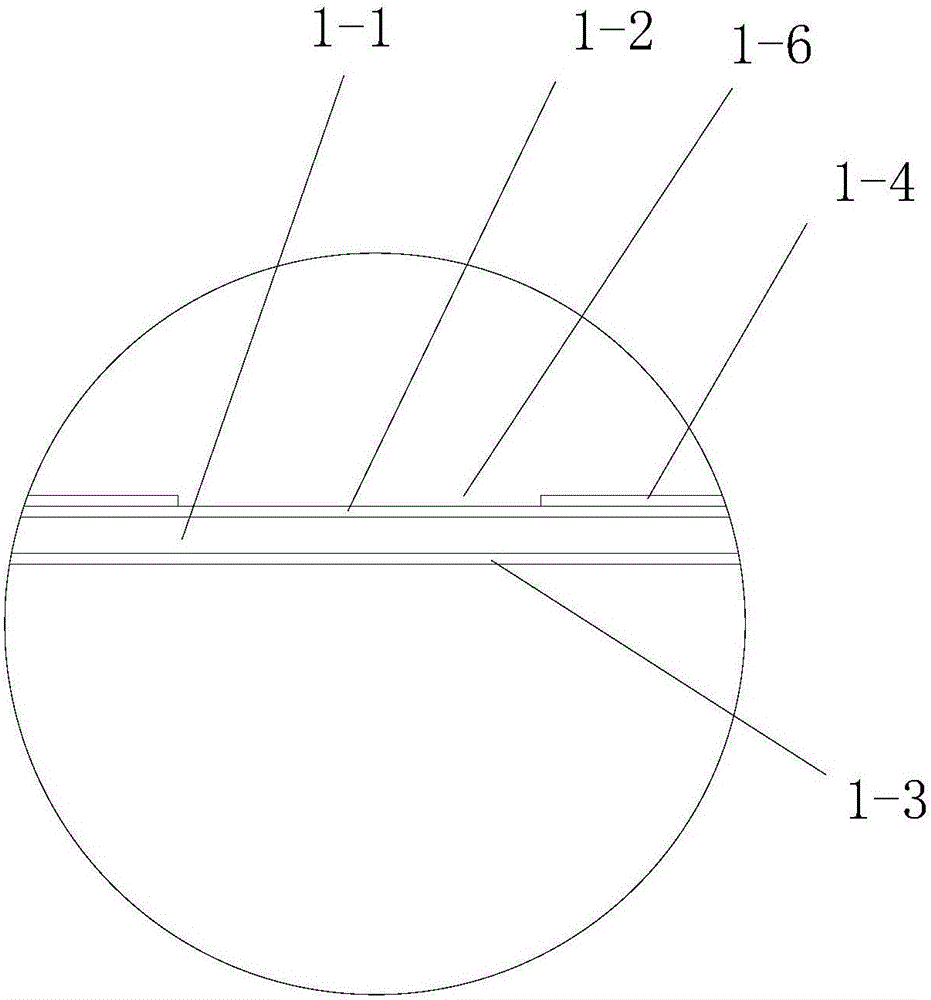

图2为图1中A部局放大图；

图3为图1沿B-B向的剖面图。

图中，1.吸水部，1-1.吸尿芯层，1-2.内部包覆层，1-3.外部包覆层，1-4.隔湿衬底层，1-5.松紧部，1-6.开口，2.绑扎带

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

如图1～图3所示，本实施例提供一种一次性腰侧集尿装置，包括长条形状的吸水部1，吸水部1包括吸尿芯层1-1、透水的内部包覆层1-2和不透水的外部包覆层1-3，吸尿芯层1-1由采用柔软的吸水材料摊平成层状，内部包覆层1-2包覆在吸尿芯层1-1贴合患者皮肤的一面外，外部包覆层1-3包覆在吸尿芯层1-1远离患者皮肤的一面和侧面外，用来防止尿液从吸尿芯层1-1外泄。内部包覆层1-2外设有不透水的隔湿衬底层1-4，隔湿衬底层1-4与外部包覆层1-3连接，隔湿衬底层1-4对应患者造口的位置处设置有开口1-6，使内包覆层直接贴合患者造口和皮肤，其他位置隔湿衬底层1-4贴合皮肤，防止吸水层和内包覆层的液体挨着身体带来不适。

其中，吸水部1的两端分别设置有绑扎带2，两条绑扎带2端部可设置粘贴带，使两条绑扎带2连接在一起，将集尿装置束在患者腰上；也可直接将两条绑扎带2绑在身后。

其中，隔湿衬底层1-4外边缘处设置有松紧部1-5，使集尿装置有向中间蜷缩的趋势，拉开抻平束在腰上以后能够贴紧皮肤。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
