一种两件式腰侧集尿装置的制作方法

本实用新型涉及医疗器械技术领域，特别涉及一种用于膀胱切除患者的两件式腰侧集尿装置。

背景技术：

膀胱癌病人有些情况下需要全部切除膀胱，膀胱切除之后，在患者腹部进行皮肤造口手术，把患者输尿管连接到造口，采用外置的造口袋来进行体外集尿；目前尿路造口袋有两种实现方式，一种是以国外产品为主的粘贴式产品，用一个胶盘粘贴在造口周围，胶盘中间开口，然后在胶盘上悬挂集尿袋；这种产品的核心问题是固定底盘的粘胶需24小时粘贴在造口周围，长期使用对皮肤产生各种各样的问题，比如红肿、发炎、溃烂等；造口袋固定之后，造口与造口袋内形成密闭空间，尿液热气熏蒸造口，夏天尤其严重，可能会造成造口感染；另外因为需要固定底盘，必须事先对皮肤进行清理，晾干，涂抹油膏，固定底盘等工作，患者特别是老年人很难一个人自理，给家人带来很多的额外护理工作；再者，粘贴式造口袋为一次性产品，长年累月的使用，给患者带来了沉重的家庭负担。

技术实现要素：

本实用新型提供一种两件式腰侧集尿装置，解决现有的两件式腰侧集尿器采用黏胶方式粘贴固定带来对皮肤的伤害问题。

为解决上述技术问题，本实用新型的技术方案为：

一种两件式腰侧集尿装置，包括非粘胶底盘和集尿袋，所述非粘胶底盘贴身一面设有软胶材料层，所述非粘胶底盘的中心设有透孔，透孔周围设有圆环状的底盘挂扣；所述集尿袋上设置进液口，所述进液口处设置有与所述底盘挂扣相配合的袋体挂扣。

其中，优选地，所述软胶材料层为硅胶层、橡胶层或PU层

其中，优选地，还包括腰带和固定压板，所述腰带与所述固定压板的两端连接，所述固定压板中部设置有嵌入孔，所述底盘挂扣穿过所述底盘嵌入孔，使底盘被固定压板按压在患者身体表面。

本实用新型的有益效果：

本实用新型摈弃了传统两件式必须用黏胶把底盘固定到造口周围皮肤上的做法，采用非黏胶材料，通过腰带和固定压板的方式，将底盘固定到身体表面，软性材料与身体接触良好，能够到达粘胶的防漏结果；对身体没有任何坏处，不会造成皮肤红肿发炎溃烂，随时可以拿掉，能够简单清洗后反复使用，在保护患者的时候大大的降低了患者的使用成本。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

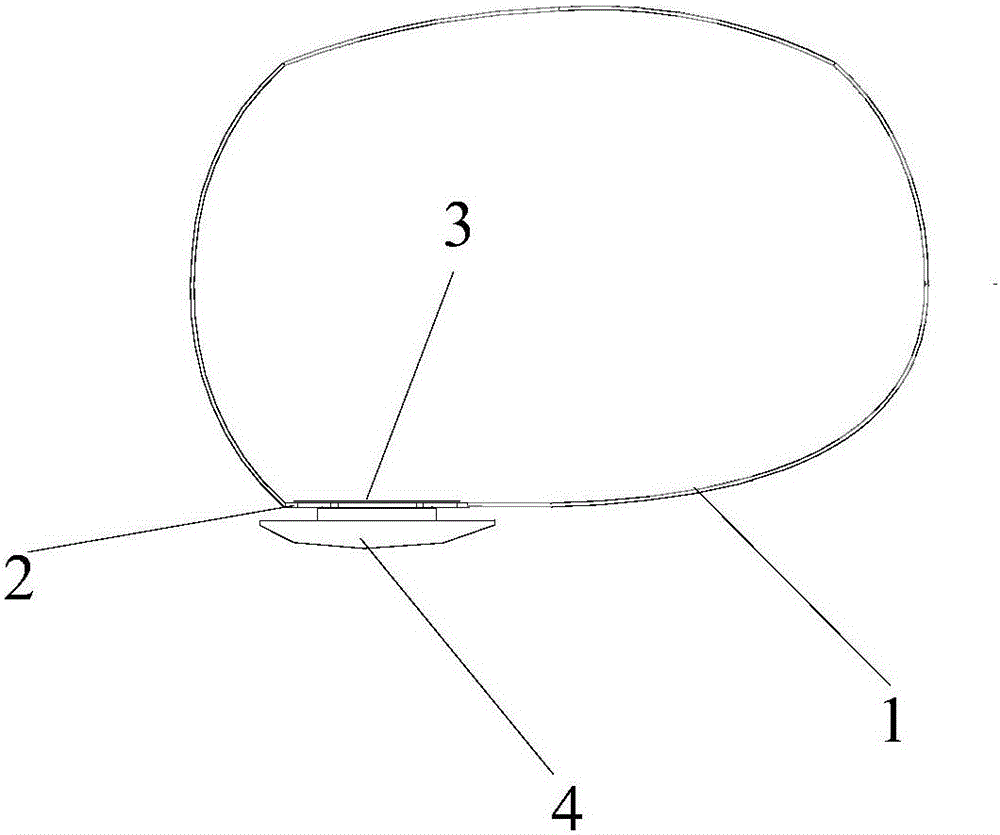

图1为本实用新型两件式腰侧集尿装置的结构示意图；

图2为图1沿A向视图；

图3为本实用新型中底盘的结构示意图；

图4为本实用新型中集尿袋的结构示意图。

图中，1.腰带，2.固定压板，3.非粘胶底盘，4.集尿袋，4-1.进液口，4-2.袋体挂扣，4-3.出液口，5.透孔，6.底盘挂扣

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

如图1～图4所示，本实施例提供一种两件式腰侧集尿装置，包括非粘胶底盘3和集尿袋4，非粘胶底盘3贴身一面设有软胶材料层，非粘胶底盘3的中心设有透孔5，透孔5周围设有圆环状的底盘挂扣6；集尿袋4上设置进液口4-1，进液口4-1处设置有与底盘挂扣6相配合的袋体挂扣4-2，集尿袋4底部设置有出液口4-3。采用非黏胶材料，通过腰带1和固定压板2的方式，将底盘固定到身体表面，软性材料与身体接触良好，能够到达粘胶的防漏结果；对身体没有任何坏处，不会造成皮肤红肿发炎溃烂，随时可以拿掉，能够简单清洗后反复使用，在保护患者的时候大大的降低了患者的使用成本。

其中，软胶材料层为硅胶层，也可以为橡胶层、PU层等其它的软胶材料层。

还包括腰带1和固定压板2，腰带1与固定压板2的两端连接，固定压板2中部设置有嵌入孔，底盘挂扣6穿过底盘嵌入孔，使底盘被固定压板2按压在患者身体表面。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
