一种用于足底韧带重建的医疗器械的制作方法

本发明涉及医疗器械技术领域，具体涉及一种用于足底韧带重建的医疗器械。

背景技术：

足部疼痛是影响足部功能的重要原因，引起足部疼痛的原因较多，而足底韧带病变是主要原因。足底韧带急性损伤或慢性劳损在临床较为常见，如跗趾关节骨折及脱位、跟骨粉碎性骨折、跟痛症等，多伴有足底长、短韧带或跖腱膜的损伤及断裂，可导致足弓塌陷等并发症。因足底解剖结构复杂，组织坚韧，开放式显露足底韧带时损伤严重，且断裂韧带直接缝合较为困难；目前临床修复方法多为恢复关节或骨折的解剖复位，韧带自行瘢痕愈合，但瘢痕的弹性模量及韧性低于韧带，对足弓的维持力量降低，易引起足底疼痛，影响患者行走、负重及劳动能力，若引起瘢痕挛缩，可导致高弓足，影响患者生活。

技术实现要素：

为解决足底韧带修复，本发明提供了一种用于足底韧带重建的医疗器械，采用微创操作行自体肌腱或异体肌腱移植修复断裂或损伤的韧带，操作范围位于跗骨底面及足底血管、神经、肌腱背面，避免了开放性修复对足底韧带及神经、血管的损伤。

本发明采用以下技术方案实现，一种用于足底韧带重建的医疗器械，包括：导向针，包括圆柱形带有针尖的圆导针，前端为针尖、后端为连接部的导向探针，前端为球形结构的钝导针，前后均有连接部的连接导针；

圆筒形的空心锯，空心锯的前端设有便于钻透骨质锯齿结构，锯齿后设有容腔，容腔的侧面设有便于取出容腔内骨柱滑槽，容腔后方设有空心锯，包括前端锯齿状结构便于钻透骨质，侧方长方形滑槽便于取出空心锯内骨柱，后方设置带有通孔的手柄，导向针可以在通孔内活动；

用于导向针导向的导向器，包括竖直的导管，导管的一侧设有连通的弯管；

扩张器套管，包括前方带内螺纹的硬空管，中间为软空管，后方为硬空管；扩张器头，包括带有与扩张器套管相配合的外螺纹，尾端为十字形结构，内部设有配合导向针的通孔。

进一步的，还包括用于将扩张器头与扩张器套管固定的空心扳手，空心扳手的两端为硬空管，中间部分为可使导向针穿过的软性空心管，固定扳手一端设有钻转柄，另一端设有与扩张器头相配合的十字结构，与导针相配合的圆柱部。

进一步的，所述导向针之间为勾爪连接或螺纹连接的一种。

本发明的有益之处在于，本装置结构简单操作方便，能够利用各个导向针进行操作，扩张器套管与扩张器头的结合和分离可靠，在使用过程中避免出现难以取出的问题，解决了现有技术中依靠自行愈合的缺陷，免去依靠大型设备操作的麻烦，成本低廉，效果显著。

附图说明

图1 本发明空心锯的结构示意图；

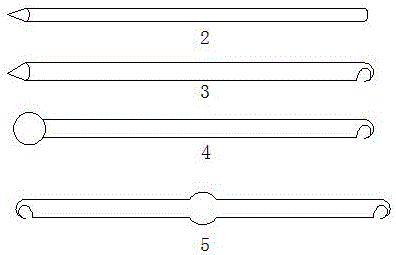

图2 本发明导向针组件结构示意图；

图3 本发明导向针连接示意图；

图4 本发明导向器结构示意图；

图5本发明扩张器结构示意图；

图6 本发明空心扳手结构示意图；

图中1.空心锯，2.圆导针，3.导向探针，4.钝导针，5.连接导针，6.勾连接，7.螺纹连接，8.导向器，9.扩张器套管，10.扩张器头，11.空心扳手。

具体实施方式

下面结合附图对本发明作进一步说明。

如图1和图2所示，本发明提供一种用于足底韧带重建的医疗器械，包括以下部件：导向针，包括圆柱形带有针尖的圆导针2，前端为针尖、后端为连接部的导向探针3，前端为球形结构的钝导针4，前后均有连接部的连接导针5。

圆筒形的空心锯1，空心锯1的前端设有便于钻透骨质锯齿结构，锯齿后设有容腔，容腔的侧面设有便于取出容腔内骨柱滑槽，容腔后方设有空心锯，包括前端锯齿状结构便于钻透骨质，侧方长方形滑槽便于取出空心锯内骨柱，后方设置带有通孔的手柄，导向针可以在通孔内活动。

如图4所示，用于导向针导向的导向器8，包括竖直的导管，导管的一侧设有连通的弯管，导向器按照需要的方向实现导向作用。

如图5所示，扩张器套管9，包括前方带内螺纹的硬空管，中间为软空管，后方为硬空管；扩张器头10，包括带有与扩张器套管相配合的外螺纹，尾端为十字形结构，内部设有配合导向针的通孔。

如图6所示，为了实现扩张器头与扩张器套管固定，还设有空心扳手11，空心扳手11的两端为硬空管，中间部分为软性空心管，导向针可沿着硬空管和空心管前后移动。空心扳手的一端设有钻转柄，另一端设有与扩张器头相配合的十字结构。导向针沿着内部可操作连接，使用时，将扩张器头沿着扩张器套管植入，利用空心扳手旋转螺纹，组成扩张器。

如图3所示，导向针之间为勾爪连接或螺纹连接的一种。

利用本发明提供的用于足底韧带重建的医疗器械的方法，包括以下步骤：

1）确定位置后插入圆导针，用空心锯1钻透骨质，利用滑槽取出容腔内的骨柱；

2）将导向器8植入，保持需要的方向；

3）植入导向探针3，保持导向探针的方向，连接导针5导出；

4）空心扳手将扩张器套管和扩张器头组合成扩张器，与导向器结合；

5）将钝导针置入扩张器内，钝导针4牵引出钝性扩张通道；

6）利用空心扳手将扩张器头取下，连接导针5取出扩张器头；

7）利用连接导针5操作修复；

8）将取出骨柱利用空心锯回植。

本发明提供的用于足底韧带重建的医疗器械，自足背切口，显露出跖骨基底，自跖骨基底处斜行钻入圆导针2，C臂检查确定位置满意后，用空心锯1钻透骨质，取出钻取的骨柱，将导向器8植入骨隧道，保持需要的方向，植入导向探针3，保持探针紧贴足跗骨底层，自足胫侧或腓侧穿出，连接导针5导出至皮外。用空心扳手将扩张器套管和扩张器头组合成扩张器组装成扩张器，将钝导针4置入扩张器内，将钝导针导出至跖骨基底，牵引钝性扩张通道至跖骨基底，连接导针5导出至足胫侧或腓侧。利用空心扳手将扩张器头螺丝旋转取下，取出扩张器头，利用连接导针5将自体或异体肌腱导致跖骨基底骨隧道，重建肌腱止点，将取出骨柱回植，可吸收线固定，近端肌腱行肌腱止点重建或与韧带、肌腱编制缝合，完成足底韧带重建。
