下肢康复器的制作方法

本实用新型涉及医疗器械技术领域，特别涉及一种下肢康复器。

背景技术：

对于术后需要长期卧床静养的患者，肢体功能锻炼缺失，易导致肢体尤其是下肢功能萎缩，因此需要定期进行康复锻炼。患者可以通过护理人员来辅助、指导康复锻炼，但存在人工护理费时、费力的缺陷，实际效果并不理想，且长期进行人工护理，费用高昂；但现有装置一般存在如下缺陷：不能根据患者的康复情况适时地增加阻力，康复效果不理想；不能直接安装于病床上，患者使用不方便。

技术实现要素：

本申请人针对现有技术的上述缺点，进行研究和改进，提供一种下肢康复器，其具有简单实用、方便操作的特点。

为了解决上述问题，本实用新型采用如下方案：

一种下肢康复器，包括固定安装在地面上的升降台、螺旋安装于所述升降台上的夹紧固定座、安装于所述夹紧固定座内的转轮机；所述转轮机包括圆柱形的外壳、同轴转动安装于所述外壳内的转轴、分别接触安装于所述转轴上下两侧的制动块、安装于所述转轴两端的脚踏板及螺旋安装于所述外壳中央及所述制动片上片中央的加力旋钮，所述加力旋钮上设有压力传感器及安装于所述加力旋钮的扭盘上的扭力显示器。

作为上述技术方案的进一步改进：

所述夹紧固定座为鱼叉形，所述制动片位于外壳轴向中间位置，所述制动片上片的中央设有与所述加力旋钮配合的螺纹。

本实用新型的技术效果在于：

本实用新型利用升降台能在患者需要时将下肢康复器升到患者需要的位置，能在患者不需要时隐藏于床下而不影响患者的休息；转轮机能帮助患者活动下肢，设有加力旋钮及扭力显示器能根据患者的康复情况设置不同扭力，能适时调整有利于患者的康复。

附图说明

图1为本实用新型的结构示意图。

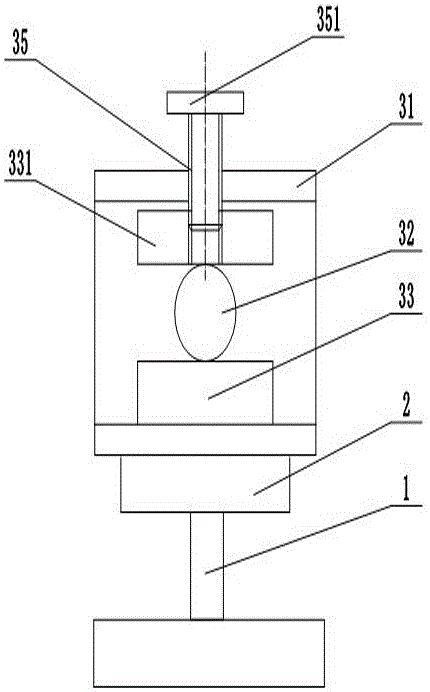

图2为图1的A处剖视图。

图中：1、升降台；2、夹紧固定座；3、转轮机；31、外壳；32、转轴；33、制动片；331、上片；34、脚踏板；35、加力旋钮；351、扭盘；352、扭力显示器；100、病床；101、活动板。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明。

如图1、图2所示，本实施例的下肢康复器，包括固定安装在地面上的升降台1、螺旋安装于升降台1上的鱼叉形的夹紧固定座2、安装于夹紧固定座2内的转轮机3；转轮机3包括圆柱形的外壳31、同轴转动安装于外壳31内的转轴32、分别接触安装于转轴32上下两侧的制动块33、安装于转轴32两端的脚踏板34及螺旋安装于外壳31中央及制动片33上片331中央的加力旋钮35，制动片33位于外壳31轴向中点，制动片上片331的中央设有与加力旋钮35配合的螺纹，加力旋钮35上设有压力传感器及安装于加力旋钮35的扭盘351上的扭力显示器352。

当患者需要使用下肢康复器时，打开病床100上的活动板101并将升降台1上升至合适位置，患者双脚放在脚踏板34上，前后蹬脚踏板34进行康复运动，可以患者的康复情况调节加力旋钮35至合适的扭力，患者或医护人员可以通过扭力显示器352读取当前扭力值。若患者想要坐立做康复运动，则可取出夹紧固定座2及转轮机3并放置于地面上，此时患者可坐立于床上或轮椅上进行康复运动，其扭力调节方法与上述躺卧使用时一致。

以上所举实施例为本实用新型的较佳实施方式，仅用来方便说明本实用新型，并非对本实用新型作任何形式上的限制，任何所属技术领域中具有通常知识者，若在不脱离本实用新型所提技术特征的范围内，利用本实用新型所揭示技术内容所作出局部改动或修饰的等效实施例，并且未脱离本实用新型的技术特征内容，均仍属于本实用新型技术特征的范围内。
