乳腺康复仪的制作方法

本实用新型涉及一种乳腺康复仪。

背景技术：

人体凸出部位全息理论指出：人体的每一个凸出部位(特别是耳、手、脚)都是人体的缩影，都包含了人体上的全部生理信息及遗传信息。人体上所有器官对应的穴位，都在凸出部位(耳、手、脚)中有规律地排列，得到全面地反映。这样，可以通过对凸出部位的治疗来解除病患，并对全身起到保健作用。

但是针对乳腺的康复仪不能灵活的定位穴位，因此治疗效果较为低下。

技术实现要素：

本实用新型要解决的技术问题是提供一种乳腺康复仪，本装置通过电极组件可以根据乳房的形状灵活的定位，提高治疗和保健效果，同时适用性更强。

为解决上述问题，本实用新型采用如下技术方案：

一种乳腺康复仪，包括锥形结构的乳罩本体，及配合所述乳罩本体的信号发生器，所述乳罩本体的顶部轴心位置处设置有乳头定位环部，所述乳罩本体的表面环形设置有两个以上的镂空槽，在所述乳罩本体的表面设置有多个端部，所述端部内配合有电极组件，所述乳罩本体的表面设置有配合所述电极组件的电极插孔，所述信号发生器具有第一电极插孔，所述电极插孔和所述第一电极插孔之间配合有导线，所述电极组件包括金属软管，所述金属软管安插在所述端部内，所述金属软管远离所述端部的那一端设置有环部，在所述环部内配合有调节柱，所述调节柱的下端面设置有支架片，所述支架片的下表面设置有配合所述电极插孔的电极片，所述调节柱的上端延伸至所述环部的上方，所述调节柱延伸至所述环部上方的那一端的外圈位置处设置有限位凸块，所述调节柱上套设有压紧弹簧，所述压紧弹簧相抵在所述支架片和所述环部之间。

优选地，所述乳头定位环部的内圈位置处设置有卫生棉圈，所述卫生棉圈与所述乳头定位环部之间活动连接。

优选地，所述乳罩本体的外圈位置处环形设置有两个以上的负压罩。

本装置通过信号发生器发出对人体有益的复合音频脉冲，通过连续波和断续波刺激人体乳腺部位的穴位，疏通经络、调节气血、平衡阴阳、激发细胞活力，从而发挥其治病、健身的功效。

本实用新型的有益效果是：本装置通过电极组件可以根据乳房的形状灵活的定位，提高治疗和保健效果，同时适用性更强，本装置的结构较为简单，成本较为低廉，适合推广使用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的俯视图；

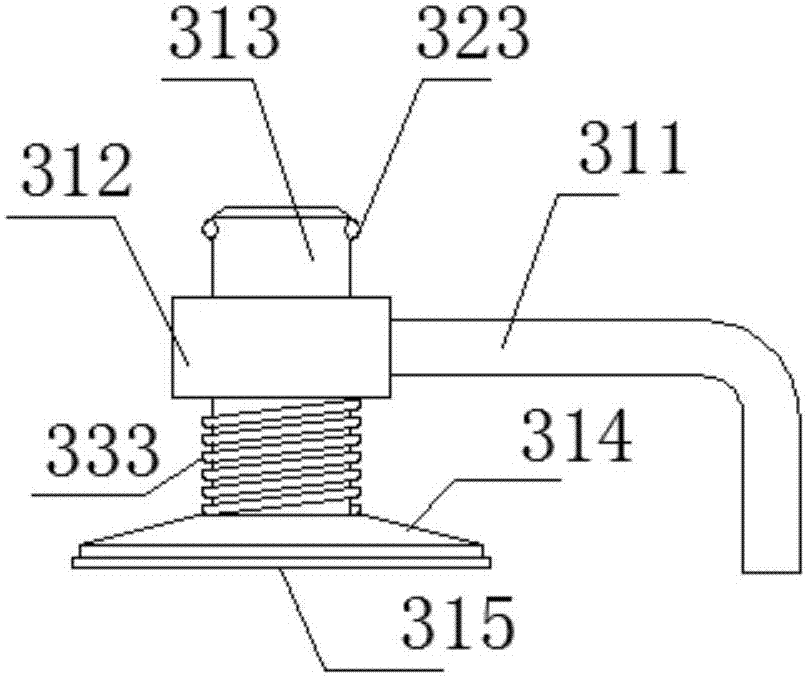

图2为电极组件的结构示意图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

参阅图1和图2所示的一种乳腺康复仪，包括锥形结构的乳罩本体1，及配合所述乳罩本体1的信号发生器2，所述乳罩本体1的顶部轴心位置处设置有乳头定位环部101，所述乳罩本体1的表面环形设置有两个以上的镂空槽102，在所述乳罩本体1的表面设置有多个端部103，所述端部103内配合有电极组件3，所述乳罩本体1的表面设置有配合所述电极组件3的电极插孔301，所述信号发生器2具有第一电极插孔201，所述电极插孔301和所述第一电极插孔201之间配合有导线4，所述电极组件3包括金属软管311，所述金属软管311安插在所述端部103内，所述金属软管311远离所述端部103的那一端设置有环部312，在所述环部312内配合有调节柱313，所述调节柱313的下端面设置有支架片314，所述支架片314的下表面设置有配合所述电极插孔301的电极片315，所述调节柱313的上端延伸至所述环部312的上方，所述调节柱313延伸至所述环部312上方的那一端的外圈位置处设置有限位凸块323，所述调节柱313上套设有压紧弹簧333，所述压紧弹簧333相抵在所述支架片314和所述环部312之间。

本实用新型中一个较佳的实施例，所述乳头定位环部101的内圈位置处设置有卫生棉圈111，所述卫生棉圈111与所述乳头定位环部101之间活动连接。

本实用新型中一个较佳的实施例，所述乳罩本体1的外圈位置处环形设置有两个以上的负压罩121，可以对负压罩进行抽真空，使得负压罩更好的吸附在身体上，确保治疗的可靠性。

本实用新型的有益效果是：本装置通过电极组件可以根据乳房的形状灵活的定位，提高治疗和保健效果，同时适用性更强，本装置的结构较为简单，成本较为低廉，适合推广使用。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等同物界定。
