便携式手持艾灸器的制作方法

本实用新型涉及医疗艾灸技术领域，特别是一种便携式手持艾灸器。

背景技术：

艾灸器，又称艾疗导入器，就是可随意固定在肢体上的任何部位，受灸者可自行调节艾粒与皮肤的距离的器具。当艾粒（艾条）在相对密封的艾灸器具内燃烧时，产生的热量不易散发，久久作用于腧穴，火力均衡，渗透力强，作用不中断。器具在治疗中起到了充分利用艾叶燃烧时产生的热效、药效、烟熏等有效成份对穴位和经络进行的刺激，集热效、药效、烟熏三效合一，提高了传统艾灸的疗效。

通过艾灸器产生的热力渗透肌肤，可以温通经络，行气活血，祛湿逐寒，消肿散结，温经止痛，平衡阴阳，促进血液循环，调整脏腑功能，促进机体新陈代谢，增强抵抗力，起到防病健身的作用。

但是传统的艾灸器，都是把艾烧好之后放置在一个艾灸盒内，然后把艾灸盒绑在需要艾灸的部位（常见的有手握艾条对病灶进行熏烤），这种艾灸治疗方法缓慢且费力，需要长时间把艾灸盒绑定在身体上，行动不方便，且时间长了，该部位容易酸麻疼痛，而且艾灸盒在艾灸时，不能边艾灸边按摩，艾灸效果差，不能促进血液的加快循环，艾灸效率低。

所以本实用新型提供一种新的方式来解决此问题。

技术实现要素：

针对上述情况，为克服现有技术之缺陷，本实用新型之目的就是提供一种便携式手持艾灸器，有效的解决了传统的艾灸盒不能移动，艾灸效果差，艾灸效率低的问题。

其解决的技术方案是，包括吹风机状的壳体，壳体包括有手柄，壳体由前外壳和后外壳可拆卸连接组成，后外壳内设有可旋转的扇叶，后外壳后端可拆卸连接有后风罩，后外壳上设有调节开关，前外壳内固定有艾条罩桶，艾条罩桶外壁上设有多个呈圆周均布的第一透气孔，艾条罩桶的后端口设有后罩板，后罩板上设有多个呈圆周均布的竖向弹性艾条隔板，每两个艾条隔板之间和多个艾条隔板的中间形成艾条卡槽，构成将艾条卡在艾条卡槽内的结构，艾条卡槽内固定有置于后罩板上的支簧，艾条隔板上设有多个第二透气孔，艾条隔板的另一端连接有相同直径大小的前罩板，前外壳的前端设有前风罩。

本实用新型结构巧妙，通过对艾条吹风的结构，把艾热作用到病灶部位，使用方便，并且可以作用到多个部位，可以边吹艾热边揉搓作用部位，加快血液的流动，促进人体对艾热的吸收，而且效率高。

附图说明

图1为本实用新型主视图示意图。

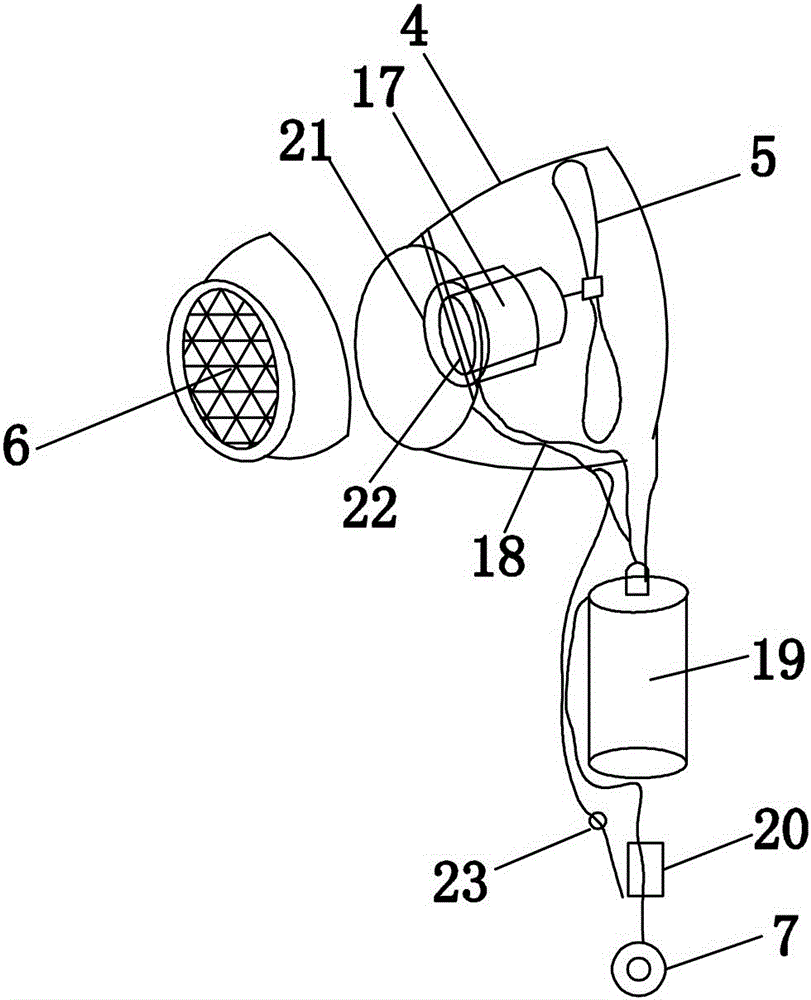

图2为本实用新型后外壳示意图。

图3为本实用新型前外壳示意图。

图4为本实用新型后罩板示意图。

图5为本实用新型前罩板示意图。

图6为本实用新型艾条罩桶示意图。

图7为本实用新型艾条隔板示意图。

图8为本实用新型前风罩示意图。

具体实施方式

以下结合附图对本实用新型的具体实施方式作进一步详细说明。

由图1至图8给出，本实用新型包括吹风机状的壳体1，壳体1包括有手柄2，壳体1由前外壳3和后外壳4可拆卸连接组成，后外壳4内设有可旋转的扇叶5，后外壳4后端可拆卸连接有后风罩6，后外壳4上设有调节开关7，前外壳3内固定有艾条罩桶8，艾条罩桶8外壁上设有多个呈圆周均布的第一透气孔9，艾条罩桶8的后端口设有后罩板10，后罩板10上设有多个呈圆周均布的竖向弹性艾条隔板11，每两个艾条隔板11之间和多个艾条隔板11的中间形成艾条卡槽12，构成将艾条卡在艾条卡槽12内的结构，艾条卡槽12内固定有置于后罩板10上的支簧13，艾条隔板11上设有多个第二透气孔14，艾条隔板11的另一端连接有相同直径大小的前罩板15，前外壳3的前端设有前风罩16。

所述的扇叶5经置于其后端的电机17控制，电机17经电线18连接有固定于后外壳4手柄2内的电池19，电池19连接有调速器20，电机17上设有电机套壳21，电机套壳21内嵌于后外壳4内的电机固定座22上。

所述的调节开关7置于后外壳4的手柄2上。

所述的后外壳4的手柄2端头设有固定孔23。

所述的艾条隔板11有三个且相互不接触。

所述的前外壳3的前端口上设有凹槽24，前罩板15上设有与凹槽24相对应的卡片25。

所述的前罩板15和后罩板10上分别设有第三透气孔26和第四透气孔27。

所述的前外壳3的后端和前端设有第一固定孔28。

所述的手柄2上设有第二固定孔29。

本实用新型使用时，

把点燃的艾条卡在支簧13内，使艾条置于艾条卡槽12内，由于艾条隔板11具有弹性，所以每个艾条卡槽12内均可放置艾条，当只有一根艾条时，可以把艾条卡在多个艾条隔板11的中间处，也就是后罩板10的圆心处，使多个艾条隔板11的侧边卡住艾条，当艾条固定好之后，把整体的后罩板10、前罩板15放置在艾条罩桶8内，其中在固定时，把艾条全部放置在艾条罩桶8之后，旋转前罩板15，使前罩板15上的卡片25与凹槽24吻合固定，即可将艾条固定在艾条罩桶8内。

开启调节开关7，电池19对电机17供电，电机17启动扇叶5旋转，扇叶5经后风罩6抽风对艾条进行送风助燃，由于前罩板15、后罩板10、艾条罩桶8、艾条隔板11上分别设有第三透气孔26、第四透气孔27、第一透气孔9、第二透气孔14，这样扇叶5在对艾条吹风时，艾条所燃烧的艾热可以充分的从前风罩16吹出直接送到病灶表面。

另外，安装时，艾条压缩支簧13，随着艾条的燃烧，艾条会越来越短，此时支簧13就可以起到作用，支簧13向前推进艾条，保证可以稳固平衡的将艾热于出风口的距离吹出。

调节开关7不仅可以控制扇叶5的启动和关闭，同时可以经调速器20控制电机17的转速，而且艾条罩桶8、前罩板15、后罩板10都可拆卸连接，方便艾条的安装和拆卸，使用时，手握手柄2，前风罩16对准病灶部位，持续向病灶部位送出艾热，而且可以在治疗时，方便的对病灶部位进行揉搓，加快血液的流动和对艾热的吸收，并且可以作用多个部位，不再受艾灸盒的固定和手持熏手的弊端，而且事半功倍。

本实用新型结构巧妙，通过对艾条吹风的结构，把艾热作用到病灶部位，使用方便，并且可以作用到多个部位，可以边吹艾热边揉搓作用部位，加快血液的流动，促进人体对艾热的吸收，而且效率高。
