内镜下血管插管穿刺针的制作方法

本实用新型涉及一种内镜下血管插管穿刺针。

(二)

背景技术：

内脏血管内注射药物、测量压力及血流动力学研究，内脏血管内血液成分分析等对疾病的诊断和治疗起着非常重要的作用。目前主要通过内镜下穿刺来完成，由于穿刺针针尖非常锋利，再加上心跳、呼吸及消化道等不自主运动，因此特别容易造成穿刺针针尖穿到血管壁或划破血管引起大出血及危及生命的并发症。目前在临床工作中极少开展此类工作，由此试验只能在动物身上来完成。本系统可解决上述问题。

(三)

技术实现要素：

本实用新型要解决的技术问题是提供一种内镜下血管插管穿刺针，操作安全性高，使用效果好。

为此，本实用新型采取以下技术方案：

一种内镜下血管插管穿刺针，包括有针体、针尖和针柄，所述针尖和针柄布置在针体两端，所述针体上套装有针鞘和针鞘柄，针鞘柄安装在针鞘尾部，相邻针柄布置，所述针体和针柄为 中空结构，所述针鞘密封安装在针体上，所述针体前端位于针鞘外侧的侧壁上开有侧孔。

所述针体的针尖呈锲形。

所述侧孔为两个，相邻布置。

本实用新型的工作过程是：在内镜下选好穿刺点，将所述穿刺针刺入血管，当针体侧孔有血液流出，说明穿刺针已经成功刺入血管，这时拔出手柄，将穿刺用导丝沿针柄和针体的空腔插至血管腔内一定深度固定，退出穿刺针；然后将血管留置管沿穿刺用导丝插入血管内，退出穿刺用导丝，固定血管留置管，完成内镜下血管插管术。

本实用新型的优点是：1、穿刺完即可拔出穿刺针，采用血管留置管留置在血管中，避免了尖锐的针尖划破血管壁引起的各种危害，使用更安全；2、通过血管留置管注射药物、采集血液样本、或测压及血流动力学研究，更加准确、安全、可靠。

(四)附图说明

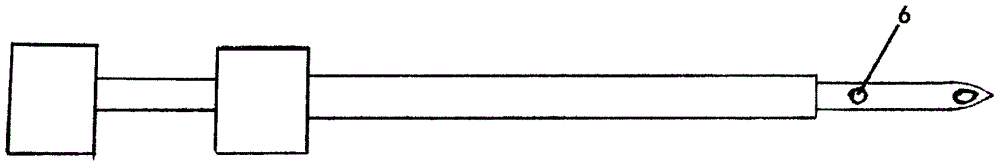

图1为本实用新型结构示意图；

图2为图1的俯视图。

(五)具体实施方式

参照附图1、2，一种内镜下血管插管穿刺针，包括有针体1、针尖2和针柄3，所述针尖和针柄布置在针体两端，所述针体上套装有针鞘4和针鞘柄5，针鞘柄安装在针鞘尾部，相邻针柄布 置，所述针体和针柄为中空结构，所述针鞘密封安装在针体上，所述针体前端位于针鞘外侧的侧壁上开有侧孔6。所述针体的针尖呈锲形。所述侧孔为两个，相邻布置。
