防堵塞胸腔闭式引流管的制作方法

本实用新型属于医用导管技术领域，特别涉及一种防堵塞胸腔闭式引流管。

背景技术：

胸腔闭式引流是胸外科的常用技术，其通过手术切口或者穿刺点将各种胸腔闭式引流管的末端置入胸腔内，通过引流管将气体或液体引流出胸腔，达到治疗目的。现有技术中，对胸腔闭式引流管的研究主要集中在2个方面：一是防止引流管意外滑落，如申请号为201410070759.7的发明创造是专门针对胸腔闭式引流管的防滑脱方案；二是防止引流管的堵塞，申请号为201420540459.6的发明创造就属于此例。

临床实务中，除了要防止胸腔闭式引流管的滑脱和堵塞，另一个令医务人员苦恼的是：在更换胸腔引流瓶或转运病人时，由于胸腔闭式引流管质地较硬，需要用笨重的血管钳夹闭引流管，而且为了防止漏气一般需要用2把血管钳同时夹住引流管的2个不同地方。非常费力，且需要多人操作。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种防堵塞胸腔闭式引流管，其可方便地疏通管路。

为了实现上述目的，本实用新型的技术方案如下：一种防堵塞胸腔闭式引流管，包括管体，所述管体的顶端设置有至少2个侧方引流孔，管体内设置有一活动塞和一牵引绳；管体的中下部设置有一支管，支管的端部设置有密封盖，密封盖有一朝向支管的支柱，支柱上有通孔，牵引绳的一端固定在活动塞上，牵引绳的另一端穿过通孔和至少2个侧方引流孔后亦固定在活动塞上。

当发现引流管的管路堵塞时，打开密封盖，可以看到支柱的两侧有2段牵引绳，拉动其中一侧的牵引绳则牵引绳整体环转，从而带动活动塞沿着管体上下移动，起到疏通管路的作用。在正常引流时，可以把活动塞牵引至支管内，不影响正常的引流。由于牵引绳在侧方引流孔内来回运动，侧方引流孔也不易被堵塞。

作为改进，所述管体的顶端设置有凹陷，侧方引流孔位于凹陷内，牵引绳位于2个侧方引流孔之间的部分亦位于凹陷内。由于2个侧方引流孔之间的上方有牵引绳的阻挡，而且牵引绳可以定期来回抽动，使得侧方引流孔不易被堵塞。牵引绳位于2个侧方引流孔之间的部分位于凹陷内，也能防止牵引绳的抽动与病人的肌体产生摩擦。

作为改进，所述活动塞为呈圆形的片状体，牵引绳与活动塞的固定点位于圆形的两个对称的象限点上；当片状体朝向管体的横截面方向转动时，片状体能贴合管体的内壁实现对管体的密封。

圆形的片状体竖直地在管体内移动时，被导流的液体仍可以从管体和片状体之间的间隙流过。在更换胸腔引流瓶或转运病人时，把密封盖打开后，一手固定一侧的牵引绳，另一手拉动另一侧的牵引绳，则可以把竖直的片状体慢慢牵引至水平，达到密封管路的目的。

作为进一步改进，所述支管的孔径不小于活动塞的直径。该方案方便把活动塞留置在支管内，防止正常引流时，活动塞对被引流的液体造成阻碍。

作为进一步改进，所述活动塞呈半球形，牵引绳与活动塞的2个固定点分别位于半球形顶部的边缘和半球形的底部，半球形的顶部能贴合管体的内壁实现对管体的密封。该方案拉着位于半球形底部一侧的牵引绳可以实现对管路的封闭，移动时可以对管路的全断面进行清扫。

作为进一步改进，所述支管的孔径不小于活动塞半球形顶部的直径。该方案方便把活动塞留置在支管内，防止正常引流时，活动塞对被引流的液体造成阻碍。

综上所述，本实用新型能快速、省力地疏通胸腔闭式引流管，还能实现对引流管管路的密封，减少医护人员在更换胸腔引流瓶或转运病人时的工作强度。

附图说明

图1为本实用新型实施例1的结构示意图；

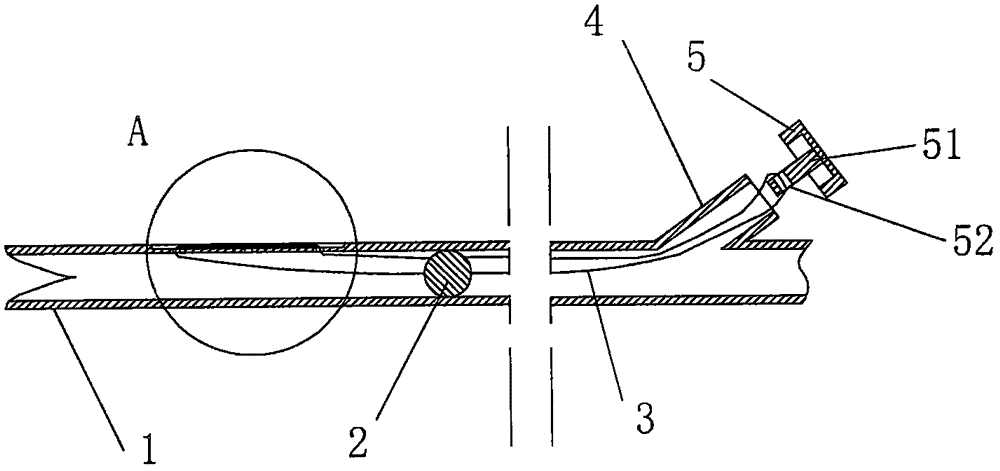

图2为本实用新型实施例1中引流管的部分剖视图；

图3为图2中A部的放大图；

图4为本实用新型实施例2中引流管的部分剖视图。

图中：1、管体；11、侧方引流孔；12、凹陷；2、活动塞；3、牵引绳；4、支管；5、密封盖；51、支柱；52、通孔。

具体实施方式

实施例1

如图1-3所示，一种防堵塞胸腔闭式引流管，包括管体1，管体1的顶端设置有呈条状的凹陷12，凹陷12沿着管体1纵向设置，凹陷12设置有至少2个侧方引流孔11。管体1内设置有一活动塞2和一牵引绳3；管体1的中下部设置有一支管4，支管4的端部设置有密封盖5，密封盖5有一朝向支管4的支柱51，支柱51上有通孔52，牵引绳3的一端固定在活动塞2上，牵引绳3的另一端穿过通孔52和至少2个侧方引流孔11后亦固定在活动塞2上。牵引绳3位于2个侧方引流孔11之间的部分亦位于凹陷12内。牵动支柱51边的牵引绳3，则牵引绳3整体发生环转。

活动塞2为呈圆形的片状体，材质为橡胶。牵引绳3与活动塞2的固定点位于圆形的两个对称的象限点上。当片状体朝向管体1的横截面方向转动时，片状体能贴合管体1的内壁实现对管体1的密封。

支管4的孔径不小于活动塞2的直径。

实施例2

如图4所示，本实施例与实施例1的不同之处在于：

活动塞2呈半球形，牵引绳3与活动塞2的2个固定点分别位于半球形顶部的边缘和半球形的底部，半球形的顶部能贴合管体1的内壁实现对管体1的密封。支管4的孔径不小于活动塞2半球形顶部的直径。
