一种肛管排气装置的制作方法

本实用新型是一种肛管排气装置，属于医疗器械技术领域。

背景技术：

目前医院在给患者治疗过程中，当需要对患者进行肛管排气时，要用到肛管、收集袋和排液管，收集袋上设有刻度，用以收集患者体内排出气体的量，在排出气体的过程中，会有液体一起流至收集袋内。医护人员在排气完成后，需要将收集袋内的引流液排出后，再取走收集袋。医护人员一般用瓶子或杯子来收集排出的引流液，由于排液管与瓶子或杯子之间没有密封，导致排液过程中异味很重，影响病房空气质量，且排液完成后排液管内有液体残留，会滴到地面，影响地面卫生。因此，有必要研制一种肛管排气装置，以解决上述问题。

技术实现要素：

有鉴于此，本实用新型目的是提供一种肛管排气装置，在排出引流液时全密闭，不会有异味扩散至病房，且排液完成后排液管内不会有残留液体滴落至地面。

为了实现上述目的，本实用新型通过如下的技术方案来实现：一种肛管排气装置，包括肛管、收集袋和排液管，所述肛管的下端插入到收集袋内，所述排液管的上端与收集袋连通，排液管上设有调节阀，所述排液管包括与收集袋连通的软管和与所述软管连通的硬管，在所述硬管上套设有用以与收集引流液的瓶子的瓶口相适配的瓶盖。

进一步地，所述硬管包括上端与软管连通的第一硬管和套设在所述第一硬管外的第二硬管，所述第一硬管的下端为盲端，第一硬管的下端侧面开有排液孔，所述瓶盖套设在第二硬管上，所述第二硬管可滑动至第一硬管的下端以阻止所述排液孔向外排出引流液。

本实用新型的有益效果：本实用新型的一种肛管排气装置，包括肛管、收集袋和排液管，所述肛管的下端插入到收集袋内，所述排液管的上端与收集袋连通，排液管上设有调节阀，所述排液管包括与收集袋连通的软管和与所述软管连通的硬管，在所述硬管上套设有用以与收集引流液的瓶子的瓶口相适配的瓶盖。该结构的肛管排气装置，在排出引流液时全密闭，不会有异味扩散至病房，且排液完成后排液管内不会有残留液体滴落至地面。

附图说明

图1为本实用新型的结构示意图；

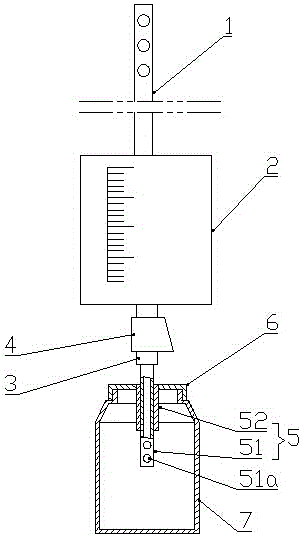

图2为本实用新型的肛管排气装置与瓶子连接在一起时的结构示意图。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-2，本实用新型提供一种技术方案：一种肛管1排气装置，包括肛管1、收集袋2和排液管，所述肛管1的下端插入到收集袋2内，所述排液管的上端与收集袋2连通，排液管上设有调节阀4，所述排液管包括与收集袋2连通的软管3和与所述软管3连通的硬管5，软管3方便与收集袋2连接，所述调节阀4设置在软管3上，在所述硬管5上套设有用以与收集引流液的瓶子7的瓶口相适配的瓶盖6。在用瓶子7收集引流液时，将硬管5的下端插入到瓶子7内，转动瓶子7，使瓶口与所述瓶盖6连接在一起，从而形成一个密闭的空间，进而阻止了引流液异味扩散至病房中，污染病房空气。

作为上述方案的进一步改进，所述硬管5包括上端与软管3连通的第一硬管51和套设在所述第一硬管51外的第二硬管52，所述第一硬管51的下端为盲端，第一硬管51的下端侧面开有排液孔51a，所述瓶盖6套设在第二硬管52上，所述第二硬管52可滑动至第一硬管51的下端以阻止所述排液孔51a向外排出引流液，通过上述设置可以避免排液完成后有残留液滴滴落至地面的情况发生。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
