西医内科用护理架的制作方法

本实用新型涉及一种西医内科用护理架，属于医疗装置技术领域。

背景技术：

西医内科医护人员每天都需要做的工作是为病人护理和输液，输液是由静脉滴注输入体内的大剂量注射液，通常包装在玻璃或塑料的输液瓶或袋中，使用时将输液瓶或输液袋放在护理架上，通过输液器调整滴速，持续而稳定地进入静脉，以补充体液、电解质或提供营养物质，现有技术中均是将输液瓶或输液袋支架挂在护理架上，医护人员在移动护理架的过程中非常不便，有可能造成输液瓶或输液袋掉落在地上，同时由于医护人员在为病人输液时需要携带很多物品，仅仅依靠双手推动使其移动至指定的位置较为麻烦，不利于工作效率的提高，同时增加了医护人员的劳动强度。

技术实现要素：

本实用新型的目的在于提供一种西医内科用护理架，具备保护装置避免输液瓶在移动的过程中发生意外，同时能够跟随医护人员移动至任意位置进行护理和输液，提高了工作效率，降低了医护人员的劳动强度。

本实用新型所述的西医内科用护理架，包括护理架本体和遥控器，护理架本体包括底座，底座的下方设有万向轮，底座的上方联接有套筒，套筒的上方联接有升降杆，升降杆的底端位于套筒的内部，升降杆顶端的左右两侧联接有横杆，套筒上联接有摇臂，横杆的下方通过联接机构固定联接有保护壳，保护壳内部的上端设有重量传感器模块，重量传感器模块的下方联接有挂钩，保护壳的下端设有贯穿其内部的通孔，保护壳的外部设有报警器和警示灯，重量传感器模块连接报警器和警示灯，重量传感器模块和报警器通过无线传输模块与移动终端实现数据通讯，底座的内部设有第一控制器，底座的外部设有无线接收部分，万向轮的上方连接驱动电机，第一控制器连接驱动电机和无线接收部分，遥控器上设有第二控制器和无线发射部分，无线接收部分和无线发射部分实现数据通讯。

医护人员进行日常的输液工作时，通过遥控器实现本护理架的移动，通过按动遥控器上的按键实现护理架前进、后退、转弯等动作，使其跟随医护人员进入输液的位置，到达输液的位置后，将输液瓶放入保护壳内，放置时将输液瓶的一端挂在挂钩上，另一端联接输液管并使输液管从保护壳下方的通孔内穿出，穿出后由医护人员为病人进行输液，需要调整高度时，通过转动摇臂可以实现升降杆高度的变化，以适应不同的环境需要，重量传感器模块包括重量传感器和控制器，在输液的过程中，重量传感器模块实时测量输液瓶的重量，控制器内设定最小的重量值，在重量值达到设定的数值时，控制器驱动报警器发出报警声，同时警示灯不断闪烁，同时将报警信息和重量的信息通过无线传输模块传输至移动终端，以提醒医护人员前去查看。

所述的联接机构的一端焊接在横杆的下方，另一端通过螺栓联接保护壳，确保保护壳与横杆联接可靠。

所述的保护壳为C字形，开口朝向外侧，放置时将输液瓶从开口处放入，C字形的保护壳有效保护输液瓶免受损伤。

所述的套筒的左右两侧分别联接有若干个消毒箱和储物箱，消毒箱内盛放消毒用品供医护人员消毒，储物箱用于盛放日常护理所需的其他用品。

所述的无线传输模块位于横杆的上方，无线传输模块为WIFI模块、3G模块、4G模块中的一种或多种。

所述的移动终端包括手机和平板电脑，移动终端为医护人员随时携带的智能设备。

本实用新型与现有技术相比，具有如下有益效果：

提供一种西医内科用护理架，具备保护装置避免输液瓶在移动的过程中发生意外，可以有效对输液瓶实施防护，同时能够跟随医护人员移动至任意位置进行输液，无需医护人员用手进行推动，提高了工作效率，降低了医护人员的劳动强度，可广泛应用于医护人员日常的护理和输液过程中。

附图说明

图1为本实用新型实施例的结构示意图；

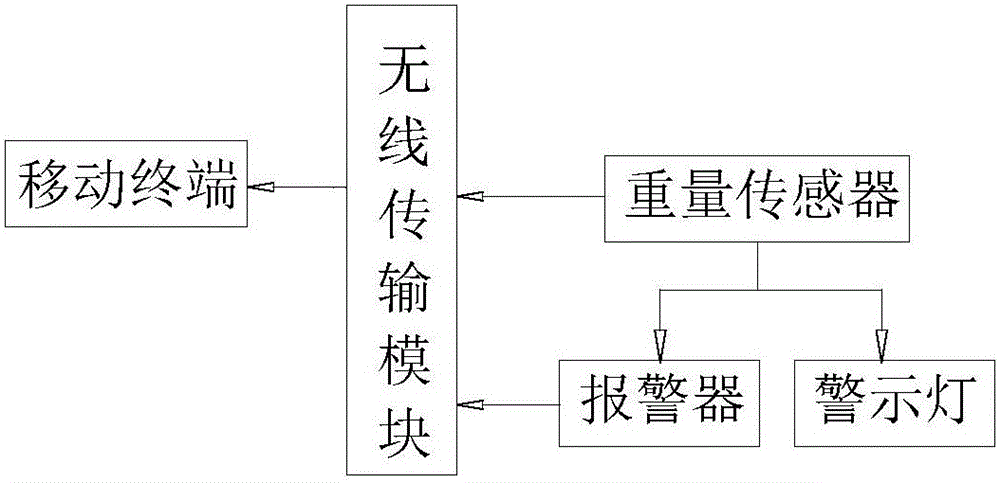

图2为本实用新型实施例中重量传感器模块的电路连接框图；

图3为本实用新型实施例中第一控制器的电路连接框图；

图中：1、万向轮；2、驱动电机；3、底座；4、套筒；5、储物箱；6、升降杆；7、通孔；8、保护壳；9、警示灯；10、报警器；11、联接机构；12、横杆；13、无线传输模块；14、重量传感器模块；15、挂钩；16、摇臂；17、消毒箱；18、无线接收部分。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明：

实施例

如图1-3所示，本实用新型所述的西医内科用护理架，包括护理架本体和遥控器，护理架本体包括底座3，底座3的下方设有万向轮1，底座3的上方联接有套筒4，套筒4的上方联接有升降杆6，升降杆6的底端位于套筒4的内部，升降杆6顶端的左右两侧联接有横杆12，套筒4上联接有摇臂16，横杆12的下方通过联接机构11固定联接有保护壳8，保护壳8内部的上端设有重量传感器模块14，重量传感器模块14的下方联接有挂钩15，保护壳8的下端设有贯穿其内部的通孔7，保护壳8的外部设有报警器10和警示灯9，重量传感器模块14连接报警器10和警示灯9，重量传感器模块14和报警器10通过无线传输模块13与移动终端实现数据通讯，底座3的内部设有第一控制器，底座3的外部设有无线接收部分18，万向轮1的上方连接驱动电机2，第一控制器连接驱动电机2和无线接收部分18，遥控器上设有第二控制器和无线发射部分，无线接收部分18和无线发射部分实现数据通讯。

为了进一步说明上述实施例，联接机构11的一端焊接在横杆12的下方，另一端通过螺栓联接保护壳8。

为了进一步说明上述实施例，保护壳8为C字形，开口朝向外侧。

为了进一步说明上述实施例，套筒4的左右两侧分别联接有若干个消毒箱17和储物箱5。

为了进一步说明上述实施例，无线传输模块13位于横杆12的上方，无线传输模块13为WIFI模块、3G模块、4G模块中的一种或多种。

为了进一步说明上述实施例，移动终端包括手机和平板电脑。

本实施例的工作原理为：医护人员进行日常的输液工作时，通过遥控器实现本护理架的移动，通过按动遥控器上的按键实现护理架前进、后退、转弯等动作，使其跟随医护人员运动至输液的位置，到达输液的位置后，将输液瓶放入保护壳8内，放置时将输液瓶的一端挂在挂钩15上，另一端插入输液管并使输液管从保护壳8下方的通孔7内穿出，穿出后由医护人员为病人进行输液，需要调整高度时，通过转动摇臂16可以实现升降杆6高度的变化，以适应不同的环境需要，重量传感器模块14包括重量传感器和控制器，在输液的过程中，重量传感器实时测量输液瓶的重量，控制器内设定最小的重量值，在重量值达到设定的数值时，控制器驱动报警器10发出报警声，同时警示灯9不断闪烁，并将报警信息和重量的信息通过无线传输模块13传输至移动终端，以提醒医护人员前去查看。

采用以上结合附图描述的本实用新型的实施例的西医内科用护理架，具备保护装置避免输液瓶在移动的过程中发生意外，同时能够跟随医护人员移动至任意位置进行护理和输液，提高了工作效率，降低了医护人员的劳动强度。但本实用新型不局限于所描述的实施方式，在不脱离本实用新型的原理和精神的情况下这些对实施方式进行的变化、修改、替换和变形仍落入本实用新型的保护范围内。
