一种智能导航眼镜系统的制作方法

本实用新型涉及网络应用技术领域，具体涉及一种智能导航眼镜系统。

背景技术：

随着计算机、电子技术、网络应用技术的日益发展，智能眼镜等设备逐渐走入人们的生活，智能眼镜具有普通眼镜的功能，同时还具有特殊的功能服务于特定人群，例如对于一些家长来说，最为担心的就是孩子，现有的设备具有定位功能，可随时随地的知道孩子所在的位置，但无法满足家长直观的看到孩子所看到的东西，看到孩子所走过的路，阻碍了家长与孩子之间的沟通，同时也不利于安全，对于一些视力较差的特殊群体来说，可以有效的提高其出行的便利，智能眼镜具有导航的功能，通过导航定位、线路指引和语音提示等功能为其服务，但却忽略了设备本身的意外因素，若设备内的导航装置出现偏差，使盲人无法到达预定地点，存在安全隐患。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种可以通过自动装置导航或手动方式指引的可视的智能导航眼镜系统。

本实用新型解决其技术问题是采取以下技术方案实现的：

一种智能导航眼镜系统，包括智能眼镜和移动智能终端，所述智能眼镜包括语音输入模块、控制装置、开关、语音输出模块、图像处理装置、GPS定位装置、摄像头和无线通信装置，所述移动智能终端包括自动处理模块、手动处理模块、无线通信装置和处理器，所述自动处理模块包括语音识别模块和图像分析装置，所述手动处理模块包括显示屏和语音传输模块，所述智能眼镜通过所述无线通信装置与所述移动智能终端连接，所述控制装置分别与所述摄像头、所述图像处理装置、所述GPS定位装置、所述语音输入模块和所述语音输出模块连接，所述处理器分别与所述语音识别模块、所述图像分析装置、所述显示屏和所述语音传输模块连接，所述开关与所述控制装置、所述无线通信装置连接，所述智能眼镜的左眼镜腿上靠近眼镜片的位置设有充电口，所述智能眼镜的右眼镜腿上靠近眼镜片的位置设有开关，所述智能眼镜的下框架上设有电池和所述无线通信装置，另一下框架上设有所述图像处理装置和所述GPS定位装置，所述智能眼镜的上框架上设有所述摄像头，所述智能眼镜的眼镜片之间的框架上设有所述语音输入模块和所述控制装置，所述语音输出模块设于眼镜腿上靠近耳朵佩戴的位置，所述电池与所述充电口连接。

在上述智能导航眼镜系统中，进一步的，所述语音输出模块有两个，处于对称位置。

本实用新型的优点和积极效果是：

1、本实用新型通过智能眼镜获取周围图像信息并实时传送至预设的移动智能终端，可有效帮助盲人、不熟悉道路或者迷路的人提供精准的导航路线，无需查看手机或地图，语音提示导航路线。

2、本实用新型的移动智能终端包括自动处理模块和手动处理模块，在预设的移动智能终端导航出现问题时，还可以根据手动处理模块进行导航，极大的保证了导航的成功性，若使用者为盲人，极大的保证了使用者的安全性。

3、本实用新型的移动智能终端可以选择处理模块的种类，预设移动智能终端的持有者可以选择通过手动方式对其进行导航，同时可以看到使用者看到的图像，促进感情。

附图说明

以下将结合附图和实施例来对本实用新型的技术方案作进一步的详细描述，但是应当知道，这些附图仅是为解释目的而设计的，因此不作为本实用新型范围的限定。此外，除非特别指出，这些附图仅意在概念性地说明此处描述的结构构造，而不必要依比例进行绘制。

图1是实施例的结构示意图；

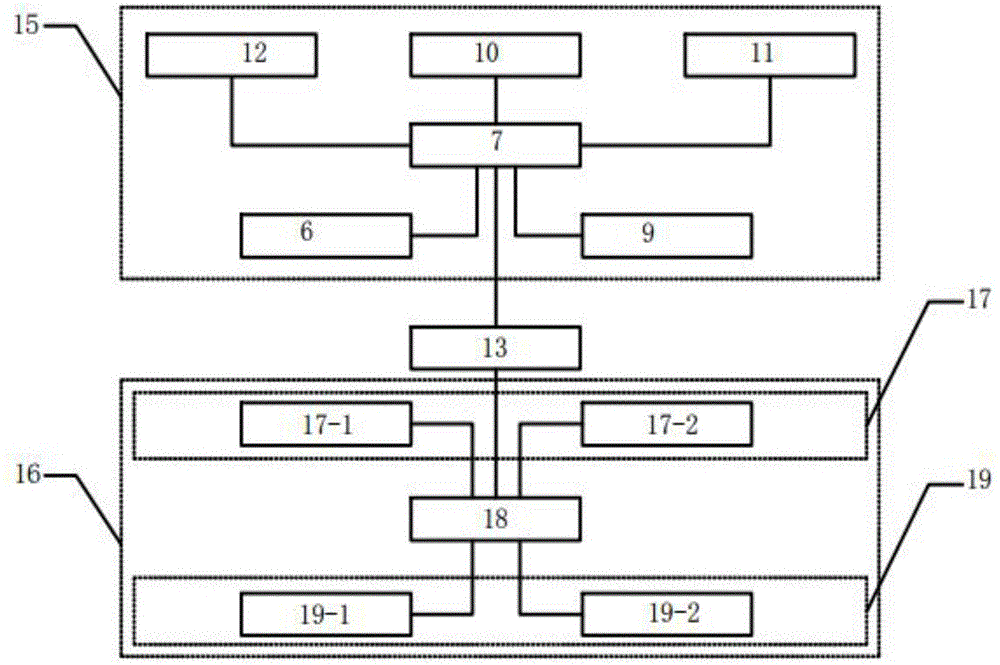

图2是实施例的系统结构示意图。

图中：

1.眼镜腿、1-1.右眼镜腿、1-2.左眼镜腿、2.眼镜片、3.上框架、4.下框架、5.充电口、6.语音输入模块、7.控制装置、8.开关、9.语音输出模块、10.图像处理装置、11.GPS定位装置、12.摄像头、13.无线通信装置、14电池、15.智能眼镜、16.移动智能终端、17.自动处理模块、17-1.语音识别模块、17-2.图像分析装置、18.处理器、19.手动处理模块、19-1.显示屏、19-2.语音传输模块

具体实施方式

首先，需要说明的是，以下将以示例方式来具体说明本实用新型的智能导航眼镜系统的具体结构、特点和优点等，然而所有的描述仅是用来进行说明的，而不应将其理解为对本实用新型形成任何限制。此外，在本文所提及各实施例中予以描述或隐含的任意单个技术特征，或者被显示或隐含在各附图中的任意单个技术特征，仍然可在这些技术特征(或其等同物)之间继续进行任意组合或删减，从而获得可能未在本文中直接提及的本实用新型的更多其他实施例。另外，为了简化图面起见，相同或相类似的技术特征在同一附图中可能仅在一处进行标示。

如图1、图2所示，一种智能导航眼镜系统，包括智能眼镜15和移动智能终端16，智能眼镜15具有普通眼镜的功能，同时具有智能导航的功能，智能眼镜15包括眼镜腿1、眼镜片2、上框架3、下框架4、充电口5、语音输入模块6、控制装置7、开关8、语音输出模块9、图像处理装置10、GPS定位装置11、摄像头12、无线通信装置13和电池14，移动智能终端16包括自动处理模块17、手动处理模块19、无线通信装置13和处理器18，自动处理模块17无需人为干预，自动规划出导航线路传送至智能眼镜15中，手动处理模块19是完全人为导航，移动智能终端16的持有者可以看到智能眼镜15使用者所看到的图像，并实时传送至显示屏19-1上，移动智能终端16的持有者通过语音传输模块19-2对智能眼镜15使用者进行导航，自动处理模块17包括语音识别模块17-1和图像分析装置17-2，手动处理模块19包括显示屏19-1和语音传输模块19-2，移动智能终端16的持有者可以选择使用手动处理模块19或自动处理模块17，智能眼镜15通过无线通信装置13与移动智能终端连接16。

控制装置7分别与摄像头12、图像处理装置10、GPS定位装置11、语音输入模块6和语音输出模块9连接，处理器18分别与语音识别模块17-1、图像分析装置17-2、显示屏19-1和语音传输模块19-2连接，电池14与充电口5连接，开关8与控制装置7、无线通信装置13连接,，当开启开关8时，无线通信装置13开启，智能眼镜15可以与移动智能终端16进行匹对，连接成功后即可使用，同时开关8开启，控制装置7启动，智能眼镜15处于开启状态。

充电口5设于左眼镜腿1-2上靠近眼镜片2的位置，为了便于语音输入模块接收使用者发出的语音指令，语音输入模块6和控制装置7设于眼镜片2之间的框架上，开关8设于右眼镜腿1-1上靠近眼镜片2的位置，语音输出模块9设于眼镜腿上1靠近耳朵佩戴的位置，语音输出模块9有两个，位于左眼镜腿1-2和右眼镜腿1-1的对称位置，目的是为了便于使用者清楚地听到语音导航声音，图像处理装置10和GPS定位装置11设于下框架4上，摄像头12设于上框架3上，无线通信装置13和电池14设于另一个下框架4上。

使用时，开启开关8，智能眼镜15启动，通过无线通信装置13连接智能眼镜15和移动智能终端16，使用者通过语音输入装置6输入所去目的地名称，摄像头12获取使用者周围实时图像，将语音和图像发送至移动智能终端16，移动智能终端16的持有者可以选择自动处理模块17或手动处理模块19，若选择自动处理模块17，语音识别模块17-1识别声音指令，图像分析装置17-2分析图像信息，结果发送至处理器18，处理器18再将导航信息发送至语音输出模块9，使用者根据语音导航即可，过程中，摄像头12实时发送图像至图像分析装置17-2，若图像中有大块障碍物或坑沟等，同样会通过语音输出模块9提示使用者，对于盲人使用者来说具有极大的安全性，若选择手动处理模块19，使用者所发送的信息将会显示在显示屏19-1上，移动智能终端16的持有者可以通过语音传输模块19-2发送语音至语音输出模块9，此时使用者听到的导航声音将是移动智能终端16的持有者的声音，若持有者临时突然有事，可以切换到自动处理模块17。

本实施例中，通过智能眼镜获取周围图像信息并实时传送至预设的移动智能终端，可有效帮助盲人、不熟悉道路或者迷路的人提供精准的导航路线，无需查看手机或地图，语音提示导航路线，移动智能终端可以选择自动处理模块和手动处理模块，在预设的移动智能终端导航出现问题时，还可以根据手动处理模块进行导航，极大的保证了导航的成功性。

以上实施例对本实用新型进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
