猪用采精装置的制作方法

本实用新型涉及畜禽养殖设备领域，具体的说是一种猪用采精装置。

背景技术：

目前，已知的公猪没有专用的采精装置，育种员基本采用徒手采精，这样的采精方式一是卫生要求不达标，导致公猪精液品质降低。二是徒手采精很容易导致疾病传染、公猪阴茎受损，降低公猪有效使用年限。三是徒手采精技术对育种员臂力、握力等要求比较高，不适合大众推广。

技术实现要素：

本实用新型所要解决的技术问题是：提供一种可刺激公猪产精的猪用采精装置。

为了解决上述技术问题，本实用新型采用的技术方案为：猪用采精装置，包括采精筒和集精瓶，所述内筒的一端设有开口且开口沿采精筒轴向逐渐减小，所述集精瓶设置在采精筒另一端，所述内筒沿其轴向设置有支撑结构，所述支撑结构被内筒包覆住，所述采精筒的材质为硅胶，所述支撑结构的材质为钢丝。

进一步的，所述支撑结构的两端设有阻挡片，所述阻挡片设置在钢丝的两端。

进一步的，所述采精筒的外壁上设有手持部。

进一步的，所述手持部为采精筒外壁上与人手掌形状相配的凹陷部。

进一步的，所述手持部为把手。

进一步的，所述采精筒设有内螺纹，所述集精瓶设有外螺纹，所述采精筒和集精瓶通过内螺纹和外螺纹的配合连接。

本实用新型的有益效果在于：采精筒的材质为硅胶，采精筒内沿其轴向设置有钢丝作为支撑结构，通过手握手持部，使得采精筒内壁缩小，直接刺激公猪阴茎，促进公猪快速排出精液。

附图说明

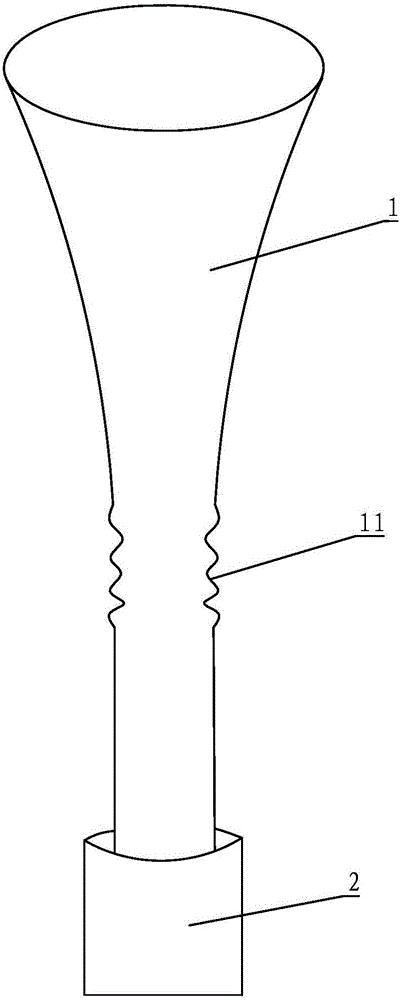

图1为本实用新型实施例猪用采精装置的结构示意图。

图2为本实用新型实施例猪用采精装置的结构示意图。

标号说明：

1、采精筒；11、手持部；2、集精瓶；3、支撑结构；4、阻挡片。

具体实施方式

为详细说明本实用新型的技术内容、所实现目的及效果，以下结合实施方式并配合附图予以说明。

本实用新型最关键的构思在于：采精筒的材质为硅胶，采精筒内沿其轴向设置有钢丝作为支撑结构，钢丝向公猪提供直接刺激，促进公猪产精。

请参照图1和图2，猪用采精装置，包括采精筒1和集精瓶2，所述内筒的一端设有开口且开口沿采精筒轴向逐渐减小，所述集精瓶设置在采精筒另一端，所述内筒沿其轴向设置有支撑结构3，所述支撑结构被内筒包覆住，所述采精筒的材质为硅胶，所述支撑结构的材质为钢丝。

从上述描述可知，本实用新型的有益效果在于：采精筒的材质为硅胶，采精筒内沿其轴向设置有钢丝作为支撑结构，钢丝向公猪提供直接刺激，促进公猪产精。

进一步的，所述支撑结构的两端设有阻挡片4。

由上述描述可知，钢丝两端设有阻挡片，阻挡片同样采用钢性材质，防止钢丝穿出内筒导致公猪受伤。

进一步的，所述采精筒的外壁上设有手持部11。

进一步的，所述手持部为采精筒外壁上与人手掌形状相配的凹陷部，该凹陷部与采精筒一体成型。

进一步的，所述手持部为把手，所述把手内设有挤压部位。

进一步的，所述采精筒设有内螺纹，所述集精瓶设有外螺纹，所述采精筒和集精瓶通过内螺纹和外螺纹的配合连接。

由上述描述可知，在采精筒上设置内螺纹，集精瓶设置外螺纹，可方便的拆装集精瓶。

请参照图1和图2，本实用新型的实施例为：猪用采精装置，包括采精筒1和集精瓶2，所述内筒的一端设有开口且开口沿采精筒轴向逐渐减小，所述集精瓶设置在采精筒另一端，所述内筒沿其轴向设置有支撑结构3，所述支撑结构被内筒包覆住，所述采精筒的材质为硅胶，所述支撑结构的材质为钢丝。所述支撑结构的两端设有阻挡片4。所述采精筒的外壁上设有手持部11。所述手持部为采精筒外壁上与人手掌形状相配的凹陷部。所述采精筒设有内螺纹，所述集精瓶设有外螺纹，所述采精筒和集精瓶通过内螺纹和外螺纹的配合连接。

在上述实施例中，所述手持部还可以是把手。

综上所述，本实用新型提供的猪用采精装置的有益效果在于：采精筒的材质为硅胶，采精筒内设置有钢丝作为支撑结构；支撑结构被采精筒包覆；钢丝两端设有阻挡片，阻挡片采用钢性材质，防止钢丝穿出内筒导致公猪受伤；在采精筒上设置内螺纹，集精瓶设置外螺纹，可方便的拆装集精瓶。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等同变换，或直接或间接运用在相关的技术领域，均同理包括在本实用新型的专利保护范围内。
