猪用采精装置的制作方法

本实用新型涉及畜禽养殖设备领域，具体的说是一种猪用采精装置。

背景技术：

目前，已知的公猪没有专用的采精装置，育种员基本采用徒手采精，这样的采精方式一是卫生要求不达标，导致公猪精液品质降低。二是徒手采精很容易导致疾病传染、公猪阴茎受损，降低公猪有效使用年限。三是徒手采精技术对育种员臂力、握力等要求比较高，不适合大众推广。

技术实现要素：

本实用新型所要解决的技术问题是：提供一种可刺激公猪产精的猪用采精装置。

为了解决上述技术问题，本实用新型采用的技术方案为：猪用采精装置，包括内筒和外筒，所述内筒的一端设有开口且开口沿内筒轴向逐渐减小，所述内筒套设在外筒内，所述内筒的外壁设有凸起结构，所述内筒沿其轴向设置有支撑结构，所述支撑结构被内筒包覆住。

进一步的，所述内筒的外壁密布有凹槽，所述外筒的壁上相对于凹槽设置有通孔，所述凸起结构设置于所述凹槽内并通过通孔与外筒连接。

进一步的，所述支撑结构为钢丝，钢丝两端设有阻挡片。

进一步的，所述凸起结构为球状体。

进一步的，所述球状体的表面设有凸起。

进一步的，还包括把手，所述把手与外筒连接。

进一步的，所述内筒的材质为柔性材料，所述外筒的材质为刚性材料。

进一步的，所述内筒的底端设有集精瓶。

本实用新型的有益效果在于：通过将内筒套设在外筒内，内筒开口逐渐减小使其与母猪阴道形状相仿，且内筒外壁上设有凹入结构，旋动连接件，将凸起结构向内挤压，使得内筒内壁产生凸起，刺激公猪产精；内筒设有支撑结构，可使内筒不易皱缩到一起。

附图说明

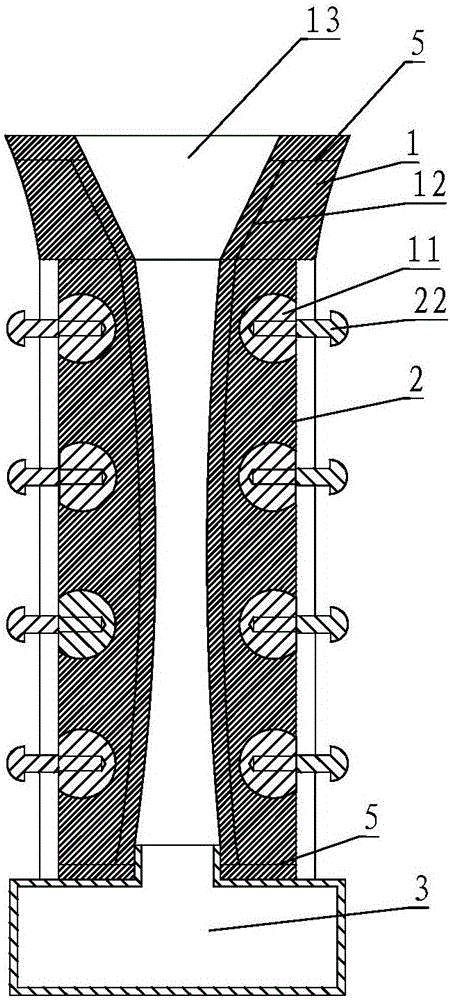

图1为本实用新型实施例猪用采精装置的结构示意图。

图2为本实用新型实施例猪用采精装置的结构示意图。

图3为本实用新型实施例猪用采精装置的结构示意图。

标号说明：

1、内筒；11、凸起结构；12、支撑结构；13、开口；14、凹槽；2、外筒；21、通孔；22、连接件；3、集精瓶；4、把手；5、阻挡片。

具体实施方式

为详细说明本实用新型的技术内容、所实现目的及效果，以下结合实施方式并配合附图予以说明。

本实用新型最关键的构思在于：采精装置由内筒和外筒组成，内筒设置有逐渐减小的开口且内筒外壁上设有凹入结构，将凸起结构向内挤压，使得内筒内壁产生凸起，增强对公猪的刺激。

请参照图1至图3，猪用采精装置，包括内筒1和外筒2，所述内筒的一端设有开口13且开口沿内筒轴向逐渐减小，所述内筒套设在外筒内，所述内筒的外壁设有凸起结构11，所述内筒沿其轴向设置有支撑结构12，所述支撑结构被内筒包覆住。

从上述描述可知，本实用新型的有益效果在于：通过将内筒套设在外筒内，内筒开口逐渐减小使其与母猪阴道形状相仿，且内筒外壁上设有凸起结构，将凸起结构向内挤压，使得内筒内壁产生凸起，刺激公猪产精；内筒设有支撑结构，可使内筒不易皱缩到一起。

进一步的，所述内筒的外壁密布有凹槽14，所述外筒的壁上相对于凹槽设置有通孔21，所述凸起结构设置于所述凹槽内并通过通孔与外筒连接。

由上述描述可知，可以在通孔内设置连接件22来连接凸起结构和外筒，使得内筒和外筒连接稳固。

进一步的，所述支撑结构为钢丝，钢丝两端设有阻挡片5，防止钢丝穿出内筒。

由上述描述可知，在内筒内壁设置钢丝作为内筒的支撑结构，既可保证支撑结构的强度，同时又不至于使公猪受伤。

进一步的，所述凸起结构为球状体。

进一步的，所述球状体的表面设有凸起。

由上述描述可知，所述凸起结构可以设置为不同大小的球状体，旋动连接件，将凸起结构向内挤压，使得内筒内壁产生凸起，可造成不同强度的刺激。

进一步的，所述内筒的内壁为模仿母猪阴道形状，仿生设计，使得公猪可以较快进入状态。

进一步的，还包括把手4，所述把手与外筒连接。

具体的，所述把手可以由铁丝弯折而成，外筒上打孔，把手的两端扣入孔内，使得把手可以相对外筒固定。

进一步的，所述内筒的材质为柔性材料，所述外筒的材质为刚性材料。

优选的，所述内筒采用硅胶材质，外筒采用钢管。

进一步的，所述内筒的底端设有集精瓶3。

请参照图1至图3，本实用新型的实施例为：猪用采精装置，包括内筒1和外筒2，所述内筒的一端设有开口且开口沿内筒轴向逐渐减小，所述内筒套设在外筒内，所述内筒的外壁设有凸起结构11，所述内筒沿其轴向设置有支撑结构12，所述支撑结构被内筒包覆住。所述内筒的外壁密布有凹槽14，所述外筒的壁上相对于凹槽设置有通孔21，所述凸起结构设置于所述凹槽内并通过通孔与外筒连接。所述支撑结构为钢丝，钢丝两端设有阻挡片5。所述凸起结构为球状体。所述球状体的表面设有凸起。还包括把手4，所述把手与外筒连接。所述内筒的材质为柔性材料，所述外筒的材质为刚性材料。所述内筒的底端设有集精瓶3。

综上所述，本实用新型提供的猪用采精装置的有益效果在于：将内筒套设在外筒内，内筒开口逐渐减小使其与母猪阴道形状相仿，且内筒外壁上设有凸起结构，可刺激公猪产精；在内筒内壁设置钢丝作为内筒的支撑结构，既可保证支撑结构的强度，使得内筒不易皱缩在一起，同时又不至于使公猪受伤；在通孔内设置连接件来连接凸起结构和外筒，使得内筒和外筒连接稳固；设有把手，操作方便。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等同变换，或直接或间接运用在相关的技术领域，均同理包括在本实用新型的专利保护范围内。
