畜牧兽医用计量注液装置的制作方法

本实用新型涉及畜牧兽医用计量注液装置，属于畜牧兽医器具领域。

背景技术：

畜牧，多指畜牧业，是指对有经济价值的兽类和禽类等动物进行驯化和培育，利用其生长繁殖等功能，取得畜禽产品或畜(禽)役。包括牛、马、羊、猪、兔、鸡、鸭等家畜家禽饲养业，也包括鹿、麝、狐、貂、水獭等经济动物的驯养业。人类通过畜牧或畜牧业，取得肉、乳、蛋、脂肪等食品，和皮、毛、羽、骨等轻工业原料，并以畜役和厩肥等支持种植业。兽医，既指防治动物疾病的行业，也指从事防治动物疾病的人。主要任务是研究和实施家畜家禽疾病的诊疗、防治、检疫及畜产品卫生检验等。

目前畜牧兽医中需要对大型牲畜进行药液定量灌注治疗，现有的方式是预先抽取定量药液然后逐一进行灌注，该方式效率低下，工作量大。

技术实现要素：

本实用新型针对目前畜牧兽医中需要对大型牲畜进行药液定量灌注治疗，现有的方式是预先抽取定量药液然后逐一进行灌注，该方式效率低下，工作量大的问题，设计了畜牧兽医用计量注液装置。

本实用新型解决其技术问题所采取的技术方案是：

该畜牧兽医用计量注液装置，其结构包括：液罐、脚轮、胶管、注液头、流量计、止液开关、加压活塞、密封盖；液罐为圆柱形筒结构，液罐底端设有脚轮，所述液罐上端面中心位置设有容纳加压活塞的圆形孔，所述液罐底部中心位置设有密封盖，所述液罐底部回转面的一侧设有与胶管相连接的圆形孔，所述胶管另一端与注液头连接，所述注液头内部液路中部设有流量计，所述注液头内左端设有容纳止液开关的圆形凹槽，所述注液头左侧下端部设有手柄结构，所述止液开关内水平方向设有与胶管相通的圆形通孔。

所述液罐上端面中心位置设有容纳加压活塞的圆形孔直径大于加压活塞中段的横截面直径。

所述液罐底部回转面的一侧设有与胶管相连接的圆形孔直径大于胶管的纵截面直径。

所述加压活塞下端部的活塞截面直径小于液罐的横截面直径。

所述注液头内左端设有容纳止液开关的圆形凹槽底部设有弹簧。

与现有技术相比，本实用新型的有益效果是：

1.本实用新型结构简单，操作方便，可以一次注压实现多头牲畜的药液灌注作业，操作方便，同时借助流量计可以实现药液的定量灌注。

附图说明

图1为本实用新型整体结构图。

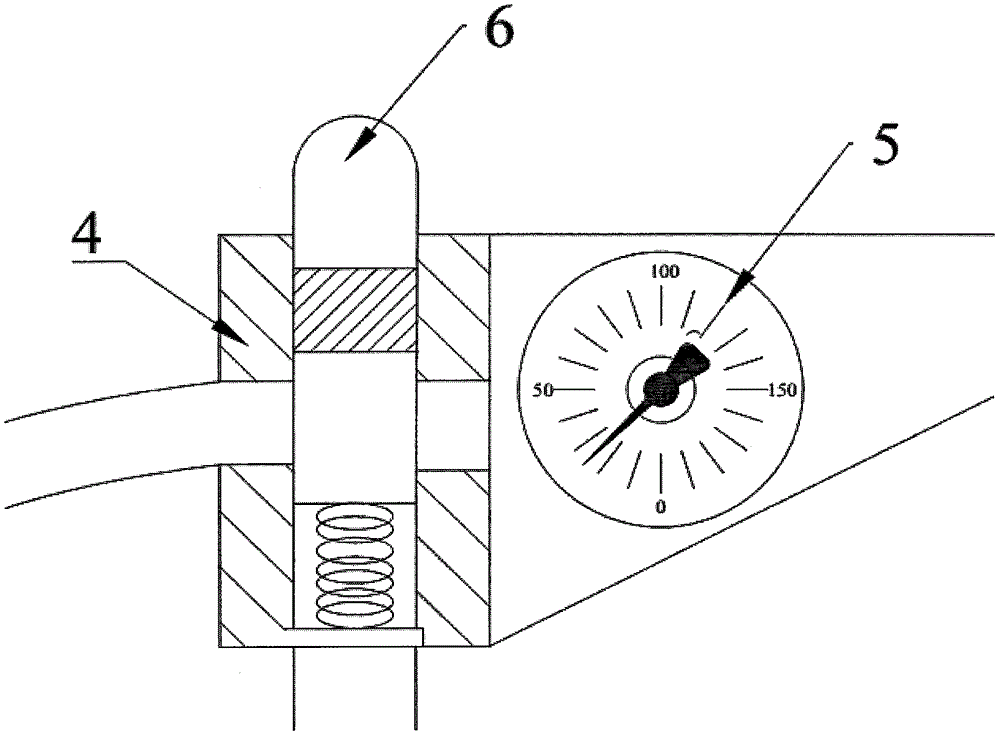

图2为本实用新型注液头局部结构图。

图中：1液罐、2脚轮、3胶管、4注液头、5流量计、6液开关、7加压活塞、8密封盖。

具体实施方式

如图1、2所示：畜牧兽医用计量注液装置，其结构包括：液罐1、脚轮2、胶管3、注液头4、流量计5、止液开关6、加压活塞7、密封盖8；液罐1为圆柱形筒结构，液罐1底端设有脚轮2，所述液罐1上端面中心位置设有容纳加压活塞7的圆形孔，所述液罐1底部中心位置设有密封盖8，所述液罐1底部回转面的一侧设有与胶管3相连接的圆形孔，所述胶管3另一端与注液头4连接，所述注液头4内部液路中部设有流量计5，所述注液头4内左端设有容纳止液开关6的圆形凹槽，所述注液头4左侧下端部设有手柄结构，所述止液开关6内水平方向设有与胶管3相通的圆形通孔，所述液罐1上端面中心位置设有容纳加压活塞7的圆形孔直径大于加压活塞7中段的横截面直径，所述液罐1底部回转面的一侧设有与胶管3相连接的圆形孔直径大于胶管3的纵截面直径，所述加压活塞7下端部的活塞截面直径小于液罐1的横截面直径，所述注液头4内左端设有容纳止液开关6的圆形凹槽底部设有弹簧。

本实施例所描述的畜牧兽医用计量注液装置，使用时，预先在液罐1中注入药液，借助加压活塞7实现加压，然后手持注液头4对牲畜进行药液灌注，此时操作者观察流量计5示数变化，操作者按下止液开关6实现液路打开，进行下一个牲畜药业灌注即可，本实用新型结构简单，操作方便，可以一次注压实现多头牲畜的药液灌注作业，操作方便，同时借助流量计5可以实现药液的定量灌注。

以上所述，仅为本实用新型的具体实施方式，熟悉本领域的技术人员在本实用新型揭露的范围内，可轻易想到的变化，都应涵盖在实用新型的保护范围之内。
