电动牙刷的制作方法

本实用新型属于生活用品技术领域，涉及一种电动牙刷。

背景技术：

牙刷作为人们清洁牙齿的工具被广泛使用，为了达到更彻底清除牙菌斑、减少牙龈炎和牙龈出血的目的，电动牙刷应运而生；目前，电动牙刷的壳体外部一般都设置有控制按钮，其目的是实现对电动牙刷的起停控制，然而由于控制按钮直接设置在壳体上，这样一来，在携带电动牙刷时容易误触控制按钮，从而会使得电机带动刷毛转动，当刷毛与物体摩擦时，容易出现刷毛损坏的现象，且控制按钮裸露在壳体外，存在美观度差的缺点。

技术实现要素：

针对上述问题，本实用新型要解决的技术问题是提供一种能够避免误触按钮现象出现的电动牙刷。

本实用新型的电动牙刷，包括壳体及安装在壳体中的连接管，连接管的外壁上安装有用于触动安装在壳体中的电路板上的按钮的柔性触块，连接管的外部可转动地套设有转动套，柔性触块远离电路板一侧的端面上设有与电路板上其中一个按钮对应设置的第一凸起，转动套的内壁上设置有当转动套转动后供第一凸起滑动的第一滑槽，第一滑槽的端部设置有当转动套转动后用于下压第一凸起以触动电路板上的按钮的第一凸台，转动套与连接管之间设置有当转动套转动后用于锁紧转动套的锁紧结构。

本实用新型的电动牙刷，其中，柔性触块远离电路板一侧的端面上设有与电路板上另一个按钮对应设置的第二凸起，转动套的内壁上设置有当转动套转动后供第二凸起滑动的第二滑槽，第二滑槽的端部设置有当转动套转动后用于下压第二凸起以触动电路板上的按钮的第二凸台，第一凸台和第二凸台分别设置在柔性触块的两侧。

本实用新型的电动牙刷，其中，转动套与连接管之间设置有当转动套转动后用于锁紧转动套的锁紧结构是指，转动套的内壁上设置有卡台，连接管的外壁上设置有若干个当转动套转动后可与卡台配合卡接的卡槽。

本实用新型的电动牙刷，其中，转动套与连接管之间设置有用于限制转动套转动角度的限位结构。

本实用新型的电动牙刷，其中，转动套与连接管之间设置有用于限制转动套转动角度的限位结构是指，转动套的内壁上设置有限位块，连接管的外壁上设置有当转动套转动后供限位块滑动的第三滑槽，第三滑槽的两端设置有用于限制限位块滑动范围的限位凸起。

本实用新型有益效果：本实用新型通过在连接管的外部可转动地套设转动套，柔性触块远离电路板一侧的端面上设有与电路板上其中一个按钮对应设置的第一凸起，转动套的内壁上设置有当转动套转动后供第一凸起滑动的第一滑槽，第一滑槽的端部设置有当转动套转动后用于下压第一凸起以触动电路板上的按钮的第一凸台，转动套与连接管之间设置有当转动套转动后用于锁紧转动套的锁紧结构；这样设置，当转动套转动时，第一凸起能够在第一滑槽中滑动，当第一凸台转动到第一凸起所在位置时能够下压第一凸起，从而来触动按钮以使电动牙刷工作，且当第一凸台下压第一凸起后，锁紧结构能够锁紧转动套，从而使得电动牙刷持续工作；通过采用转动套的转动来触动按钮，这样一来，在携带电动牙刷时，能够避免因误触按钮而启动电动牙刷的现象的出现，从而能够保证刷毛不受损坏，同时按钮隐藏在壳体中，提高了电动牙刷的美观度。

附图说明

为了易于说明，本实用新型由下述的具体实施及附图作以详细描述。

图1为本实用新型的立体结构示意图；

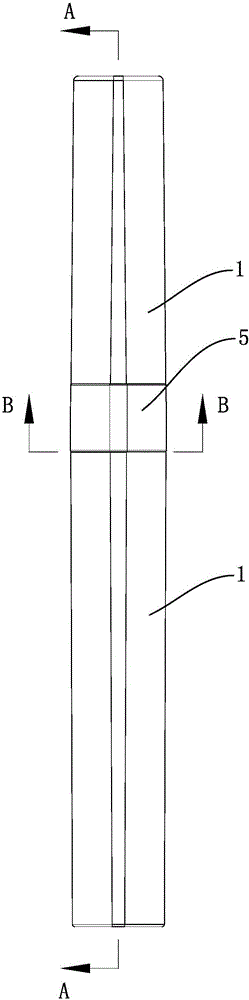

图2为本实用新型的主视结构示意图；

图3为图2沿A-A线的剖视结构示意图；

图4为图2沿B-B线的剖视结构示意图；

图5为转动套与柔性触块的结构示意图；

图6为转动套的结构示意图；

图7为转动套的结构示意图；

图8为连接管的结构示意图。

具体实施方式

如图1-8所示的电动牙刷，包括壳体1及安装在壳体1中的连接管2，连接管2的外壁上安装有用于触动安装在壳体1中的电路板3上的按钮的柔性触块4，连接管2的外部可转动地套设有转动套5，柔性触块4远离电路板3一侧的端面上设有与电路板3上其中一个按钮对应设置的第一凸起41，转动套5的内壁上设置有当转动套5转动后供第一凸起41滑动的第一滑槽51，第一滑槽51的端部设置有当转动套5转动后用于下压第一凸起41以触动电路板3上的按钮的第一凸台52，转动套5与连接管2之间设置有当转动套5转动后用于锁紧转动套5的锁紧结构。

柔性触块4远离电路板3一侧的端面上设有与电路板3上另一个按钮对应设置的第二凸起42，转动套5的内壁上设置有当转动套5转动后供第二凸起42滑动的第二滑槽53，第二滑槽53的端部设置有当转动套5转动后用于下压第二凸起42以触动电路板3上的按钮的第二凸台54，第一凸台52和第二凸台54分别设置在柔性触块4的两侧。

转动套5与连接管2之间设置有当转动套5转动后用于锁紧转动套5的锁紧结构是指，转动套5的内壁上设置有卡台55，连接管2的外壁上设置有若干个当转动套5转动后可与卡台55配合卡接的卡槽21。

转动套5与连接管2之间设置有用于限制转动套5转动角度的限位结构。

转动套5与连接管2之间设置有用于限制转动套5转动角度的限位结构是指，转动套5的内壁上设置有限位块56，连接管2的外壁上设置有当转动套5转动后供限位块56滑动的第三滑槽22，第三滑槽22的两端设置有用于限制限位块56滑动范围的限位凸起23；通过限位结构的设置，目的是限制转动套的转动角度，避免因转动套转动过度而出现转动套错位的现象。

本实用新型的工作过程是：当向右转动转动套时，第一凸起在第一滑槽中滑动，第二凸起在第二滑槽中滑动，最终第一凸台会先与第一凸起接触并下压第一凸起，第一凸起下压后能够触动其中一个按钮，从而来启动电动牙刷的工作，此时，卡台能够卡接到其中一个卡槽中，实现对转动套的锁紧，以使得电动牙刷持续工作；同样的，当向左转动转动套时，第一凸起在第一滑槽中滑动，第二凸起在第二滑槽中滑动，最终第二凸台会先与第二凸起接触并下压第二凸起，第二凸起下压后能够触动另一个按钮，从而来启动电动牙刷的工作，此时，卡台能够卡接到另一个卡槽中，实现对转动套的锁紧，以使得电动牙刷持续工作；本实用新型通过两个按钮的设置，目的是实现对电动牙刷的调速，且上述内容涉及到的柔性触块为橡胶块。

上面所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的构思和范围进行限定。在不脱离本实用新型设计构思的前提下，本领域普通人员对本实用新型的技术方案做出的各种变型和改进，均应落入到本实用新型的保护范围，本实用新型请求保护的技术内容，已经全部记载在权利要求书中。
