一种可拆卸刷头的声波牙刷的制作方法

本实用新型涉及牙刷技术领域，特别指一种可拆卸刷头的声波牙刷。

背景技术：

声波牙刷是一种以悬浮马达作为动力源，带动牙刷头按照设计好的频率振动，达到清洁牙齿的新型牙刷,主要有手柄，牙刷头等部件,声波震动牙刷糅合声波科技于口腔护理，以每分钟31000次高速震动，产生以声波为能量的超声波频率震动，能深入牙齿难以触及的部位，可以对人的口腔进行清洁、美容或按摩，起到减少口腔异味或牙龈出血，令口腔清爽舒畅，口气清新。如中国专利公开号为CN1830403所提到的一种声波牙刷，包括牙刷头和兼作手柄的牙刷主体，牙刷头含刷杆和植于刷杆一端的刷毛，牙刷主体内设置摆轴电机和电机驱动装置，摆轴电机含支架、支架外的电磁线圈及位于支架内腔中的摆轴，支架末端固定两块磁体，摆轴通过转轴安装于支架上，摆轴的动力输出端与牙刷头连接，摆轴另一端与两块磁体接近，摆轴电机一侧设置用于调节摆轴摆动频率的频率调节装置。本牙刷的刷头摆动频率较常规声波牙刷的250Hz提高到350～550Hz，“气穴”效应强度明显提高，洁齿效能明显提升。目前市面上的此类声波牙刷产品中，牙刷头均做成可拆卸结构，但其刷头固定结构复杂，易出现脱落及噪音过大的现象，给使用者带来各种困扰。

技术实现要素：

本实用新型的目的是提出一种可拆卸刷头的声波牙刷，不仅可以拆卸更换刷头而且刷头固定结构可靠，并且在使用过程中产生的噪音小。

为了达到上述目的，本实用新型采用的技术方案如下：一种可拆卸刷头的声波牙刷,包括手柄及连接于手柄上的刷头，所述手柄内设有声波马达以及给声波马达供电的电池，其特征在于，所述马达的转轴上套置有支架，所述刷头套置于所述支架上，并且所述支架内部设有弹性凸块和弹性凸点，所述弹性凸块夹持在所述马达的转轴的前端部，所述弹性凸点夹持在所述马达的转轴的中间部位。本实用新型不仅可以拆卸更换刷头而且刷头固定结构可靠，并且在使用过程中产生的噪音小。

根据以上方案，所述马达的转轴的根部套置有轴套，可以提升声波马达的转轴这一端的密封效果，避免因密封不良造成漏水而导致使用故障问题。

根据以上方案，所述轴套上套置有密封套，进一步提升声波马达的转轴这一端的密封效果，避免因密封不良造成漏水而导致使用故障问题。

根据以上方案，所述马达的头端设有上减震块，所述上减震块呈环状包覆在所述马达的头端，可以降低手柄上的震动，使声波马达产生的震动传导到刷头上，充分提高牙刷的清洁能力并且降低手柄的手握部分的震动，提升用户体验。

根据以上方案，所述马达的尾端设有下减震块，所述下减震块呈环状包覆在所述马达的尾端，可以降低手柄上的震动，使声波马达产生的震动传导到刷头上，充分提高牙刷的清洁能力并且降低手柄的手握部分的震动，提升用户体验。

根据以上方案，所述手柄内设有用于安装所述电池的安装架，所述安装架的尾端具有弹性伸出部，所述弹性伸出部的端面卡设于所述手柄必端内侧的卡槽内，便于安装或更换电池，避免电池从手柄中脱落。

根据以上方案，所述手柄的尾端还设有端盖，所述端盖上设有卡扣，所述弹性伸出部的端部内侧设有钩部，所述卡扣扣合在所述钩部上，便于安装或更换电池，避免电池从手柄中脱落。

根据以上方案，所述端盖的外圈设有凹槽，所述凹槽设镶嵌有密封圈，提升手柄尾端的密封性能，避免因密封不良造成漏水而导致使用故障问题。

本实用新型的声波牙刷，支架装配于刷头的内部，声波马达的转轴伸出手柄之外，然后支架再套置在声波马达的转轴上，同时支架内部包含弹性凸点和弹性凸块这样上、下两个弹性结构与声波马达的转轴形成双重弹扣配合，从而可以大辐度地减少支架与声波马达的转轴之间的松动现象，不仅可以方便地更换刷头，而且在使用过程中造成的噪音极小，不会对用户造成困扰。

附图说明

图1是本实用新型的结构示意图；

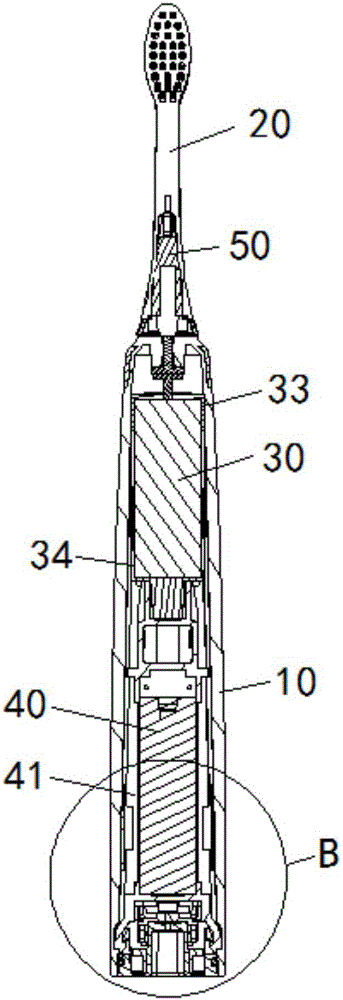

图2是本实用新型的另一结构示意图；

图3是图1中A处放大图；

图4是图2中B处放大图。

图中：10、手柄；20、刷头；30、声波马达；40、电池；50、支架；11、卡槽；31、轴套；32、密封套；33、上减震块；34、下减震块；41、安装架；42、弹性伸出部；43、钩部；44、端盖；45、卡扣；46、密封圈；51、弹性凸块；52、弹性凸点。

具体实施方式

下面结合附图与实施例对本实用新型的技术方案进行说明。

如图1、图2和图3所示，本实用新型所述的一种可拆卸刷头的声波牙刷，包括手柄10及连接于手柄10上的刷头20，所述手柄内设有声波马达30以及给声波马达30供电的电池40，所述马达的转轴上套置有支架50，所述刷头20套置于所述支架50上，并且所述支架50内部设有弹性凸块51和弹性凸点52，所述弹性凸块51夹持在所述马达的转轴的前端部，所述弹性凸点52夹持在所述马达的转轴的中间部位。本实用新型不仅可以拆卸更换刷头20而且刷头20固定结构可靠，并且在使用过程中产生的噪音小。

优选地，所述马达的转轴的根部套置有轴套31，可以提升声波马达30的转轴这一端的密封效果，所述轴套31上套置有密封套32，进一步提升声波马达30的转轴这一端的密封效果，避免因密封不良造成漏水而导致使用故障问题。

进一步地，所述马达的头端设有上减震块33，所述上减震块33呈环状包覆在所述马达的头端，可以降低手柄10上的震动，所述马达的尾端设有下减震块34，所述下减震块34呈环状包覆在所述马达的尾端，可以降低手柄10上的震动。使声波马达30产生的震动传导到刷头20上，充分提高牙刷的清洁能力并且降低手柄10的手握部分的震动，提升用户体验。

此外，所述手柄10内设有用于安装所述电池40的安装架41，如图4所示，所述安装架41的尾端具有弹性伸出部42，所述弹性伸出部42的端面卡设于所述手柄10必端内侧的卡槽11内，所述手柄10的尾端还设有端盖44，所述端盖44上设有卡扣45，所述弹性伸出部42的端部内侧设有钩部43，所述卡扣45扣合在所述钩部43上，便于安装或更换电池40，避免电池40从手柄10中脱落。进一步地，所述端盖44的外圈设有凹槽，所述凹槽设镶嵌有密封圈46，提升手柄10尾端的密封性能，避免因密封不良造成漏水而导致使用故障问题。

本实用新型的声波牙刷，支架50装配于刷头20的内部，声波马达30的转轴伸出手柄10之外，然后支架50再套置在声波马达30的转轴上，同时支架50内部包含弹性凸点52和弹性凸块51这样上、下两个弹性结构与声波马达30的转轴形成双重弹扣配合，从而可以大辐度的减少去架与声波马达30的转轴之间的松动现象，不仅可以方便地更换刷头20，而且在使用过程中造成的噪音极小，不会对用户造成困扰。本实用新型具有成本低、结构简单且安全可靠，大大提高使用人群的操作舒适感、改善密封结构及简化装配结构，减少装配工艺中产生其它不良现象等。

以上所述仅是本实用新型的较佳实施方式，故凡依本实用新型专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本实用新型专利申请范围内。
