一种床板可升降的医疗床的制作方法

本实用新型涉及医疗床，特别是一种床板可升降的医疗床。

背景技术：

众所周知，医疗床的主要作用是让病人躺在床上休息，当病人长时间平躺在床上，会让人病人感觉到很难受，此时病人会想坐起来或者半躺着，对于一些行动不变的人来说，他们不能自己坐起来或者半躺着，因此现在的医疗床不能很好的满足某些用户的需求。

技术实现要素：

为了解决上述问题，本实用新型的目的在于提供一种结构简单，同时床板可以升降以便于支撑病人坐起来或半躺的医疗床。

本实用新型为解决其技术问题而采用的技术方案是：

一种床板可升降的医疗床，包括一床主体，所述床主体上设置有若干块床板，所述床板铰接于所述床主体上，同时床主体的底部设置有驱动所述床板摆动向上升起或向下降落的驱动机构，所述驱动机构包括一设置于床主体上的转动轴，所述转动轴上固定设置有跟随其同步转动的驱动摆臂，所述驱动摆臂的另一端铰接有从动摆臂，所述从动摆臂的另一端与床板相铰接，同时所述转动轴上还固定设置有能够带动其转动的转动摆臂，所述转动摆臂连接有驱动其摆动的驱动装置。

作为上述技术方案的改进，所述驱动装置包括一手轮和一丝杆机构，所述手轮活动安装于床主体上，同时手轮与丝杆机构的丝杆固定相连接，而螺纹连接于所述丝杆机构的丝杆上的螺母则通过一连接杆与所述转动摆臂相连接。

作为上述技术方案的进一步改进，所述手轮通过一万向连轴器与所述丝杆机构的丝杆相连接。

在本实用新型中，所述床主体上还铰接有一安装座，所述安装座上设置有一轴承，所述丝杆机构的丝杆穿装于所述轴承中。

优选地，所述驱动装置包括一活动安装于所述床主体的手轮，所述手轮上固定设置有能够跟随其一起转动的齿轮，所述齿轮啮合有能够前后移动的齿条，所述齿条通过一连杆与所述转动摆臂相连接。

在本实用新型中，所述驱动装置包括一电机和一丝杆机构，所述电机安装于床主体上，同时电机的输出轴与丝杆机构的丝杆固定相连接，而螺纹连接于所述丝杆机构的丝杆上的螺母则通过一连接杆与所述转动摆臂相连接。

其中，所述转动轴的两侧分别设置有一驱动摆臂，两个驱动摆臂分别通过一从动摆臂与床板相连接。

本实用新型的一优选实施例，所述床主体的两侧还活动设置有可升起或放下的护栏。

本实用新型的有益效果是：由于本实用新型通过将床板铰接于床主体上，同时床主体上设置有驱动所述床板摆动向上升起或向下降落的驱动机构，因此通过驱动机构驱动床板摆动向上升起可以支撑病人坐起来，同时还可以将床板调节至倾斜状态，此时用户可以半躺地睡在床板上，进而满足用户的不同需求。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

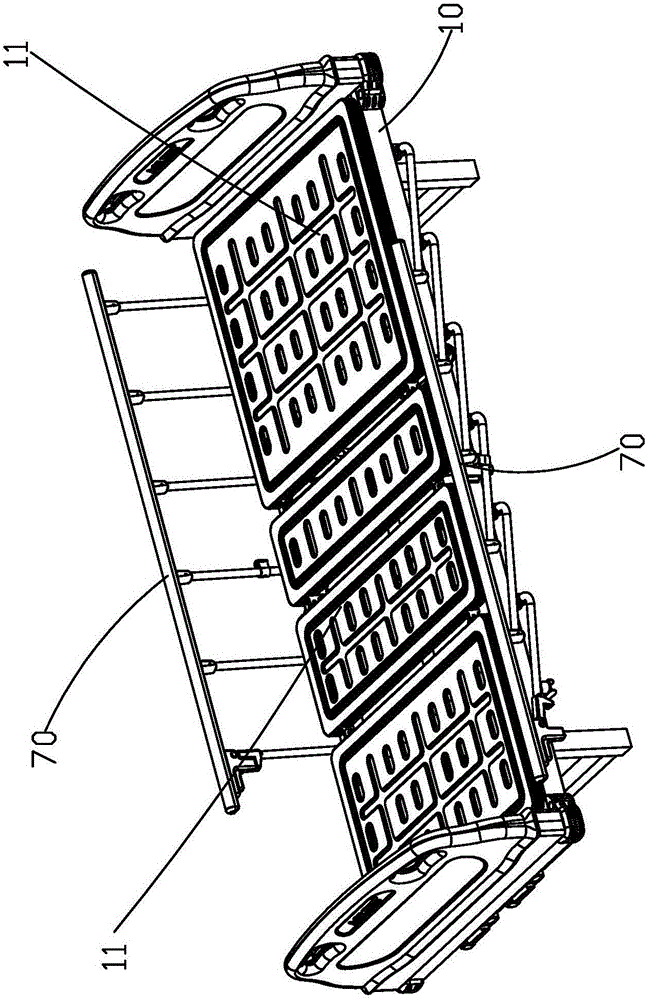

图1是本实用新型一优选实施例的外观结构示意图；

图2是本实用新型一优选实施例的底部结构示意图。

具体实施方式

参照图1、图 2， 一种床板可升降的医疗床，包括一床主体10，所述床主体10上设置有若干块床板11，所述床板11铰接于所述床主体10上，同时床主体10的底部设置有驱动所述床板11摆动向上升起或向下降落的驱动机构，所述驱动机构包括一设置于床主体10上的转动轴20，所述转动轴20上固定设置有跟随其同步转动的驱动摆臂21，所述驱动摆臂21的另一端铰接有从动摆臂22，所述从动摆臂22的另一端与床板11相铰接，同时所述转动轴20上还固定设置有能够带动其转动的转动摆臂30，所述转动摆臂30连接有驱动其摆动的驱动装置。

在这里，作为本实用新型的一优选实施例，所述驱动装置包括一手轮（图中未绘示）和一丝杆机构，所述手轮活动安装于床主体10上，同时手轮与丝杆机构的丝杆固定相连接，而螺纹连接于所述丝杆机构的丝杆上的螺母则通过一连接杆40与所述转动摆臂30相连接。当用户转动手轮带动丝杆机构的丝杆转动时，螺纹连接于丝杆上的螺母则会带动连接杆40沿着所述丝杆前后移动，同时连接杆40也会驱动转动摆臂30带动所述转动轴20同步转动，而固定设置于所述转动轴20上的驱动摆臂21则驱动所述从动摆臂22驱动床板11摆动向上升起或向下降落，进而床板11可以向上托起病人，使得病人坐起或半躺着，当病人想平躺时，也可以将床板11向下降落至与床主体10贴合的状态。

由于本实用新型通过将床板11铰接于床主体10上，同时床主体10上设置有驱动所述床板11摆动向上升起或向下降落的驱动机构，因此通过驱动机构驱动床板11摆动向上升起可以支撑病人坐起来或半躺着，同时还可以将床板11调节至倾斜状态，此时用户可以半躺地睡在床板11上，进而满足用户的不同需求。

在本实用新型中，所述驱动装置除了采用上述的结构外，还可以采用其他结构，如：所述驱动装置包括一活动安装于所述床主体10的手轮，所述手轮上固定设置有能够跟随其一起转动的齿轮，所述齿轮啮合有能够前后移动的齿条，所述齿条通过一连杆与所述转动摆臂30相连接。通过手轮带动齿轮转动，齿轮驱动与其啮合的齿条前后移动，进而齿条通过连杆可以带动转动摆臂30转动，因此转动摆臂30可以驱动所述转动轴20转动。

当然，所述驱动装置还可以采用其他结构，如：所述驱动装置包括一电机和一丝杆机构，所述电机安装于床主体10上，同时电机的输出轴与丝杆机构的丝杆固定相连接，而螺纹连接于所述丝杆机构的丝杆上的螺母则通过一连接杆40与所述转动摆臂30相连接。通过电机驱动丝杆转动，同样可以达到驱动连接杆40带动所述转动摆臂30转动的目的。

在这里，为了使得手轮可以更好地驱动丝杆转动，在本实用新型中，优选地，所述手轮通过一万向连轴器50与所述丝杆机构的丝杆相连接。

为了便于连接杆40跟随转动摆臂30一起摆动，在这里，优选地，所述床主体10上还铰接有一安装座60，所述安装座60上设置有一轴承，所述丝杆机构的丝杆穿装于所述轴承中，所述的安装座通过一水平放置的销轴铰接于安装座60上，因此通过轴承穿装于安装座60上的丝杆与连接杆40可以绕着所述安装座60的销轴转动，进而，连接杆40可以更好地带动所述转动摆臂30驱动所述转动轴20转动。

除了将丝杆安装于安装座60上，还可以将手轮安装于安装座60上，具体可以根据实际需要而自由选择。

在本实用新型中，为了使得转动轴20可以更加平稳地驱动床板11向上升起或向下降落，在这里，优选地，所述转动轴20的两侧分别设置有一驱动摆臂21，两个驱动摆臂21分别通过一从动摆臂22与床板11相连接。通过两个驱动摆臂21从两侧驱动所述床板11向上升起或向下降落，因此床板11的升降更加平稳。

为了保证用户的安全，在本实用新型中，所述床主体10的两侧还活动设置有可升起或放下的护栏70。通过护栏70可以防止用户意外从床上掉下，保证用户的人身安全。

以上所述仅为本实用新型的优先实施方式，只要以基本相同手段实现本实用新型目的的技术方案都属于本实用新型的保护范围之内。
