用于地面清洁的拖把的制作方法

本实用新型属于清洁工具技术领域，尤其是涉及一种用于地面清洁的拖把。

背景技术：

目前，拖把是家庭中常用的清洁地面和玻璃窗面的常用工具，常用的拖把都不具有喷水的功能，当在清洁地面、需要水的时候，一般都要通过另外的工具来洒水，或者是在拖把上沾水，使用不方便，清洁地面的效率低；虽然现在也有一些带喷水装置的拖把，但是这些拖把上的喷水装置都是固定式的，使用较为不便；因此有必要予以改进。

技术实现要素：

本实用新型的目的是针对上述现有技术存在的不足，提供一种用于地面清洁的拖把，它具有使用方便及清洁效率较高的特点。

为了实现上述目的，本实用新型所采用的技术方案是：一种用于地面清洁的拖把，包括把杆、把头及拖布，所述拖布位于把头的底部，所述把头与把杆连接；所述把杆的内部设置有通水管，所述通水管的一端连接有通水接头，其另一端连接有伸缩软管，所述伸缩软管的出水口上连接有喷头；所述喷头的背面设置有卡筋，所述卡筋与把杆上的弹性卡口卡接配合；所述喷头上设置有电控开关。

所述喷头的底部设置有两个以上的喷水口。

所述伸缩软管位于把杆的外部，且其与通水管之间通过直通接头固定连接。

采用上述结构后，本实用新型和现有技术相比所具有的优点是：本实用新型的结构简单，通水接头能够与水泵上的输水管进行连接，在接通后能够为通水管输送水源，一般喷头进行喷水作业；伸缩软管能够方便清洁者拿起喷头进行多方位喷洒作业，提高使用的便捷性。

附图说明

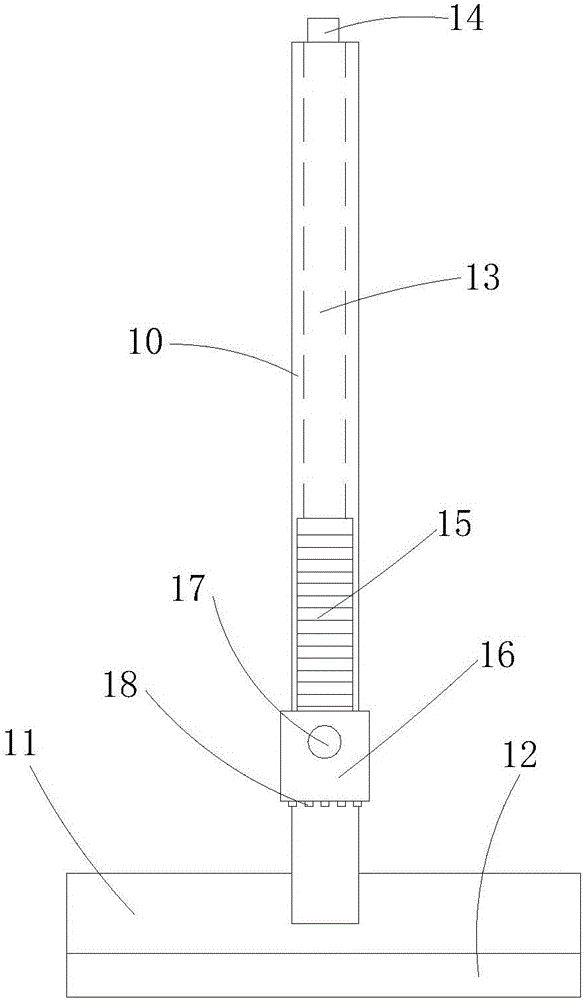

图1是本实用新型的平面结构示意图。

图2是本实用新型喷头的平面结构示意图。

具体实施方式

以下所述仅为本实用新型的较佳实施例，并不因此而限定本实用新型的保护范围，下面结合附图和实施例对本实用新型进一步说明。

实施例，见图1和图2所示：一种用于地面清洁的拖把，包括把杆10、把头11及拖布12，拖布12位于把头11的底部并与其固定连接，把头11与把杆10固定连接，挥动把杆10即能让拖布12对底面进行清洁。把杆10的内部具有中空部，中空部贯穿把杆10的顶端，在中空部内设置有通水管13，通水管13的一端连接有通水接头14，其另一端连接有伸缩软管15；通水接头14能够与水泵上的输水管进行螺接，以便输水管与通水管13连通，这样通过水泵输送的水源即会传递到通水管13内。伸缩软管15位于把杆10的外部，且其与通水管13之间通过直通接头固定连接，在伸缩软管15的另一端连接有喷头16，喷头16的背面设置有卡筋161，卡筋161与把杆10上的弹性卡口卡接配合；在使用时，通过把喷头16从弹性卡口内拿出，再在伸缩软管15的作用下能够让喷头16对多方位进行喷洒作业，使用较为便捷。在喷头16上设置有电控开关17，电控开关17能够与水泵上的启动装置配合，当启动电控开关16后，水泵即会进行输水作业，这样使得使用较为方便；在喷头16的底部设置有两个以上的喷水口18，这种多喷水口18设置能增大洒水面积；这样在需要给地面或拖布12洒水时，只要启动电控开关17即能让喷水口18进行洒水，其能够有效提高清洁效率。
