双眼皮精细定位器的制作方法

本实用新型涉及医疗器械领域领域，特别是指双眼皮精细定位器。

背景技术：

双眼皮手术是将被手术者的单眼皮通过切口或缝合等方式使之形成双眼皮，进而增加美观度；

现有技术中通常采用的方式有无肿切开法、压线法、缝合法、植皮法和吸雕法等，其中缝合法是通过缝合方式，直接把缝线(或高分子缝合线)埋藏于皮肤之间，进而形成双眼皮，然而在进行手术的过程中，需要精确的定位需要缝合的位置，即需要精确的定位缝合的部分，且在手术的过程中不能够使缝合的部分松动，因此需要专业的人员进行手术，然而由于技术存在限制，造成手术周期增长，使被手术者痛苦增加。

技术实现要素：

本实用新型提出双眼皮精细定位器，解决了现有技术中手术周期长，被手术者痛苦大的问题。

本实用新型的技术方案是这样实现的：

双眼皮精细定位器，包括：

用于操作后进行双眼皮缝合部位定位的第一操作段和第二操作段，第一操作段和第二操作段通过销轴连接；

第一定位台设置在第一操作段上，第二定位台设置在第二操作段上；

调整装置，设置在第一操作段或第二操作段上。

作为进一步的技术方案，

第一操作段包括：第一夹持部和第一操作部，第一夹持部设置在第一操作部上；

第二操作段包括：第二夹持部和第二操作部，第二夹持部设置在第二操作部上。

作为进一步的技术方案，

第一夹持部包括：第一夹持体和第一连接体；第一夹持体设置在第一连接体上，第一连接体与第一操作部连接；

第二夹持部包括：第二夹持体和第二连接体；第二夹持体设置在第二连接体上，第二连接体与第二操作部连接。

优选的，第一夹持体和第二夹持体上均设置有若干防滑纹。

作为进一步的技术方案，调整装置包括：

调整圈，设置在第一操作段或第二操作段上；

调整旋钮，通过调整杆设置在调整圈上。

本实用新型技术方案通过在第一操作段和第二操作段上分别设置有第一定位台和第二定位台，并通过调整装置进行第一定位台和第二定位台的调整，实现对双眼皮手术部位的精确夹持，并在夹持的过程中或夹持前通过调整装置调整第一定位台和第二定位台的交叉长度，进而调整第一操作段和第二操作段的加持力度，进而在手术的过程中定位后不会出现松动，进而能够更快的完成缝合手术的同时减轻被手术者的痛苦。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型双眼皮精细定位器的结构示意图；

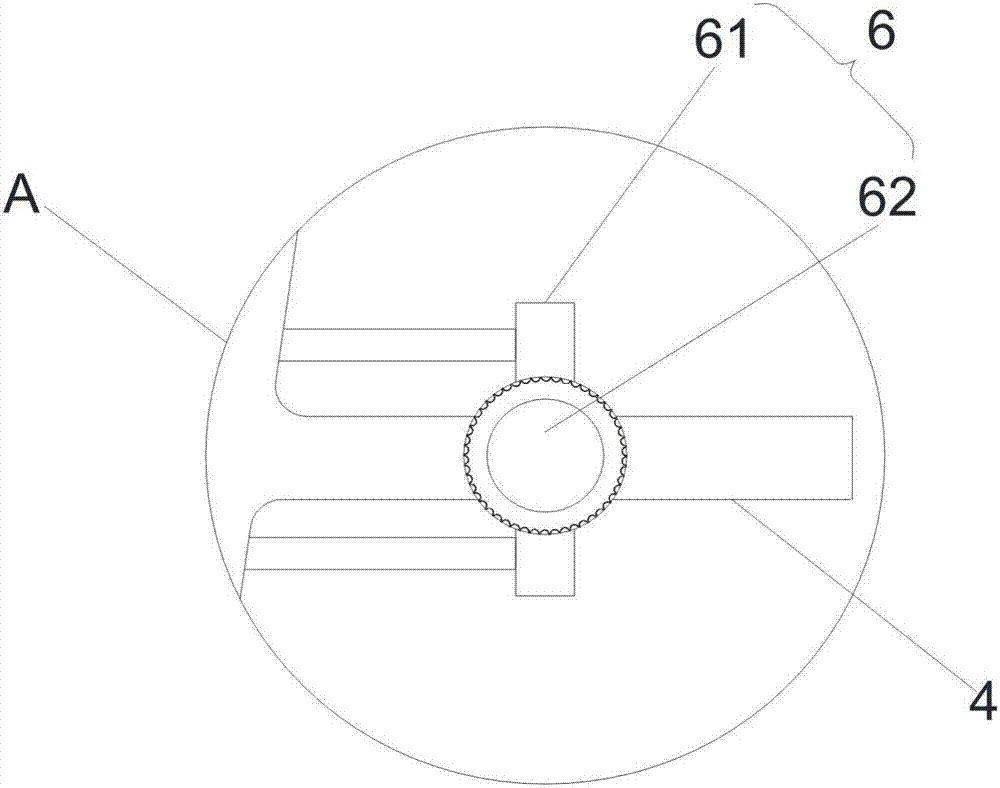

图2为图1中A部分的结构放大示意图。

图中：

1、第一操作段；11、第一夹持部；111、第一夹持体；112、第一连接体；12、第一操作部；2、第二操作段；21、第二夹持部；211、第二夹持体；212、第二连接体；22、第二操作部；3、销轴；4、第一定位台；5、第二定位台；6、调整装置；61、调整圈；62、调整旋钮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-2所示，本实用新型提出的双眼皮精细定位器，包括：

第一操作段1和第二操作段2通过销轴3连接，第一定位台4设置在第一操作段1上，第二定位台5设置在第二操作段2上；在使用的过程中通过调整第一定位台4和第二定位台5交叉的距离，进而调整第一操作斗和第二操作段2的夹持力度，调整装置6设置在第一操作段1或第二操作段2上；根据需要选择设置在第一操作段1和第二操作段2上，具体的根据实际需要而定，进而在使用的过程中或者使用前调整第一定位台4和第二定位台5的交叉长度，进而提高手术速度；

在本实用新型中，调整装置6包括调整圈61和调整旋钮62，该调整圈61设置在第一操作段1或第二操作段2上；调整旋钮62通过调整杆设置在调整圈61上；在使用时，将第一定位台4和第二定位台5均置于调整圈61内，并通过调整旋钮62进行调整，在本实用新型中第一定位台4和第二定位台5上均设置有调整纹，这样在调整的过程中，通过调整纹与调整旋钮62上的调整杆之间的摩擦进行控制第一定位台4和第二定位台5之间的交叉长度；

其中，

第一操作段1包括第一夹持部11和第一操作部12，第一夹持部11设置在第一操作部12上；第二操作段2包括第二夹持部21和第二操作部22，第二夹持部21设置在第二操作部22上，这样在使用时是对第一操作部12和第二操作部22进行操作，进而控制第一夹持部11和第二夹持部21对手术部位的加持；

具体的，第一夹持部11包括第一夹持体111和第一连接体112；第一夹持体111设置在第一连接体112上，第一连接体112与第一操作部12连接；第二夹持部21包括第二夹持体211和第二连接体212；第二夹持体211设置在第二连接体212上，第二连接体212与第二操作部22连接；

具体的在实际的使用过程中，是通过同时对第一操作部12和第二操作部22的操作，带动第一连接体112和第二连接体212动作，间接的控制第一夹持部11和第二夹持部21动作，即以销轴3为中心进行动作，在本实用新型中优选的第一夹持体111和第二夹持体211上均设置有若干防滑纹；这样在夹持的过程中避免滑动，出现事故的问题。

以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
