远红外艾灸理疗装置的制作方法

本实用新型涉及一种远红外艾灸理疗装置，尤其是一种远红外和艾灸结合的理疗装置。

背景技术：

关于艾灸，从《内经》时代及至后世医家，古典医籍中较多从火、温、气血流通等角度来论述其作用特性。可见，古人认为火、热，是艾灸最关键的刺激特点，通调气血是灸法最主要的效应，而以火、以温则是促使气血流通的手段。皮、络，是艾灸直接的作用部位，皮部、络脉联系表里、贯通营卫、渗灌气血的功能确保了艾灸刺激于外，调节于内的作用，使得机体产生灸感，对疾病发挥治疗效应。因而，艾灸“以温促通，温皮通脉”的之言具有古代文献支撑的理论基础。

艾灸温通效应的现代临床与实验研究逐步规范化、科学化，临床与实验研究提示：温通是艾灸作用的核心效应。温度差异是艾灸以温促通作用的重要前提；调节气血是艾灸温通效应的主要体现；施灸局部是义灸温通效应启动机制的关键环节。

红外线是在所有太阳光中最能够深入皮肤和皮下组织的一种射线。由于远红外线与人体内细胞分子的振动频率接近，渗入体内之后，便会引起人体细胞的原子和分子的共振，透过共鸣吸收，分子之间摩擦生热形成热反应，促使皮下深层温度上升，并使微血管扩张，加速血液循环，有利于清除血管囤积物及体内有害物质，将妨害新陈代谢的障碍清除，重新使组织复活，促进酵素生成，达到活化组织细胞、防止老化、强化免疫系统的目的。所以远红外线对于血液循环和微循环障碍引起的多种疾病均具有改善和防治作用。

现有的技术中已有利用远红外和艾灸结合的保健理疗装置，如于2016年3月23日申报的，中国专利“一种座舱式多功能艾灸理疗装置”，公开号CN105411843A。公开了一种在仓壁上设置远红外发热板，同时设置多个艾灸装置的装置。但该装置对于远红外加热的加热部位考虑不足，仅设计了背部加热。同时，该装置使用舒适度低，使用人员长时间使用反而觉得疲累。

技术实现要素：

本实用新型的目的在于提供一种主要利用远红外加热进行理疗，以艾灸为辅助的保健理疗装置。

为了实现上述目的，本实用新型的技术方案包括，一个座椅，和一个臀部艾灸装置，所述座椅的靠背的背面设置靠背远红外发热板，还包括一个下肢远红外加热柜，坐板上设有艾灸孔，所述臀部艾灸装置位于艾灸孔下端。

通过在座椅靠背和下肢部位直接设置远红外加热装置，能够提高远红外线加热理疗功效，配合艾灸会阴穴，能够快速通筋舒络，调节气血，强身健体的保健功效。且设置全身远红外加热和座椅，能够提高使用舒适度。

优选的，所述下肢远红外加热柜包括一个柜体，该柜体一面开口，柜体内壁上固定远红外加热装置，柜体的底面固定有脚部远红外加热装置。

优选的，所述下肢远红外加热柜的底面上设有脚部按摩装置。按摩装置一方面能够提高保健效果，同时能够提高使用舒适度。

优选的，所述臀部艾灸装置为一个抽屉，通过滑道与座椅滑动连接。抽屉结构便于安放艾灸柱。

优选的，所述座椅包括椅座，所述坐板与该椅座滑动连接，所述靠背与坐板铰接。如此设置，使用人员坐在座椅上能够有一定程度的后仰，提高使用舒适度。

优选的，所述艾灸装置固定于坐板的的底面上。为了固定艾灸穴位位置，将艾灸装置固定在坐板底面，当坐板滑动时能够保证艾灸位置不变。

进一步的，下肢远红外加热柜的与座椅铰接，且下肢远红外加热柜底端带有滑轮。一方面能够使下肢远红外加热柜与座椅连接在一起，另一方面，对于使用者来说，能够很方便的将加热柜推开或拉回，使用者能够方便进出。

优选的，所述柜体开口的一个侧边与座椅上对应的纵向侧边铰接，柜体的底端带有滑轮。

进一步的，还包括腿部加热板该腿部加热板设置于座椅的底部。如此能够对小腿背面进行加热。

优选的，还包括控制器，该控制器固定于下肢远红外加热柜的顶面上。如此能够便于使用这操作。

附图说明

图1是本实用新型示意图。

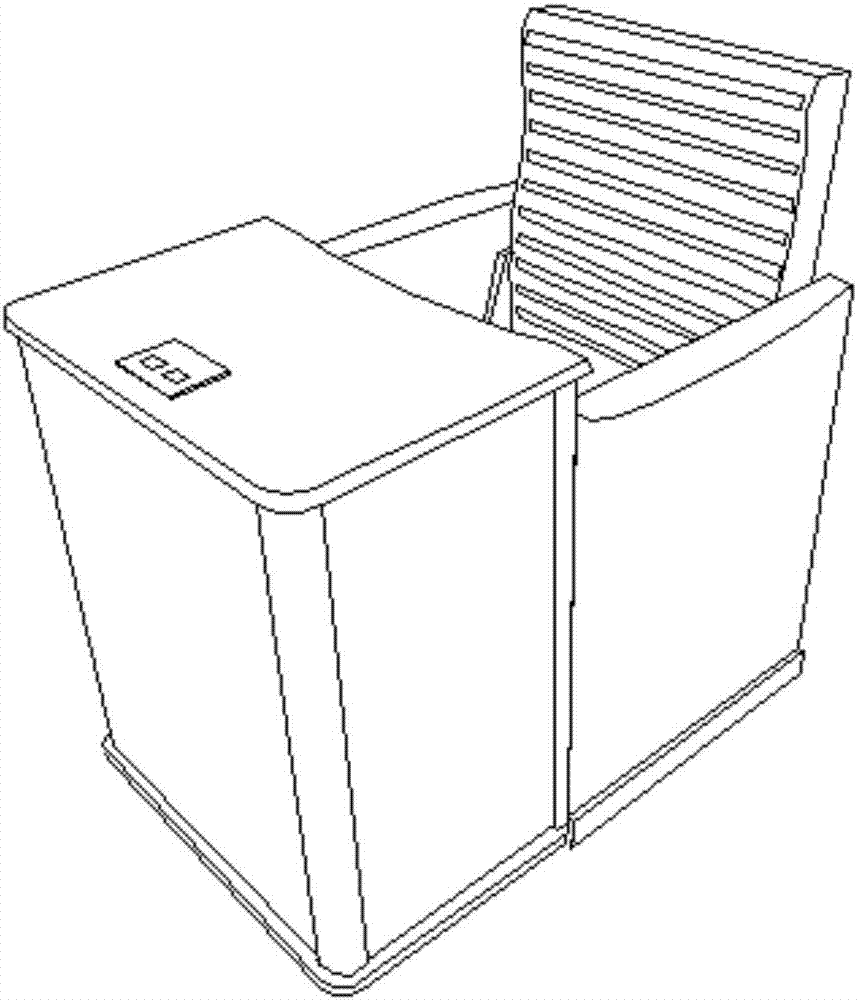

图2是该装置闭合状态示意图。

具体实施方式

下面结合附图对本实用新型做详细描述。

如图所示，一种远红外艾灸理疗装置，包括一个座椅1，和一个臀部艾灸装置3，其特征在于，所述座椅1的靠背11的背面设置靠背远红外发热板41，还包括一个下肢远红外加热柜2，所述坐板12上设有艾灸孔121，所述臀部艾灸装置3位于艾灸孔121下端。

所述下肢远红外加热柜2包括一个柜体21，该柜体21一面开口，柜体21内壁上固定远红外加热装置，柜体21的底面固定有脚部远红外加热装置23。

所述下肢远红外加热柜2的底面上设有脚部按摩装置。

所述臀部艾灸装置3为一个抽屉，通过滑道与座椅1滑动连接。

所述座椅1包括椅座13，所述坐板12与该椅座13滑动连接，所述靠背11与坐板12 铰接，所述坐板12的上端的椅座13上固定有挡块14。椅座13带有连个侧板形成扶手的同时，与坐板12和靠背11形成了一个座椅空间。挡块位于座椅13侧板内表面上。

所述艾灸装置3固定于坐板12的的底面上。

下肢远红外加热柜2的与座椅1铰接，且下肢远红外加热柜2底端带有滑轮。

所述柜体21开口的一个侧边与座椅1上对应即柜体21与座椅1相对时，相对的侧板的纵向侧边铰接，柜体21的底端带有滑轮。

还包括腿部加热板42该腿部加热板42设置于座椅1的底部。

还包括控制器22，该控制器22固定于下肢远红外加热柜2的顶面上。

通过在座椅靠背和下肢部位直接设置远红外加热装置，能够提高远红外线加热理疗功效，配合艾灸会阴穴，能够快速通筋舒络，调节气血，强身健体的保健功效。且设置全身远红外加热和座椅，能够提高使用舒适度。整个装置开放式设计，不会有艾灸燃烧气味过浓，或憋闷感。
