具有温度报警功能的艾灸装置的制作方法

背景技术：

艾灸是一种中医疗法，一般通过点燃由艾叶制成的艾条对人体穴位进行熏烤而达到治疗目的。治疗时，一般手持点燃的艾条靠近皮肤对穴位进行熏烤，因为艾灸时间一般比较长，这种操作使实施治疗的人员很容易疲劳，甚至会不小心烧伤被治疗者的皮肤。目前市场上存在简单的艾灸装置，一般是用粘胶固定艾条，这些装置可以免去长时间手持艾条，但仍需时刻注意艾条燃烧状况，否则容易烧伤皮肤，且不适用于毛发多的地方。并且目前市售的艾灸装置一般每次只能针对特定的身体部位进行治疗，使用不方便。

技术实现要素：

本实用新型的目的在于提供一种具有温度报警功能的艾灸装置，在保证艾灸疗效的同时，还能保证艾灸安全，并方便使用。

本实用新型是这样实现的，它由灸座、固定片、胶圈、温控开关、纽扣电池、蜂鸣器、外罩和紧固带组成，其特征是胶圈的底部有若干通风孔，胶圈的侧面有一个开孔，胶圈内表面上端连接固定片，固定片中间装灸座，灸座有若干穿孔；外罩的内部有纽扣电池，外罩的外表面装有蜂鸣器，外罩的内表面与胶圈的外表面吻合，外罩的内表面装有温控开关，温控开关的位置与胶圈侧面的开孔对应，当外罩罩住胶圈时温控开关恰好插入胶圈侧面的开孔，温控开关、纽扣电池、蜂鸣器通过导线串联；外罩的底部有通风孔，这些通风孔与胶圈底部的通风孔一一对应，外罩的底部还连接着紧固带。

优选的，灸座可以有多个。

优选的，灸座内壁上装有弹片，当艾条直径比灸座直径小时，能更好地固定艾条。

优选的，温控开关的动作温度为50℃，当温度高于50℃时，温控开关闭合，蜂鸣器报警。

优选的，紧固带配有卡扣，使用时可以调节紧固带的长短，以适应身体不同部位的大小，如头部和手臂。

在实际使用时，将艾条插入灸座，套上外罩，然后把装置的底部贴在需艾灸的部位，用紧固带固定，最后点燃艾条。艾灸过程中，无需关注艾条是否燃尽，因为艾条即将燃尽时温控开关会检测到温度升高，当温度超标时蜂鸣器就会报警。此时，可以取下艾灸装置。

本实用新型的有益效果是：具有温度报警功能，安全可靠；可以固定在身体的任何部位，免去手持，方便使用；结构简单，易于生产加工，有利于推广。

附图说明

图1是本实用新型的拆解图。

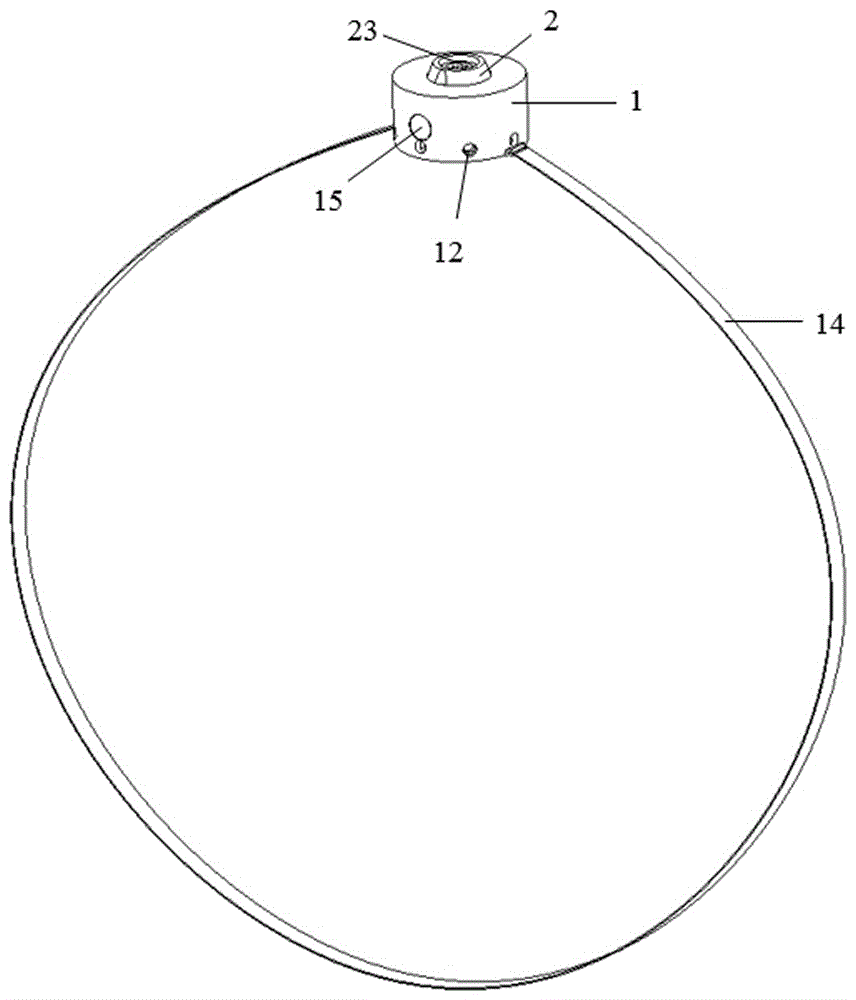

图2是本实用新型的透视图。

图3是本实用新型的胶圈示意图。

在图中，1.外罩，11.温控开关，12.通风孔，13.纽扣电池，14.紧固带，15.蜂鸣器，2.胶圈，21.开孔，22.通风孔，23.固定片，24.灸座。

具体实施方式

如图1、图2和图3所示，本实用新型是这样实现的，它由灸座24、固定片23、胶圈2、温控开关11、纽扣电池13、蜂鸣器15、外罩1和紧固带14组成，其特征是灸座24由固定片23固定在胶圈2里面，外罩1与胶圈2分离，温控开关11、纽扣电池13、蜂鸣器15固定在外罩1上。其中，灸座24有许多穿孔；胶圈2的底部有通风孔22，胶圈2的侧面有一个用于插入温控开关的开孔21；温控开关11固定在外罩1的内表面，位置与胶圈2侧面的开孔21对应，当外罩1罩住胶圈2时温控开关11刚好插入胶圈2侧面的开孔21；温控开关11、纽扣电池13、蜂鸣器15通过导线串联，当温控开关11感应到温度过高时电路接通，蜂鸣器15报警；外罩1的底部有通风孔12，这些通风孔12与胶圈2底部的通风孔22一一对应，外罩1的内表面与胶圈2的外表面吻合；紧固带14与外罩1连接。

在本实施例中，灸座24只有一个，但本实用新型不限于此，它可以有多个。

在本实施例中，温控开关的动作温度为50℃，当温度高于50℃时，温控开关闭合，蜂鸣器报警。

使用时，将艾条插入灸座24，套上外罩1，然后把装置的底部贴在需艾灸的部位，用紧固带14固定，最后点燃艾条。当艾条即将燃尽时温控开关11会检测到温度升高，当温度超过50℃时温控开关11闭合，电路接通，蜂鸣器15就会报警。此时，可以取下艾灸装置。
