一种集尿袋的制作方法

本实用新型涉及一种集尿袋，具体地说是一种专用于尿失禁的集尿袋。

背景技术：

目前国内对于手术或疾病造成的尿失禁病人大多采用纸尿裤来收集尿液，避免病人由于失禁造成环境污染，但纸尿裤的吸水量少，需要多次更换，给家属或医护人员带来负担，纸尿裤透气性差，有的病人由于病痛需要长期卧床，带纸尿裤更换麻烦，同时，容易造成压疮等疾病产生，加重病人的病情负担，为治疗带来不便。

现有技术中有少数针对男性的专用导尿袋，但大部分为一次性导尿袋，因此在使用中需要多次更换，造成病人痛苦，同时，无法很好的保护病人的隐私，造成更换时给病人心理带来负担，影响使用效果。

技术实现要素：

为了弥补以上不足，本实用新型提供了一种隐私性更强且无需多次拔插的组装式集尿袋，以解决上述背景技术中的问题。

本实用新型的技术方案是：

一种集尿袋，包括袋体和出液端与袋体的进液口相连通的导尿管，所述袋体的外壁上设有刻度，所述导尿管的进液端通过连接件连接在内裤状连接部上所述连接部的裆部后侧设有开口，所述连接部的裆部前侧设置导尿口，导尿口中插装软性材质的护管，所述导尿管的进液端与护管相连接，所述导尿管的出液端通过可拆卸的连接装置与袋体的进液口连通。

作为优选的技术方案，所述护管及导尿管的外壁上设置环状的凹槽，所述连接件为圆管状，连接件的两端设有环绕管状侧壁设置的穿绳腔，穿绳腔内穿入松紧带，位于连接件两端的松紧带分别环绕在护管及导尿管的凹槽外侧。

作为优选的技术方案，所述连接装置包括夹在袋体上端的卡夹，所述卡夹上具有一个管状连通腔，所述连通腔的下端与袋体的进液口连通，所述连通腔上端与导尿管的出液端可拆卸的连接。

作为优选的技术方案，所述导尿管的出液端插入连通腔内，所述导尿管的外壁与连通腔的内壁之间设置环状的气囊，另有与气囊相连通的进气管延伸到连通腔外侧，所述卡夹上设置充气囊，所述充气囊的内腔与进气管连通。

作为优选的技术方案，所述卡夹上设置可拆卸的挂钩。

作为优选的技术方案，所述导尿管上串联导尿开关。

作为优选的技术方案，所述挂钩的底部通过子母粘扣连接到卡夹上。

由于采用了上述技术方案，本实用新型所述的一种集尿袋通过设置内裤状的连接部可直接穿戴在病人身上，很好的保护病人的隐私，避免在更换时给病人带来心理负担，同时，该导尿袋为组装式，更换时只需更换袋体，更换周期长，降低家属或医护人员的护理难度，透气性好，不易产生压疮等疾病，为病人的康复带来积极地效果。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型实施例的结构示意图；

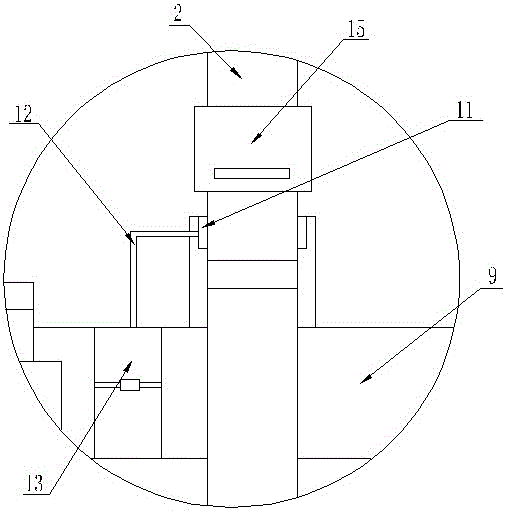

图2是图1中A部分的结构放大示意图；

图3是本实用新型卡夹的结构侧视图；

图4为本实用新型连接件的结构剖视图。

具体实施方式

实施例一：如图1-图4所示，本实用新型所述的一种集尿袋，包括袋体1和出液端与袋体1的进液口相连通的导尿管2，导尿管2为塑料软管，袋体1为透明袋体，所述袋体1的外壁上设有刻度3，用于监测尿量，所述导尿管2的进液端通过连接件6连接在内裤状连接部4上，所述连接部4用于穿戴在病人身上，可有效的保护病人隐私，连接部4为普通的内裤，所述连接部4的裆部后侧设有开口，所述连接部4的裆部前侧设置导尿口，后侧开口便于病人大便，避免弄脏连接部4，导尿口中插装软性材质的护管5，所述护管5为透气但不透水的材料制成，所述护管5为硬质塑料，护管5的内侧设有软垫层，所述导尿管2的进液端与护管5相连接，导尿管2的进液端可拆卸的插装在护管5中，所述导尿管2的出液端通过可拆卸的连接装置与袋体1的进液口连通，袋体1集满后可拆下更换，无需翻动病人即可完成更换动作。

所述护管5及导尿管2的外壁上设置环状的凹槽8，导尿管2的内径尺寸小于护管5的内径尺寸，所述凹槽8断面为半圆形，所述连接件6为圆管状，连接件6为软性可折叠材质，连接件6的两端设有环绕管状侧壁设置的穿绳腔，穿绳腔内穿入松紧带7，位于连接件6两端的松紧带7分别环绕在护管5及导尿管2的凹槽8外侧，松紧带7在弹力作用下紧卡在凹槽8处，更换导尿管2时，将松紧带7拉起，使其离开凹槽8，将导尿管2拉出即可。

所述连接装置包括夹在袋体1上端的卡夹9，所述卡夹9为硬质塑料，卡夹9的下端为夹子状，且卡夹9的下端将袋体1夹持住，所述卡夹9上具有一个管状连通腔10，所述连通腔10竖直设置，所述连通腔10的下端与袋体1的进液口连通，所述连通腔10上端与导尿管2的出液端可拆卸的连接。

所述导尿管2的出液端插入连通腔10内，所述导尿管2的外壁与连通腔10的内壁之间设置环状的气囊11，所述气囊11固定连接到连通腔10的内壁上，另有与气囊11相连通的进气管12延伸到连通腔10外侧，所述卡夹9上设置充气囊13，所述充气囊13的内腔与进气管12连通，通过充气囊13向气囊11中充气，充气后气囊11鼓起，挤压在导尿管2外侧，使导尿管2紧固在连通腔10中，连通腔10连通导尿管2和袋体1。

所述卡夹9上设置可拆卸的挂钩1，所述挂钩14的底部通过子母粘扣连接到卡夹9上，挂钩14还可通过其他可拆卸的方式连接到卡夹9上，例如螺栓连接，通过挂钩14可将卡夹9及袋体1整体悬挂在床沿处。

所述导尿管2上串联导尿开关15，通过导尿开关15控制袋体1与导尿管2的连通和关闭，便于袋体1的更换。

以上显示和描述了本实用新型的基本原理、主要特征及本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
