一种骨科床头牵引器的制作方法

本实用新型涉及一种医学外科器械，尤其是一种骨科床头牵引器。

背景技术：

牵引器是骨外科常用的一种医疗辅助器械，其设置在床头上应用，可以起到减少神经压迫、缓解肌肉挛缩、增大骨间间隙、改善血液循环等功能。目前，骨科所应用的床头牵引器主要包括两对称竖向固定在床头的支臂，在两支臂之间横向设有横梁，在横梁上滑动设有若干挂钩。使用时是通过调整横梁的高度和挂钩在横梁上的位置设定牵引角度，其存在着横梁高度及挂钩位置调整不方便、无法满足不同牵引角度需求而适用范围小的问题；另外，在受力情况下，挂钩极易在横梁上滑动，其使用安全性差；支臂穿接固定在床头，存在安装费时费力的不足。

技术实现要素：

为了克服现有骨科床头牵引器存在着角度调整不方便、适用范围小、使用安全性差、安装费时费力的不足，本实用新型提供一种结构设计合理、牵引角度适用范围广、使用安全可靠、安装操作方便的骨科床头牵引器。

本实用新型解决其技术问题所采用的技术方案是：一种骨科床头牵引器，其特征在于：其包括一方轴、两支撑臂、一万向连接杆和一牵引组件，所述的支撑臂的连接端分别经支撑滑套套装在所述的方轴上，其固定端分别经锁紧装置固定在床头横梁上；所述的万向连接杆的一端经一连接滑套套装在两支撑臂之间的方轴上，所述的牵引组件固定在万向连接杆的另一端上；在所述的支撑滑套、连接滑套的周向面上分别设有紧定螺钉，该紧定螺钉分别将支撑滑套、连接滑套对应锁定在方轴上。

所述的万向连接杆包括一第一连接杆和一第二连接杆，所述的第一连接杆的一端固定在所述的连接滑套上，在第一连接杆的另一端与第二连接杆的一端之间、第二连接杆的另一端与牵引组件之间分别设有齿锁件。

所述的每一齿锁件均包括两锁柱体，该两锁柱体分别对应与第一连接杆的另一端、第二连接杆的一端、第二连接杆的另一端及牵引组件固定连接，在两柱体贴合面上分别设有相互配合的摩擦齿，所述的两锁柱件之间分别由一螺栓同轴穿接，且在该螺栓上配合有锁紧螺母。

所述的牵引组件包括一牵引架和若干牵引滑轮，所述的牵引滑轮分别经轮轴转动支撑在所述的牵引架上。

所述的支撑臂的固定端呈弯勾状，所述的锁紧装置包括一定位垫块和一锁紧底板，所述的定位垫块固定在支撑臂的弯勾内侧臂上；在所述的锁紧底板上同侧设有两开口槽，所述的锁紧底板经开口槽对应插装在支撑臂固定端上，该锁紧底板的一侧压抵在床头横梁上，锁紧底板另一侧的一端与定位垫块压紧，另一端经一与支撑臂的弯勾外侧臂螺纹配合的螺母压紧固定。

本实用新型包括一方轴、两支撑臂、一万向连接杆和一牵引组件，其中，支撑臂的连接端分别经支撑滑套套装在方轴上，其固定端分别经锁紧装置固定在床头横梁上，万向连接杆的一端经一连接滑套套装在两支撑臂之间的方轴上，牵引组件固定在万向连接杆的另一端上；在支撑滑套、连接滑套的周向面上分别设有可将其位置锁定的紧定螺钉。本实用新型经锁紧装置将其稳定安装在床头横梁上，其使用安全可靠；经万向连接杆上的连接滑套调整牵引位置，经万向连接杆调整牵引角度，其适用范围广。与现有技术相比，本实用新结构设计合理，安装操作方便。

附图说明

下面结合附图和实施例对本实用新型作进一步说明。

图1是本实用新型的一种结构示意图；

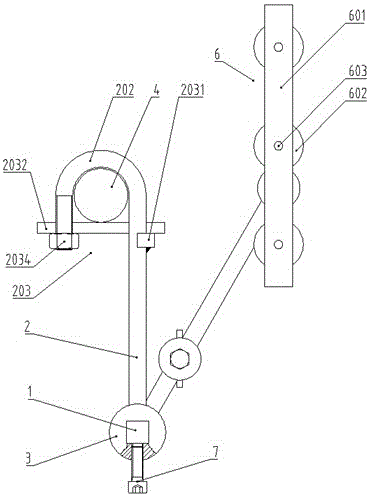

图2是图1的左视图；

图3是本实用新型的锁紧底板的一种结构示意图。

图中标记：1.方轴，2.支撑臂，201.连接端，202.固定端，203.锁紧装置，2031.定位垫块，2032.锁紧底板，2033.开口槽，2034.螺母，3.支撑滑套，4.床头横梁，5.万向连接杆，501.第一连接杆，502.第二连接杆，503.齿锁件，5031.锁柱体，5032.摩擦齿，5033.螺栓，5034.锁紧螺母，6.牵引组件，601.牵引架，602.牵引滑轮，603.轮轴，7.紧定螺钉，8.连接滑套。

具体实施方式

如图1所示，一种骨科床头牵引器，其包括一方轴1、两支撑臂2、一万向连接杆5和一牵引组件6。

在图1中，两支撑臂2的连接端201分别经支撑滑套3套装在方轴1上，其固定端202分别经锁紧装置203固定在床头横梁4上。沿方轴1轴向调整支撑滑套3之间的距离，使两支撑臂2的固定端202适用不同规格的病床床头。

在图2中，支撑臂2的固定端202呈弯勾状，锁紧装置203包括一定位垫块2031和一锁紧底板2032，其中，定位垫块2031焊接固定在支撑臂2的弯勾内侧臂上，如图2、图3所示，在锁紧底板2032的同侧设有两开口槽2033，锁紧底板2032经开口槽2033对应插装在支撑臂2固定端202上，该锁紧底板2032的一侧压抵在床头横梁4上，另一侧的一端与定位垫块2031压紧，另一端经一与支撑臂2的弯勾外侧臂螺纹配合的螺母2034压紧固定。

如图1、2所示，在支撑滑套3的周向面上设有紧定螺钉7，该紧定螺钉7将支撑滑套3对应锁定在方轴1上。

如图1所示，万向连接杆5的一端经一连接滑套8套装在两支撑臂2之间的方轴1上，牵引组件6焊接固定在万向连接杆5的另一端上。连接滑套8带动万向连接杆5连同牵引组件6一同沿方轴1轴向滑动；在连接滑套8的周向面上设有紧定螺钉7，在调整位置时，该紧定螺钉7将连接滑套8对应锁定在方轴1上。

在图1中，万向连接杆5包括一第一连接杆501和一第二连接杆502，其中，第一连接杆501的一端焊接在连接滑套8上，在第一连接杆501的另一端与第二连接杆502的一端之间、第二连接杆502的另一端与牵引组件6之间分别设有齿锁件503。

在本实施例中，如图1所示，每一齿锁件503均包括两锁柱体5031，该两锁柱体5031分别对应与第一连接杆501的另一端、第二连接杆502的一端、第二连接杆502的另一端及牵引组件6焊接固定。

在图1中，两锁柱件之间经一螺栓5033同轴穿接固定，在该螺栓5033上配合有锁紧螺母5034。为防止两柱体相对转动，在两柱体贴合面上分别设有相互配合的摩擦齿5032。

在本实施例中，如图1、图2所示，牵引组件6包括一牵引架601和若干牵引滑轮602，为满足不同牵引角度的需要，牵引滑轮602分别经轮轴603竖向转动支撑在牵引架601上。

本实用新型在使用时，滑动固定在支撑臂2连接端201的支撑滑套3，调整支撑臂2之间的距离，使用紧定螺钉7将支撑滑套3锁定在方轴1上；将两支撑臂2的固定端202钩挂在床头横梁4上，其通过锁紧装置203压紧固定；沿方轴1的轴向滑动连接滑套8，调整并固定万向连接杆5的位置；通过调整齿锁件503调整第一连接杆501、第二连接杆502、牵引组件6的高度，将牵引绳的一端绕经某一牵引滑轮602由配重块拉直。

本实用新型结构设计合理，牵引角度适用范围广，使用安全可靠，安装操作方便。
