一种新生儿监护床升降装置的制作方法

本实用新型涉及升降装置技术领域，具体为一种新生儿监护床升降装置。

背景技术：

监护床是医疗行业常用的的设备之一，使用最为广泛，新生儿在治疗时或休息时进行使用。新生儿在出生时，都需要放到监护床上进行呵护，目前的新生儿监护床结构较为简单，不能够调节床的高度，当婴儿睡着放到床上时，家长需要弯腰将孩子放到监护床上，这样有时由于弯曲的程度较大，在放置孩子时，会吵醒孩子，影响孩子的睡眠，影响孩子的成长。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种新生儿监护床升降装置，解决了家长弯腰将孩子放到监护床上吵醒孩子的问题。

（二）技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种新生儿监护床升降装置，包括底座，所述底座的底部固定安装有车轮，所述底座的顶部从左往右依次连接有把手和缓冲垫，所述缓冲垫的顶部固定连接有升降机构，所述升降机构的顶部固定连接有顶板，所述顶板的顶部一侧固定连接有电动伸缩杆，所述顶板的另一端固定连接有两个支撑块，两个所述支撑块之间的顶部穿插设有固定轴，所述固定轴上且位于两个支撑块之间套设有支杆，所述支杆的顶端固定连接有床体，所述床体的底部且远离支杆的一侧固定连接有U形槽，所述电动伸缩杆的顶端延伸至U形槽的槽口内，所述床体的前表面固定连接有控制器，所述控制器与电动伸缩杆电性连接。

优选的，所述升降机构包括壳体，所述壳体的两侧内壁从上往下依次设置有横杆和定位块，两个所述定位块之间固定连接有旋转轴，所述旋转轴的中部固定连接有齿轮，所述旋转轴的表面一侧套设有第一带轮，所述壳体的内腔底部固定连接有第一电机，所述第一电机的输出轴上固定套接有第二带轮，且第二带轮与第一带轮之间通过皮带传动连接，所述横杆远离壳体内壁的一端固定连接有滑轨，所述滑轨的轨道内滑动连接有与其相配合的齿条，且齿条与齿轮啮合，所述齿条的顶端贯穿壳体的顶部并延伸至壳体的外部，所述控制器与第一电机电性连接。

优选的，所述升降机构包括箱体，所述箱体的两侧内壁固定连接有滑槽，所述箱体的内壁底部固定连接有第二电机，所述第二电机的输出轴通过联轴器固定连接有丝杆，所述丝杆的顶端与设在箱体内壁顶部的轴承套接，所述丝杆上套接有与其相配合的移动块，所述移动块的一端固定连接有第一滑杆，且第一滑杆远离移动块的一端延伸至箱体左侧的滑槽内，所述移动块的另一端固定连接有第二滑杆，所述第二滑杆远离移动块的一端延伸至箱体右侧的滑槽内，所述第二滑杆的上部固定连接有顶杆，所述顶杆的顶端贯穿箱体的顶部并延伸至其外部，所述控制器与第二电机电性连接。

优选的，所述齿条延伸至壳体外部的一端和顶杆延伸至箱体外部的一端均与顶板固定连接。

优选的，所述把手上设置有防滑套。

（三）有益效果

本实用新型提供了一种新生儿监护床升降装置。具备以下有益效果：

（1）、该新生儿监护床升降装置，操作简单且使用方便，通过对升降机构的改进，在家长放置孩子时，只需通过控制器分别控制第一电机和第二电机工作，便可达到对床体可调节的效果，避免了在弯腰放置孩子时吵醒孩子的问题，保证孩子的睡眠质量。

（2）、该新生儿监护床升降装置，通过对电动伸缩杆的设置，并且在支撑块、固定轴和支杆的配合下，将床体进行倾斜的效果，进一步方便了对孩子的放置。

附图说明

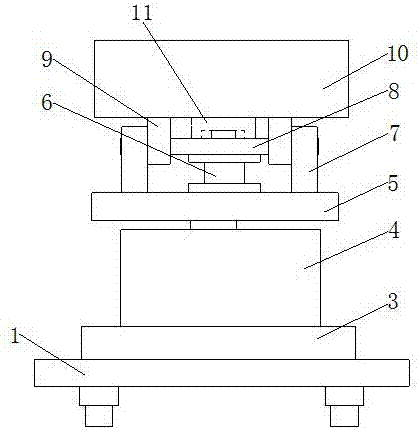

图1为本实用新型结构示意图；

图2为本实用新型结构的侧视图；

图3为本实用新型实施例一的结构示意图；

图4为本实用新型实施例二的结构示意图。

图中：1底座、2把手、3缓冲垫、4升降机构、401壳体、402横杆、403定位块、404旋转轴、405齿轮、406第一带轮、407第一电机、408第二带轮、409皮带、410滑轨、411齿条、412箱体、413滑槽、414第二电机、415丝杆、416轴承、417移动块、418第一滑杆、419第二滑杆、4110顶杆、5顶板、6电动伸缩杆、7支撑块、8固定轴、9支杆、10床体、11 U形槽、12防滑套、13控制器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种新生儿监护床升降装置，包括底座1，底座1的底部固定安装有车轮，车轮的设置，便于对床体10的移动，底座1的顶部从左往右依次连接有把手2和缓冲垫3，缓冲垫3的设置，在移动床体10时，达到缓冲的效果，把手2上设置有防滑套12，防滑套12避免了使用者在推动床体10时，出现打滑的现象，缓冲垫3的顶部固定连接有升降机构4，升降机构4的顶部固定连接有顶板5，顶板5的顶部一侧固定连接有电动伸缩杆6，顶板5的另一端固定连接有两个支撑块7，两个支撑块7之间的顶部穿插设有固定轴8，固定轴8上且位于两个支撑块7之间套设有支杆9，支杆9的顶端固定连接有床体10，床体10的底部且远离支杆9的一侧固定连接有U形槽11，电动伸缩杆6的顶端延伸至U形槽11的槽口内，床体10的前表面固定连接有控制器13，控制器13与电动伸缩杆6电性连接，电动伸缩杆6将床体10的一侧升起，让床体10倾斜，便于对孩子的放置。

实施例一：请参阅图3，升降机构4包括壳体401，壳体401的两侧内壁从上往下依次设置有横杆402和定位块403，两个定位块403之间固定连接有旋转轴404，旋转轴404的中部固定连接有齿轮405，旋转轴404的表面一侧套设有第一带轮406，壳体401的内腔底部固定连接有第一电机407，第一电机407的输出轴上固定套接有第二带轮408，且第二带轮408与第一带轮406之间通过皮带409传动连接，横杆402远离壳体401内壁的一端固定连接有滑轨410，滑轨410的轨道内滑动连接有与其相配合的齿条411，且齿条411与齿轮405啮合，齿条411的顶端贯穿壳体401的顶部并延伸至壳体401的外部，控制器13与第一电机407电性连接。

使用时，需要调高时，通过控制器13控制第一电机407工作，第一电机407带动皮带409转动，旋转轴404旋转，将齿轮405带动，齿轮405的作用下，带动齿条411上升，上升时，将床体10顶起，下降时，控制第一电机407反转，齿条411回收，将床体10下降。

实施例二：请参阅图4，升降机构4包括箱体412，箱体412的两侧内壁固定连接有滑槽413，箱体412的内壁底部固定连接有第二电机414，第二电机414的输出轴通过联轴器固定连接有丝杆415，丝杆415的顶端与设在箱体412内壁顶部的轴承416套接，丝杆415上套接有与其相配合的移动块417，移动块417的一端固定连接有第一滑杆418，且第一滑杆418远离移动块417的一端延伸至箱体412左侧的滑槽413内，移动块417的另一端固定连接有第二滑杆419，第二滑杆419远离移动块417的一端延伸至箱体412右侧的滑槽413内，第二滑杆419的上部固定连接有顶杆4110，顶杆4110的顶端贯穿箱体412的顶部并延伸至其外部，控制器13与第二电机414电性连接。

使用时，控制器13控制第二电机414工作，第二电机414的输出轴将丝杆415带动，丝杆415上的移动块417将顶杆4110升起，把床体10进行升降。

齿条411延伸至壳体401外部的一端和顶杆4110延伸至箱体412外部的一端均与顶板5固定连接。

综上所述，该新生儿监护床升降装置，操作简单且使用方便，通过对升降机构4的改进，在家长放置孩子时，只需通过控制器13分别控制第一电机407和第二电机414工作，便可达到对床体10可调节的效果，避免了在弯腰放置孩子时吵醒孩子的问题，保证孩子的睡眠质量。

并且，通过对电动伸缩杆6的设置，在支撑块7、固定轴8和支杆9的配合下，将床体10进行倾斜的效果，进一步方便了对孩子的放置。
