一种九宫格式艾灸盒的制作方法

本实用新型涉及一种九宫格式艾灸盒，属于保健器材技术领域。

背景技术：

艾灸施于穴位，通过热和能量输入，引起人体“应激反应”，调动经脉使之更好地发挥行气血、和阴阳的整体作用，将热量沿着经络方向输送到全身各部，从而达到舒筋活血、排寒祛湿的功效，艾灸时通常需要艾灸盒的配合。

现有的艾灸盒一般为两孔、四孔和六孔，在临床实践中可以多管齐下，即多支艾条一起灸，让局部热量升高，但这种艾灸盒的热传导效果差，不能更好的将艾条燃烧产生的热量传导到身体各部，并且临床上取穴多是以阿是穴为主，即哪痛灸哪，不能辩证论治，不利于个体化治疗，导致临床治疗效果欠佳，虽然有些医生可以通过十二经穴达到辩证论治，但不易被广大患者掌握，不易推广。

技术实现要素：

针对现有技术中存在的上述缺陷，本实用新型提供了一种九宫格式艾灸盒，可以解决现有艾灸盒难以寻找施灸穴位的问题。

本实用新型是通过如下技术方案来实现的：一种九宫格式艾灸盒，包括盒体，所述盒体为无底无盖的盒体，所述盒体上设有九宫格式的艾条夹，所述艾条夹为横竖交叉固定在盒体顶部开口处的丝网，所述艾条夹的最外侧围成的形状为正方形，相邻横丝和相邻竖丝之间的距离均相同，所述横丝与所述竖丝围成多个大小相同的小方格。

进一步优选地，所述横丝与所述竖丝共围成八十一个大小相同的小方格。

进一步地，盒体的底部开口处设有挡灰网，所述盒体外侧设置有固定装置，

为方便艾灸盒在不同部位应用时固定方便，所述固定装置为带钩椽皮条或固定架，若在肚子上使用，可以采用椽皮条固定，如在肚子上使用，可以采用固定架。

进一步地，所述盒体的横截面形状为八边形，所述艾条夹的最外侧围成的形状为正方形，所述艾条夹的横向和竖向分别为十根钢丝。

进一步地，所述盒体的横截面形状为正方形，所述艾条夹的横向和竖向分别为八根钢丝。

为方便挡灰网的固定，所述挡灰网与所述盒体内侧之间设有固定条。

进一步地，所述盒体材质为木质。

本实用新型所述艾灸盒的艾条夹的最外侧围成的形状为正方形，相邻横丝和相邻竖丝之间的距离均相同，方便选穴定位插艾条，挡灰网可以用来阻挡艾条燃烧时掉落的火星。

附图说明

图1是本实用新型实施例一所述九宫格式艾灸盒的立体结构示意图；

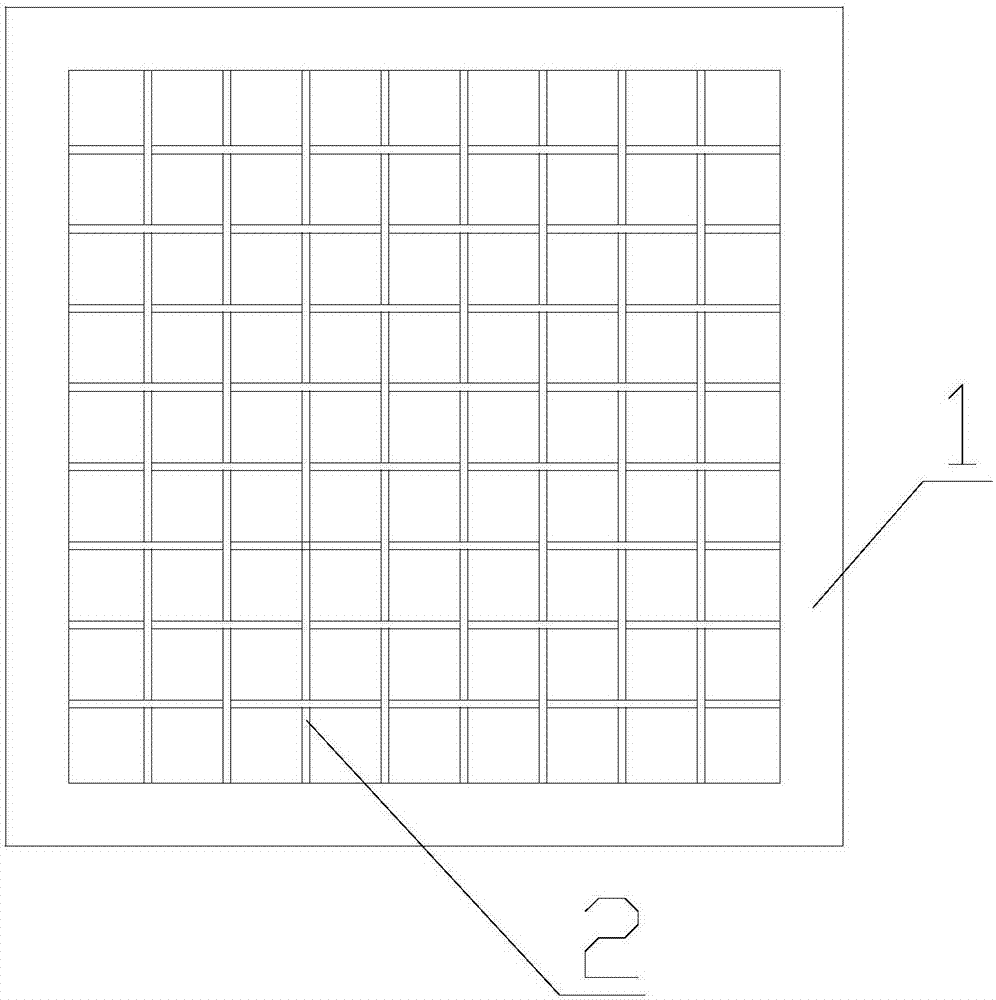

图2是本实用新型实施例一所述九宫格式艾灸盒的俯视图(不含挡灰网)；

图3是本实用新型实施例一所述九宫格式艾灸盒的仰视图；

图4是本实用新型实施例二所述九宫格式艾灸盒的结构示意图；

图中，1、盒体，2、艾条夹，3、挡灰网，4、固定条。

具体实施方式

下面通过非限定性的实施例并结合附图对本实用新型作进一步的说明：

实施例1

如图1-3所示，本实用新型实施例提供了一种九宫格式艾灸盒，包括盒体1，所述盒体1为无底无盖的盒体1，所述盒体1上设有九宫格式的艾条夹2，所述艾条夹2为横竖交叉固定在盒体1顶部开口处的丝网，所述艾条夹2的最外侧围成的形状为正方形，相邻横丝和相邻竖丝之间的距离均相同，所述横丝与所述竖丝围成多个大小相同的小方格，小方格的个数不作限制，可以满足艾条夹的功能即可。

盒体1的底部开口处设有挡灰网3，所述盒体1外侧设置有固定装置(图中未示出)。

为方便艾灸盒在不同部位应用时固定方便，所述固定装置为带钩椽皮条或固定架，若在肚子上使用，可以采用椽皮条固定，如在肚子上使用，可以采用固定架。

所述盒体1的横截面形状为正方形，所述艾条夹2的横向和竖向分别为八根钢丝，所述横丝与所述竖丝共围成八十一个大小相同的小方格。

为方便挡灰网3的固定，所述挡灰网3与所述盒体1内侧之间设有固定条4。

所述盒体1材质为木质。

工作原理如下：盒体1的九宫格艾条夹2代表治疗的适应症，比如左腿疼痛，可以选择九宫格里对应的左下大格，然后在左下大格里的九个小格中寻找敏感点，即灸之不热不痛有传导感的点，然后将艾灸点燃于敏感点，最后用固定装置固定于身体上。因此艾灸盒可以方便定下艾灸的大体方位，利于艾灸治疗。

实施例2

如图4所示，本实用新型实施例提供了一种九宫格式艾灸盒，包括盒体1，所述盒体1为无底无盖的盒体1，所述盒体1上设有九宫格式的艾条夹2，所述艾条夹2为横竖交叉固定在盒体1顶部开口处的丝网，所述艾条夹2的最外侧围成的形状为正方形，相邻横丝和相邻竖丝之间的距离均相同，所述横丝与所述竖丝围成多个大小相同的小方格，小方格的个数不作限制，可以满足艾条夹的功能即可。

盒体1的底部开口处设有挡灰网3，所述盒体1外侧设置有固定装置。

为方便艾灸盒在不同部位应用时固定方便，所述固定装置为带钩椽皮条或固定架，若在肚子上使用，可以采用椽皮条固定，如在肚子上使用，可以采用固定架。

所述盒体1的横截面形状为八边形，所述艾条夹2的最外侧围成的形状为正方形，在本实施例中，所述艾条夹2的横向和竖向分别为十根钢丝，所述横丝与所述竖丝共围成八十一个大小相同的小方格。

所述盒体1材质为木质。

工作原理如下：盒体1的九宫格艾条夹2代表治疗的适应症，比如左腿疼痛，可以选择九宫格里对应的左下大格，然后在左下大格里的九个小格中寻找敏感点，即灸之不热不痛有传导感的点，然后将艾灸点燃于敏感点，最后用固定装置固定于身体上。因此艾灸盒可以方便定下艾灸的大体方位，利于艾灸治疗。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
