一种可消毒的便携的活检钳的制作方法

本实用新型涉及一种活检钳，尤其是一种可消毒的便携的活检钳。

背景技术：

活检钳是内镜检查取病理标本不可缺少的工具，直接损伤黏膜以获取标本若使用污染的活检钳进行操作。将会导致院内感染的发生。笔者对活检钳带菌原因和消毒灭菌方法进行分析如下。

现有的活检钳在使用前，都需要进行消毒灭菌，但是消毒灭菌又要准备其他的消毒工具，才能进行消毒，过程麻烦，且医院所使用的活检钳头部都是暴露在外界的不仅携带不便更易感染细菌。

技术实现要素：

本实用新型的目的在于提供一种可消毒的便携的活检钳，以解决上述背景技术中提出的问题。

为解决上述技术问题，本实用新型采用的一个技术方案是：一种可消毒的便携的活检钳，包括钳头、连接片、钢丝、钳杆、固定手柄、活动手柄、弹簧、矩形凹槽、紫外消毒灯、电源、消毒开关，所述钳头的上钳夹和下钳夹的中部铰接于钳杆端，所述钳头上钳夹和下钳夹的下端分别与连接片下端铰接，两所述连接片下端均铰接于钳杆上，且两连接片下端均钢丝一端连接，所述钳杆下端通过转轴与固定手柄头部连接，所述固定手柄通过转轴与活动手柄连接，所述固定手柄头部与活动手柄头部通过弹簧连接，所述活动手柄头部与钢丝另一端连接，所述固定手柄中间开有矩形凹槽，所述矩形凹槽底部设有若干紫外线消毒灯，所述固定手柄底部内置电源，且固定手柄表面设有消毒开关。

进一步的，所述紫外线消毒灯的数量为6-8个；

进一步的，所述电源具体为纽扣电池；

进一步的，所述电源通过滑块与滑槽的配合嵌于固定手柄底部；

进一步的，所述固定手柄头部开有通孔，所述钢丝穿过通孔与活动手柄连接；

进一步的，所述钳头的刀口由6Cr13或无菌碳化不锈钢制成。

与现有技术相比，本实用新型的有益效果是该一种可消毒的便携的活检钳，解决了活检钳消毒麻烦和钳杆与钳头暴露在外界携带不方便和易沾染细菌等问题，本可消毒的便携的活检钳在固定手柄上设有凹槽，可使活检钳头和钳杆置于凹槽内，既便于携带又不易沾染细菌，且凹槽内设有紫外线消毒灯，可以杀菌消毒，不用再取消毒工具进行消毒。

附图说明

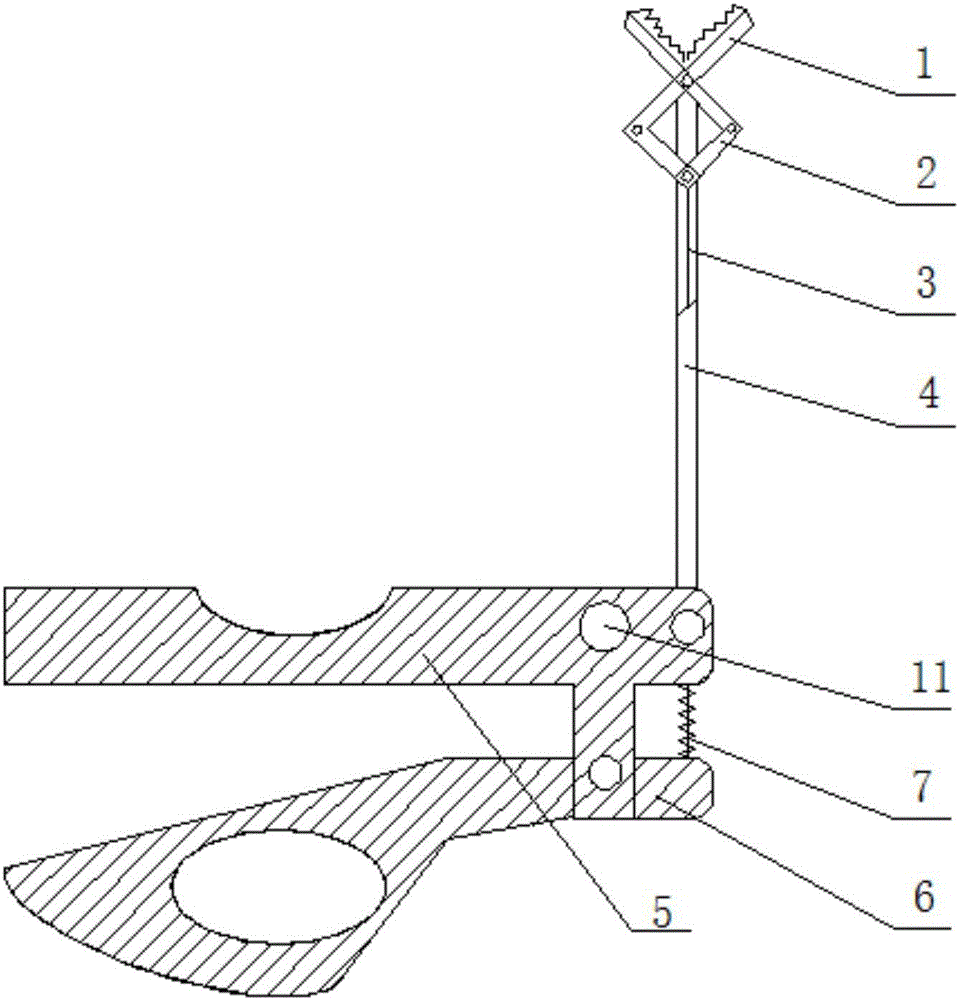

图1是本实用新型的部分结构示意图；

图2是本实用新型整体效果图；

图中：1、钳头，2、连接片，3、钢丝，4、钳杆，5、固定手柄，6、活动手柄，7、弹簧，8、矩形凹槽，9、紫外消毒灯，10、电源，11、消毒开关。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-2所示，一种可消毒的便携的活检钳，包括钳头1、连接片2、钢丝3、钳杆4、固定手柄5、活动手柄6、弹簧7、矩形凹槽8、紫外消毒灯9、电源10、消毒开关11，所述钳头1的上钳夹和下钳夹的中部铰接于钳杆4前端，所述钳头1上钳夹和下钳夹的下端分别与连接片2下端铰接，两所述连接片2下端均铰接于钳杆4上，且两连接片2下端均钢丝3一端连接，通过活动手柄6拉伸钢丝3可使钳头1座咬合运动，所述钳杆4下端通过转轴与固定手柄5头部连接，所述固定手柄5通过转轴与活动手柄6连接，所述固定手柄5头部与活动手柄6头部通过弹簧7连接，所述活动手柄6头部与钢丝3另一端连接，所述固定手柄5中间开有矩形凹槽8，钳杆4可以转动到凹槽内放置，避免与外界接触，所述矩形凹槽8底部设有若干紫外线消毒灯9，通过紫外线消毒灯9可对钳头进行消毒处理，所述固定手柄5底部内置电源10，且固定手柄5表面设有消毒开关11，所述紫外线消毒灯9的数量为6-8个，所述电源10具体为纽扣电池，所述电源10通过滑块与滑槽的配合嵌于固定手柄5底部，可随时更换电量不足的电源，所述固定手柄5头部开有通孔，所述钢丝7穿过通孔与活动手柄6连接，所述钳头1的刀口由6Cr13或无菌碳化不锈钢制成，刀口更加锋利坚固。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
