可反复操作穿刺抽液器的制作方法

本实用新型涉及一种医疗器械，尤其涉及一种可反复操作穿刺抽液器。

背景技术：

穿刺抽液作为临床上惯用的治疗方式，通常是采用50ml注射器连接穿刺针头，在抽取足够液体之后，拔下注射器，然后将液体注入容器内，这种操作方式不仅麻烦，而且反复的拔取注射器也增加了病人的感染几率，特别是内伤较重的病人体内有大量液体，因此需要一种可以反复操作、效率高的穿刺抽液装置。

技术实现要素：

本实用新型的目的是提供一种可反复操作穿刺抽液器，能够在不拔出抽液器的情况下反复抽液、效率高、抽液量大。

为实现上述目的，本实用新型采用的技术方案为：

一种可反复操作穿刺抽液器，包括推拉杆、筒体、活塞、针座、针头，推拉杆的前端连接活塞，推拉杆与活塞套装在筒体内，筒体的前端设有针座，针头安装在针座上，其特征是：推拉杆的前端内设有翻板腔，活塞内设有活塞孔，推拉杆中间设有联通孔，翻板腔分别与活塞孔和联通孔相通，翻板位于翻板腔内，翻板的一端固定安装在活塞的下表面上，翻板可以围绕一端自由转动，翻板靠近活塞的下表面时可以完全封堵住活塞孔，针座与针头之间安装三通，三通通过连接管与接头相联通，贮液袋安装在接头上。

根据所述的可反复操作穿刺抽液器，其特征在于：所述三通由联通管、防水透气膜、出液管组成，出液管斜向下的角度安装在联通管上，联通管的下半部分内安装防水透气膜，防水透气膜位于出液管与联通管之间联通口的下方，液体可以从联通管的上口进入，从出液管流出，防水透气膜能够使得空气通过，但液体不能通过。

本实用新型的优点效果在于：当将针头插入到体内进行抽液时，当把推拉杆往外拉时，活塞与筒体之间的气压会变小，此时翻板会把活塞孔完全堵住，使液体从针头经过针座、三通进入到连接管，在防水透气膜的作用下，液体会通过连接管进入到贮液袋内；当推推拉杆时翻板会向下转动，活塞与筒体之间的气体会通过活塞孔和联通孔排出，这样可以进行反复操作，从而把体内的液体完全的排到贮液袋内，能够在不拔出抽液器的情况下反复抽液、效率高、抽液量大。

附图说明

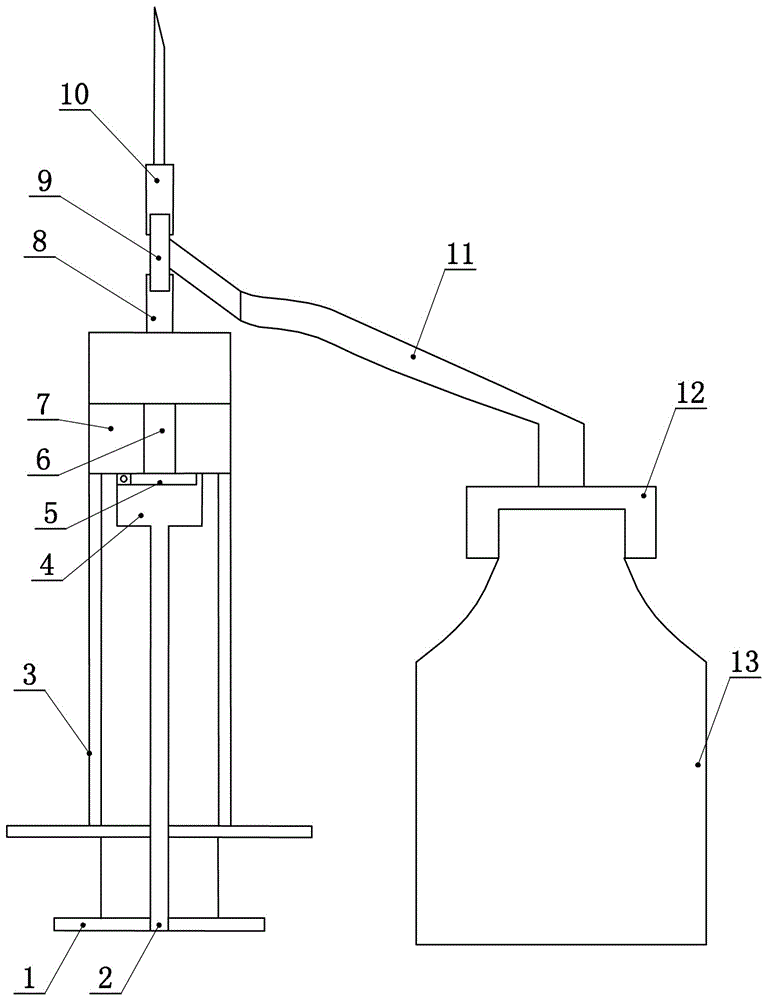

图1为本实用新型的结构示意图。

图2为三通的结构示意图。

图3为翻板腔与翻板的结构示意图。

附图中：1、推拉杆； 2、联通孔； 3、筒体；4、翻板腔；5、翻板； 6、活塞孔；7、活塞；8、针座；9、三通；10、针头；11、连接管；12、接头；13、贮液袋；901、联通管；902、防水透气膜；903、出液管。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步说明：

本实用新型如图1-3所示，一种可反复操作穿刺抽液器，包括推拉杆1、筒体3、活塞7、针座8、针头10，推拉杆1的前端连接活塞7，推拉杆1与活塞7套装在筒体3内，筒体3的前端设有针座8，针头10安装在针座8上，其特征是：推拉杆1的前端内设有翻板腔4，活塞7内设有活塞孔6，推拉杆1中间设有联通孔2，翻板腔4分别与活塞孔6和联通孔2相通，翻板5位于翻板腔4内，翻板5的一端固定安装在活塞7的下表面上，翻板5可以围绕一端自由转动，翻板5靠近活塞7的下表面时可以完全封堵住活塞孔6，针座8与针头10之间安装三通9，三通9通过连接管11与接头12相联通，贮液袋13安装在接头12上。根据所述的可反复操作穿刺抽液器，其特征在于：所述三通9由联通管901、防水透气膜902、出液管903组成，出液管903斜向下的角度安装在联通管901上，联通管901的下半部分内安装防水透气膜902，防水透气膜902位于出液管903与联通管901之间联通口的下方，液体可以从联通管901的上口进入，从出液管903流出，防水透气膜902能够使得空气通过，但液体不能通过。

本实用新型的原理及实施例如下所述：当将针头10插入到体内进行抽液时，当把推拉杆1往外拉时，活塞7与筒体3之间的气压会变小，此时翻板5会把活塞孔6完全堵住，使液体从针头10经过三通9进入到连接管11，在防水透气膜902的作用下，液体会通过连接管11进入到贮液袋13内；当推推拉杆1时翻板5会向下转动，活塞7与筒体3之间的气体会通过活塞孔6和联通孔2排出，这样可以进行反复操作，从而把体内的液体完全的排到贮液袋13内，能够在不拔出抽液器的情况下反复抽液、效率高、抽液量大。

上面所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的构思和保护范围进行限定，在不脱离本实用新型设计构思的前提下，本领域中普通工程技术人员对本实用新型的技术方案作出的各种变型和改进，均应落入本实用新型的保护范围。
