窥镜一次性塑料分体蛇骨的制作方法

本实用新型涉及医用窥镜领域，尤指一种窥镜一次性塑料分体蛇骨。

背景技术：

在进行微创手术的时候，需要采用窥镜深入患者体内进行观察。现有的窥镜都内置在蛇骨上，将蛇骨的一端放置入患处，通过牵拉与蛇骨连接的钢丝绳，即可实现内窥镜的头部弯曲变向，从而可以多方位观察患处。

现有的蛇骨中，其内部仅开设有用于穿设钢丝绳的开孔以及放置窥镜的孔，而对患处进行手术时，则需要配合观察内窥镜成像显示，从患处的外部进行手术，不能在连通蛇骨深入患处观察时同时进行手术，使得手术效率低。

技术实现要素：

为解决上述问题，本实用新型提供一种结构简单、制作成本低，可实现全方位观察内部患处的同时进行手术的窥镜一次性塑料分体蛇骨。

为实现上述目的，本实用新型采用的技术方案是：一种窥镜一次性塑料分体蛇骨，包括前端节、后端节、关节单元，钢丝，所述关节单元连接在前端节和后端节之间，所述前端节、后端节、关节单元内的两侧分别对应设置有钢丝孔，钢丝的一端从后端节的钢丝孔经关节单元穿设至前端节，再从前端节另一钢丝孔经关节单元穿设至后端节的钢丝孔外，所述前端节、后端节、关节单元内还对应设置有摄像孔、刀具管道孔，摄像镜头电线的摄像镜头端从后端节的摄像孔经关节单元穿设至前端节的摄像孔，所述前端节、后端节、关节单元均为塑料。

本实用新型的有益效果在于：本实用新型通过采用塑料制作前端节、后端节、关节单元，且分别在前端节、后端节、关节单元内对应设置钢丝孔、摄像孔、刀具管道孔，可分别穿设钢丝后可实现对蛇骨摆动控制，穿设摄像头电线实现对内部患处的图像获取，将手术刀具穿设刀具管道孔可实现实现全方位观察内部患处的同时进行手术，提高手术效率，且结构简单，制作成本低。

附图说明

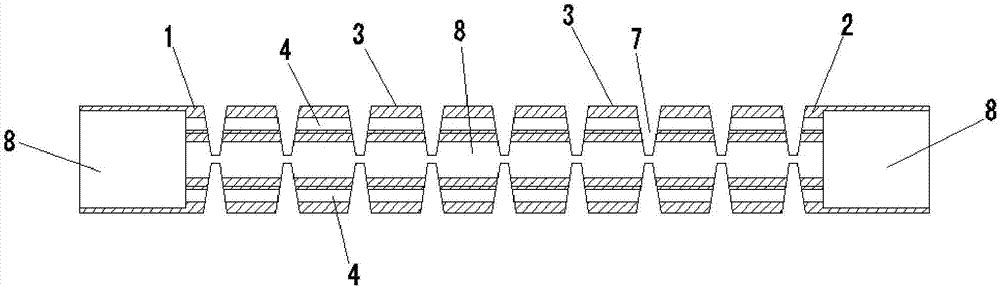

图1 是本实用新型的结构示意图；

图2 是本实用新型的侧视图；

图3 是图2的左视图；

图4 是图2的右视图。

附图标号说明：1-前端节；2-后端节；3-关节单元；4-钢丝孔；5-摄像孔；6-刀具管道孔；7-活动间隙；8-空腔。

具体实施方式

请参阅图1-4所示，本实用新型关于一种窥镜一次性塑料分体蛇骨，包括前端节1、后端节2、关节单元3，钢丝，所述关节单元3连接在前端节1和后端节2之间，所述前端节1、后端节2、关节单元3内的两侧分别对应设置有钢丝孔4，钢丝的一端从后端节2的钢丝孔4经关节单元3穿设至前端节1，再从前端节1另一钢丝孔4经关节单元3穿设至后端节2的钢丝孔4外，所述前端节1、后端节2、关节单元3内还对应设置有摄像孔5、刀具管道孔6，摄像镜头电线的摄像镜头端从后端节2的摄像孔5经关节单元3穿设至前端节1的摄像孔5，所述前端节1、后端节2、关节单元3均为塑料。

相较于现有的技术，本实用新型通过采用塑料制作前端节1、后端节2、关节单元3，且分别在前端节1、后端节2、关节单元3内对应设置钢丝孔4、摄像孔5、刀具管道孔6，将钢丝穿设钢丝孔4后可实现对蛇骨摆动控制，摄像头电线穿设摄像孔5后可实现对内部患处的图像获取，将手术刀具从后端节2的刀具管道孔6经关节单元3穿设至前端节1的刀具管道孔6外可实现实现全方位观察内部患处的同时进行手术，提高手术效率，且结构简单，制作成本低。

作为本实用新型具体的实施方式，所述关节单元3至少为两个，关节单元3之间相互连接，前端节1、后端节2、关节单元3之间设置有活动间隙7。采用上述方案，根据患处的具体深度设置关节单元3的数量，以延长龙骨的长度，其中前端节1、后端节2、关节单元3之间设置有活动间隙7，便于龙骨弯曲摆动变向，扩大对患处的观察范围。

作为本实用新型具体的实施方式，前端节1及后端节2分别设置有沿前端节1及后端节2外侧延伸的空腔8，用以防止摄像镜头电线、钢丝等外露而触碰患处。

以上实施方式仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通工程技术人员对本实用新型的技术方案作出的各种变形和改进，均应落入本实用新型的权利要求书确定的保护范围内。
