不倒翁奶瓶的制作方法

本实用新型是涉及一种奶瓶，具体涉及一种能够作为不倒翁玩具，以及兼具有奶瓶与水瓶功能的不倒翁奶瓶。

背景技术：

现有的婴幼儿使用的奶瓶通常采用圆柱形的容器本体，该种现有的奶瓶倾倒时无法自行站立，因此当奶瓶翻倒时容易造成奶瓶中盛装液体漏出的情形产生。

因此市面上有一部份的奶瓶设计为不倒翁瓶身的奶瓶，该种不倒翁奶瓶具有圆弧形的底面，且于底部设置配重，使奶瓶的重心集中于下端，使奶瓶倾倒后能够借由重力作用自动回复直立状态，以避免奶瓶倾倒。

然而该类型的不倒翁奶瓶其底部的配重无法更换，因此对于年龄较小，手部力气不足的婴幼儿，恐怕难以负担奶瓶的重量，而无法使用。

由于以上原因，造成现有的不倒翁奶瓶使用上的限制。因此，如何借由结构设计的改良，克服不倒翁奶瓶上述的缺失，已成为本领域所欲解决的重要课题之一。

技术实现要素：

本实用新型实施例在于提供一种能够自由更换配重，以及将奶嘴更换为吸管，使奶瓶具有多种不同功能的不倒翁奶瓶。

本实用新型实施例公开一种不倒翁奶瓶，所述不倒翁奶瓶包括：一容器本体，所述容器本体具有呈圆形断面的一瓶身，所述瓶身的上、下两端分别具有一第一端及一第二端，所述瓶身的第二端连接有一底端部分，所述底端部分具有一弧形端面；一奶嘴组件，所述奶嘴组件设置于所述瓶身的所述第一端；其中，所述瓶身的所述底端部分的底部设置一容纳室，所述容纳室具有一开口，且于所述容纳室的所述开口设置一盖体；及一配重单元，所述配重单元容纳于所述容纳室中，借以使得所述容器本体的重心集中于靠近所述底端部分的位置，使得所述容器本体倾倒后能够重新回复直立状态。

优选地，所述瓶身的所述第一端设置有一接口部，所述接口部具有一外螺纹部；且所述奶嘴组件具有一奶嘴本体以及一连接部，所述连接部连接于所述奶嘴本体靠近所述瓶身的一端，所述连接部能够套合于所述接口部的外侧，且所述连接部的内侧设有一内螺纹部，所述内螺纹部能够和所述外螺纹部相互锁合，借以将所述奶嘴组件安装于所述接口部上。

优选地，所述瓶身采用软性硅胶材料制成，所述接口部及所述底端部分分别采硬质塑料材料制成，且所述瓶身和所述接口部及所述底端部分通过射出包覆方式相互结合。

优选地，所述瓶身靠近所述接口部的两侧分别设置一把手。

优选地，所述容纳室的所述开口的侧壁设有多个卡合部，所述盖体的侧面设有能够和所述卡合部卡合的多个卡合构件，通过所述卡合构件和所述卡合部相互卡合，借以将所述盖体固定于所述容纳室的所述开口处。

优选地，所述卡合部为一内螺纹，所述卡合构件为外螺纹。

优选地，所述盖体的底面设置有一卡槽，所述卡槽能够供使用者以硬币或工具插入于所述卡槽中并转动所述盖体。

优选地，所述配重单元能够替换为能够容纳于所述容纳室中的多个响铃配件或者替换为一电子组件。

优选地，所述奶嘴组件能够从所述瓶身上拆下后，替换为一吸管组件，所述吸管组件包括一吸管本体及一吸管座，所述吸管座能够固定于所述瓶身的所述接口部上，且所述吸管座具有一平板部，所述吸管本体穿过于所述平板部；所述吸管本体具有一弹性片，所述弹性片贴靠于所述平板部的内侧面；所述平板部上设有多个进气孔，且所述弹性片对应多个所述进气孔的位置设有多个通孔以及多个透气阀，每一所述透气阀分别具有和所述通孔连通的一透气孔；当所述容器本体倾倒时，各个所述透气阀受到所述容器本体内的液体挤压，能够产生变形而使得各个所述透气孔封闭。

优选地，所述吸管本体、所述弹性片及多个所述透气阀为以软性硅胶材料一体成型。

综上所述，本实用新型的有益效果在于该不倒翁形状的容器本体的底端部分设置有容纳室及盖体，使得配重单元能够容易地拆换，因此使用者能够依照需求装设不同重量的配重单元，以使得本实用新型的不倒翁奶瓶的重量能够依据使用的婴幼儿的特性加以调整。

为使能更进一步了解本实用新型的特征及技术内容，请参阅以下有关本实用新型的详细说明与附图，但是此等说明与所附图式仅用来说明本实用新型，而非对本实用新型的保护范围作任何的限制。

附图说明

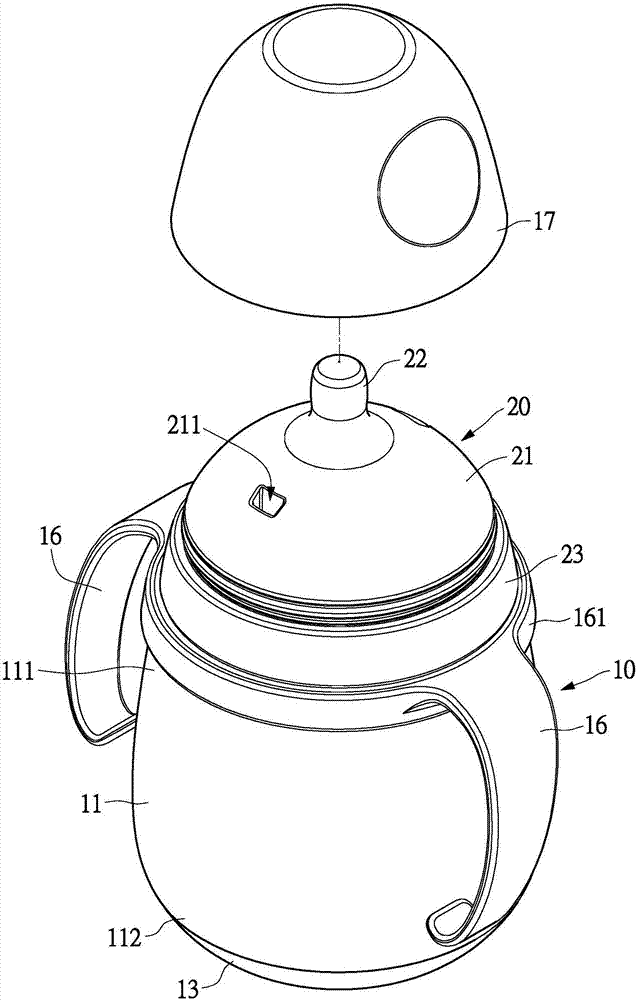

图1为本实用新型不倒翁奶瓶第一实施例的立体组合图。

图2为本实用新型不倒翁奶瓶第一实施例的立体分解图。

图3为本实用新型不倒翁奶瓶第一实施例从下方所取的立体组合图。

图4为本实用新型不倒翁奶瓶第一实施例的组合剖面图。

图5为本实用新型不倒翁奶瓶第一实施例于容器本体倾倒状态下的组合剖面图。

图6为本实用新型不倒翁奶瓶第二实施例的立体分解图。

图7为本实用新型不倒翁奶瓶第三实施例的立体分解图。

图8为本实用新型不倒翁奶瓶第三实施例的组合剖面图。

图9为本实用新型不倒翁奶瓶第三实施例于上盖盖合状态下的组合剖面图。

具体实施方式

第一实施例

图1至图5所示为本实用新型不倒翁奶瓶的第一实施例。本实用新型的不倒翁奶瓶，主要包括：一容器本体10、一奶嘴组件20、一把手16、及一上盖17。

其中容器本体10为一不倒翁形状的容器，该实施例中，容器本体10具有一瓶身11，所述瓶身11具有圆形的断面形状，且瓶身11的上下两端分别具有一第一端111及一第二端112，瓶身11的第一端111呈开口状，且设置一接口部12，瓶身11的第二端呈封闭状，且设有一底端部分。

该实施例中，容器本体10的瓶身11采软性硅胶材料制成，而接口部12及底端部分13则分别采硬质塑料材料制成。容器本体10的瓶身11及接口部12及底端部分13的结合方式，则是将接口部12及底端部分13分别射出成型完成后，再将接口部12及底端部分13置入到瓶身11的成型模具中，通过射出成型包覆的方式使得瓶身11和接口部12及底端部分13结合在一起。

如图4所示，从侧面观察，容器本体10的底端部分13具有一弧形端面131，而瓶身11的侧面也呈现圆弧状曲面。瓶身11的第二端112直径大于第一端111的直径，因此使得容器本体10形成下宽、上窄的葫芦形结构。如图3所示，瓶身11的底端部分13的底部的中央还设置一内凹的容纳室132，容纳室132具有一开口，且于容纳室132的开口处设置一盖体14。该容纳室132能够容纳一配重单元15。

该实施例中，容纳室132开口处的侧壁设有多个卡合部133，且盖体14的侧面设有多个卡合构件142，其中所述卡合部为内螺纹，而所述卡合构件142为外螺纹，通过卡合构件142和卡合部133相互卡合，使得盖体14能够被固定于容纳室132的开口处。此外，该实施进一步于盖体14的底面设置一直线状的卡槽143，卡槽143的宽度略大于硬币或螺丝起子的头部的宽度，以便于使用者利用硬币或起子等工具卡入到卡槽143中，并转动盖体14，以利于将盖体14锁紧或拆卸。

该实施例中，盖体14顶面的中央还设置有一定位柱141，且配重单元15的中心具有一穿孔，定位柱141能够穿过配重单元15的穿孔，以利于定位配重单元15。

如图4及图5所示，本实用新型的容器本体10底部具有弧形端面131，因此当容器本体10放置于一平面P上时，容器本体10是以弧形端面131和平面P接触，因此使得容器本体10能够自由地摆动。同时，由于本实用新型的容器本体10的底端部分13的直径大于上端的直径，且在底端部分13还设置有配重单元15，因此将使得容器本体10的重心集中在靠近底端部分13的位置。

由于上述重心配置方式，如图5所示，当本实用新型的容器本体10倾倒时，将能够通过重力作用，使得容器本体10自行摆动，而回复到直立的状态，因此，使得本实用新型的容器本体10形成一个不倒翁容器。

如图1及图2所示，本实用新型不倒翁奶瓶的第一实施例，在容器本体10的上端设置一奶嘴组件20，而使得容器本体10成为一奶瓶。该实施例中，所述奶嘴组件20具有一奶嘴本体21，奶嘴本体21具有一吸嘴部22，且奶嘴本体21靠近于瓶身11一端还设置一连接部23。连接部23概呈圆环状，且能够套合于瓶身11上端的接口部12的外侧。接口部12上还设置有一外螺纹部121，且奶嘴组件20的连接部23的内侧面设置有能够和外螺纹部121相互锁合的内螺纹部231，通过内螺纹部231和外螺纹部121相互锁合，借以将奶嘴组件20安装于接口部12上。

该实施例于容器本体10的瓶身11靠近接口部12的两侧分别设置一把手16，以利于婴幼儿能够容易地用手抓持本实用新型的容器本体10。两所述把手16的内侧连接于一套环161上，且通过套环161套合在瓶身11的第一端111的外侧。

此外，容器本体10的上端还能够设置一上盖17，上盖17能够奶瓶不使用时盖合于奶嘴组件20的上端，以防止奶嘴组件20被污染。如图4所示，当上盖17盖合于奶嘴组件20的上端后，上盖17的底面的中央能够压接于奶嘴组件20的吸嘴部22的顶端，因此能够防止容器本体10内部的液体从奶嘴组件20的吸嘴部22泄漏。

本实用新型该实施例的不倒翁奶瓶，由于倾倒后能够自动摆动回到直立状态，因此使得婴幼儿使用本实用新型的不倒翁奶瓶时，纵然不慎将奶瓶推倒，奶瓶也能够自动回复到直立状态，避免奶瓶倾倒的情形。此外本实用新型的不倒翁奶瓶还可以进一步作为不倒翁玩具，增加婴幼儿使用本实用新型的不倒翁奶瓶的趣味性。

第二实施例

图6所示为本实用新型不倒翁奶瓶的第二实施例，本实用新型第一实施例中，容器本体10底部设置的配重单元15为可拆卸的结构，因此本实用新型第二实施例中，为将盖体14拆下后，将配重单元15移除，然后替换为多个响铃配件18。该实施例中，响铃配件18为多个碰撞时会发出声响的金属球体，当响铃配件18放置于容纳室132内时，使用者推动或移动容器本体10时，各个响铃配件18能够相互碰撞产生声响，因此更增加本实用新型不倒翁奶瓶的使用趣味。

当然，除了上述响铃配件18外，本实用新型的配重单元15能够更换为不同重量的配重单元15，或者是将配重单元15拆卸后，于该容纳室132中置入一电子组件(图中未示)，所述电子组件具有一动作传感器，能够侦测容器本体10被推倒的动作，且该电子组件还可以于感应到容器本体动作时，发出声响或音乐，或者是产生震动，而使得本实用新型的不倒翁奶瓶被推倒时通过所述电子组件产生特殊音效、发出音乐或其他特殊效果，以增进不倒翁奶瓶使用的趣味性。

第三实施例

图7至图9所示为本实用新型第三实施例，本实用新型第三实施例为将第一实施例的奶嘴组件20从容器本体10拆下后，替换为一吸管组件30，而使得本实用新型的不倒翁奶瓶成为一不倒翁水壶。

如7及图8所示，本实用新型使用的吸管组件30包括一吸管本体31，及一吸管座32。其中吸管座32的底端具有一连接部33，连接部33的内侧具有内螺纹331，能够通过内螺纹331锁合于瓶身11的接口部12的外螺纹部121上，借以将吸管座32固定于接口部12上。吸管座32的顶端具有一平板部34，平板部34的中央设置有一吸管穿孔341，且于吸管穿孔341的周围设置多个进气孔342。吸管本体31的上端具有一吸口端311，吸口端311能够穿过于吸管穿孔341中，且吸管本体31靠近吸口端311的位置设置有一凸缘部312，当吸管本体31穿过吸管穿孔341以后，凸缘部312能够从平板部34的外侧卡合于吸管穿孔341的内孔缘，以防止液体从吸管本体31与吸管穿孔341之间的间隙漏出。

吸管本体31上还具有一弹性片35，当吸管本体31设置于吸管座32上时，弹性片35能够贴靠于平板部34的内侧面。弹性片35上对应于平板部34上的多个进气孔342的位置设有多个透气阀36及通孔351。每一个透气阀36分别具有一透气孔361，且透气孔361和弹性片35上的通孔351相互连通。该实施例中，吸管本体31以及弹性片35和各个透气阀36是采用软性硅胶一体成型，每一透气阀36的构造概呈圆柱体，且面向平板部34的一侧呈中空状，而形成一凹陷部。

当吸管本体31设置于吸管座32上时，每一所述透气阀36的透气孔361、通孔351、和平板部34上的进气孔342相互连通，因此使得容器本体10外部的空气能够进入到容器本体10中，因此使得容器本体10内外侧的气压平衡，以使得使用者能够容易地利用吸管本体31吸取容器本体10内部盛装的液体。

反过来说，当容器本体10倾倒时，容器本体10内部的液体能够施压于透气阀36的外侧，而使得透气阀36产生变形，进而使得各个所述透气孔361封闭，因此能够阻止外部空气进入到容器本体10内部，因此能够通过大气压力的作用，阻止容器本体10内部的液体从吸管本体31流出。

本实用新型第三实施例，由于吸管组件30于容器本体10倾倒时能够切断透气孔361，防止容器本体10内部的液体外泄，因此特别适合于和本实用新型的不倒翁形式的容器本体10搭配使用，使得婴幼儿把容器本体10当作不倒翁玩具使用时，容器本体10被推倒时，容器本体10内部盛装的液体也不会从吸管本体31的吸口端311漏出。

此外，如图9所示，当上盖17盖合于容器本体10的接口部12上时，吸管本体31的吸口端311能够被上盖17的底面压制，产生弯曲，且使得吸口端311被压扁而闭合，借以防止容器本体10内部的液体从吸管本体31的吸口端311漏出。

综上所述，本实用新型的有益效果在于该不倒翁形状的容器本体10的底端部分13设置有容纳室132及盖体14，使得配重单元15能够容易地拆换，因此使用者能够依照需求装设不同重量的配重单元15，以使得本实用新型的不倒翁奶瓶的重量能够依据使用的婴幼儿的特性加以调整。甚至于能够将该配重单元15更换为其他具有不同特殊功能的响铃配件18或电子组件，而使得本实用新型的不倒翁奶瓶在使用时产生不同的声响效果，以增进不倒翁奶瓶使用的趣味性。

以上所述仅为本实用新型的较佳可行实施例，并非用来局限本实用新型的保护范围，凡依本实用新型权利要求所做的均等变化与修饰，皆应属本实用新型的保护范围。
