一种用于洗眉治疗的手具的制作方法

本发明涉及医疗器械技术领域，特别是涉及一种用于洗眉治疗的手具。

背景技术：

洗眉是一种消除纹眉后毛皮下色素的有效方法，目前较为常见的洗眉方法为激光洗眉法，激光洗眉法是激光直接作用于眉毛处皮肤，去除纹刺色料，从而达到洗眉的效果；

由于洗眉治疗直接作用于皮肤之上，皮肤上的眉毛会导致激光治疗不能直达纹刺色料处，因而，目前在洗眉治疗的过程中，一般都需要刮剃毛发后再进行治疗，应用这种方法进行洗眉治疗，存在治疗速度慢，精确度低，损伤毛发的问题。

技术实现要素：

本发明的目的是提供一种用于洗眉治疗的手具，以解决上述现有技术存在的问题，在洗眉治疗过程中无需刮剃眉毛，提高了治疗速度和精确度，保证了眉毛的完整性，最大限度的保护了正常的毛发。

为实现上述目的，本发明提供了如下方案：

本发明提供一种用于洗眉治疗的手具，包括镜筒、调节环、支架、和拨眉片；所述镜筒内部设置有透镜，所述调节环套设于所述镜筒底端；所述拨眉片设置于所述调节环下方，所述拨眉片与所述调节环通过所述支架连接，所述拨眉片上设置有洗眉孔，所述透镜正对所述洗眉孔，所述拨眉片一端为拨眉端，所述拨眉片另一端与所述支架底端连接。

可选地，所述调节环与所述镜筒底端通过螺纹活动连接，转动所述镜筒能够实现所述镜筒上下移动。

可选地，所述镜筒外壁设置有标识光斑大小的刻度。

可选地，所述拨眉片为菱形，所述拨眉片锐角端分别为所述拨眉端和与所述支架的连接端。

可选地，所述拨眉片四角采用双锐角倒钝，双钝角圆钝处理。

可选地，所述拨眉片采用金属遮光材质，所述拨眉片底面设置为磨砂面。

可选地，所述洗眉孔设置于所述拨眉片中心处。

可选地，所述洗眉孔的直径为7-8mm。

可选地，所述透镜为焦距为50mm的凸透镜。

本发明相对于现有技术取得了以下技术有益效果：

1、本发明提供的用于洗眉治疗的手具，结构简单，拨眉片能够有效的分开毛发至两侧，提高了治疗速度和精确度；在洗眉治疗过程中无需刮剃眉毛，保证了眉毛的完整性，最大限度的保护了正常的毛发；

2、本发明提供的用于洗眉治疗的手具，带有凸透镜的镜筒可升降设置，可根据需要调节透镜光斑的大小，装置简洁，操作灵活。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本发明中用于洗眉治疗的手具的结构示意图；

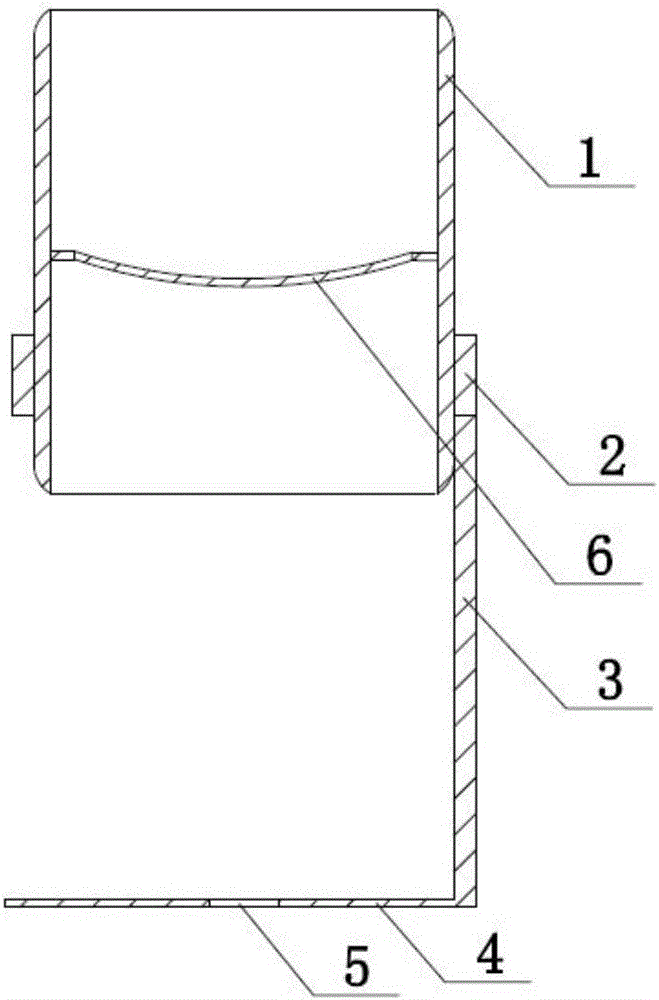

图2为本发明中用于洗眉治疗的手具的剖面结构示意图；

图中：1-镜筒、2-调节环、3-支架、4-拨眉片、5-洗眉孔、6-透镜。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

本发明的目的是提供一种用于洗眉治疗的手具，以解决现有技术存在的问题。

为使本发明的上述目的、特征和优点能够更加明显易懂，下面结合附图和具体实施方式对本发明作进一步详细的说明。

本发明提供一种用于洗眉治疗的手具，如图1-2所示，包括镜筒1、调节环2、支架3、和拨眉片4；镜筒1内部设置有透镜6，调节环2通过螺纹连接套设于镜筒1底端，转动镜筒1能够实现镜筒1的上下移动，镜筒1外壁上设置有表示光斑大小的刻度，洗眉过程中可根据需要调节镜筒1到相应光斑大小的刻度处，得到需要的光斑大小；拨眉片4设置于调节环2下方，拨眉片4与调节环2通过支架3连接；拨眉片4为菱形，拨眉片4的锐角端分别为拨眉端和与支架的连接端，拨眉片4的四角采用双锐角倒钝，双钝角圆钝处理，防止洗眉过程中拨眉片4上的尖角刮伤患者；拨眉片4采用金属遮光材质不会反射激光，并且拨眉片4底面设置为磨砂面，磨砂面可以很好的遮挡毛发并将毛发分开至两侧，洗眉孔5设置于拨眉片4的中心处，洗眉孔5的孔径一般选择为7-8mm，透镜6为焦距为50mm的凸透镜，透镜6正对洗眉孔5。

在具体应用过程中：镜筒1顶端与激光设备相连接，将调节环2与镜筒1底端连接；洗眉过程中，应用拨眉片4将洗眉处的毛发拨开至两侧，使凸透镜6与洗眉孔5相对的皮肤处没有毛发遮挡，调节镜筒1的上下位置，选择合适的光斑大小，进行洗眉治疗。

需要说明的是，本发明中为了能够实现镜筒的升降调节，优选地将调节环与镜筒采用螺纹连接方式连接，但本发明中调节环与镜筒不仅限于螺纹连接方式进行连接，二者的连接方式只要能够实现调节镜筒上下移动即可；拨眉片的形状不仅限于菱形，为了实现拨眉效果，选择其他形状的拨眉片能到达到拨眉效果也可；同样的本申请中洗眉孔的直径优选为7-8mm，透镜优选为50mm的凸透镜，对于二者的选择只要能够实现激光通过二者的设置作用到洗眉位置处的皮肤皆可。

本发明应用了具体个例对本发明的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本发明的方法及其核心思想；同时，对于本领域的一般技术人员，依据本发明的思想，在具体实施方式及应用范围上均会有改变之处。综上，本说明书内容不应理解为对本发明的限制。
