带刀双极电凝钳的制作方法

本发明属于医疗技术领域，尤其是涉及一种带刀双极电凝钳。

背景技术：

双极电凝钳以下简称电凝钳由钳头、钳杆、钳柄组成。因其操作简单，凝血快，效果好，深受微创手术临床医生的青睐。按《医疗器械分类规则》规定：该产品属暂时使用，从创伤进入人体腔内的有源医疗器械，失控后造成的损伤为损伤。按《中国医疗器械分类目录》规定：该产品属6825医用高频仪器设备，类代号5，属高频电极，管理类别为II类。电凝钳由钳芯、钳杆、钳柄、高频电缆组成，由高频电缆与高频发生器相连。高频发生器所发出的特定波形和特定负载功率，借助于电凝钳作用于患者组织表面，烧灼血管，电凝、止血。工作时，正极电流通过电极线到达电凝钳头，闭合电凝钳，电流经另一电极线至另一钳头，形成工作回路。电凝钳的张开与闭合由电凝钳手把控制。

为了对现有技术进行改进，人们进行了长期的探索，提出了各种各样的解决方案。例如，中国专利文献公开了一种医用双极电凝钳[申请号：CN200810062370.2]，包括钳头装置、钳管装置、钳手柄装置、锁芯机构和电极组件，其中的钳头装置安装在钳管装置的前端，钳管装置与钳手柄装置连接，钳手柄装置位于钳管装置的后端，锁芯机构安装于钳手柄装置内，电极组件连接在锁芯机构的后端；钳头装置包括上、下钳头、支撑架和钳芯杆，上、下钳头与支撑架连接，钳芯杆位于钳管装置的外钳管内；钳管装置包括外钳管和钳管绝缘管，外钳管位于钳管绝缘管内；钳手柄装置包括前手柄、后手柄和手柄主体，前手柄与手柄主体固定，前手柄和后手柄通过螺钉连接；锁芯机构包括锁芯主体、锁芯左、右端盖、压簧和锁芯，其特征是：所述钳头装置中的钳芯杆一端与外钳管连接，另一端通过锁芯固定在锁芯主体上；支撑架内插接有绝缘管，在该绝缘管内设置有轴钉，该轴钉的一端通过焊接固定有轴钉帽，而轴钉的另一端则设置有与轴钉连成一体的轴钉头；所述的钳管装置后端的转轮与钳手柄装置中的转轴螺纹连接，转轮固定在钳管装置上，转轴安装在钳手柄装置前端内；所述的钳手柄装置中的后手柄上端固定有拨销，该拨销的上部位于锁芯机构的锁芯主体内，并在手柄主体上开有长槽。

上述方案虽然在一定程度上解决了现有技术的不足，但是结构复杂，只是实现夹持功能，而不具有切割人体组织的功能，整体设计还不够合理。

技术实现要素：

本发明的目的是针对上述问题，提供一种设计合理，通过大小扳手协作控制钳头夹持和刀片切割，且切割过程中自动接电，操作简单，使用较为方便的带刀双极电凝钳。

为达到上述目的，本发明采用了下列技术方案：本带刀双极电凝钳，包括手柄，其特征在于，所述的手柄上设有轴向可移动的套管，所述的套管内穿设有相互平行设置的一根刀杆和两根钳杆，所述的钳杆固定于手柄且外端设有钳头，所述的刀杆的外端设有刀片，在手柄上设有供电结构，所述的刀杆和钳杆均由导电材料制成且当处于工作状态时能与供电结构相连，所述的手柄上铰接有大扳机，所述的大扳机内端与当大扳机转动时能够推动套管轴向移动从而控制钳头动作的第一传动机构相连，所述的手柄上还铰接有小扳机，所述的小扳机内端与当小扳机转动时能够控制刀杆沿套管轴向移动的第二传动机构相连。大扳机推动套管轴向移动，从而控制钳头的开合，实现人体组织的夹持，小扳机控制刀杆沿套管轴向移动，从而控制刀片的伸出，对人体组织进行切割，即通过大扳机进行人体组织夹持，当人体组织被夹持后通过小扳机进行人体组织的切割，且小扳机在被扳动的过程中自动接电，利于手术的操作。

在上述的带刀双极电凝钳中，所述的第二传动机构包括刀杆座，所述的刀杆与刀杆座固连，所述的刀杆座上设有滑销，所述的小扳机内端设有弧形滑槽，且滑销穿设于弧形滑槽中，所述的小扳机内端与弹性复位机构相连。弹性复位机构利于小扳机的复位。

在上述的带刀双极电凝钳中，所述的供电结构包括具有弹性触脚开关的接线座，所述的接线座上设有若干能与刀杆和钳杆接触的接电头，所述的接线座与能够外接电源的导线相连。扳动小扳机的过程中，弹性触脚开关与刀杆和钳杆相接触，从而实现接电。

在上述的带刀双极电凝钳中，所述的弹性复位机构包括第一弹簧和第二弹簧，所述的第一弹簧的一端与小扳机内端相连，所述的第二弹簧的一端与手柄相连，在第一弹簧与第二弹簧之间连接有中间体，所述的中间体与设置在手柄上的条形导向槽滑动连接，所述的中间体上设有当中间体沿着条形导向槽滑动时能对弹性触脚开关进行顶压或分离的凸体。

在上述的带刀双极电凝钳中，所述的第一传动机构包括与手柄滑动连接的导座，所述的大扳机内端与导座相连且当大扳机转动时能带动导座沿套管轴向移动，所述的导座与套管后端相连且当导座轴向向前移动时能带动套管轴向向前移动，所述的套管与手柄之间设有能使套管和导座复位的弹性件。大扳机被扳动时，推动导座移动，导座推动套管移动，从而将钳头合拢，对人体组织进行夹持。

在上述的带刀双极电凝钳中，所述的大扳机与小扳机相互交叉设置，所述的大扳机与小扳机之间设有当大扳机外端处于展开状态且小扳机扣合在大扳机上时能使小扳机和大扳机相互锁止的互锁结构。利于小扳机的锁定。

在上述的带刀双极电凝钳中，所述的互锁结构设置在大扳机外侧的锁止块和设置在小扳机腹部的锁止槽，且当大扳机外端处于展开状态且小扳机扣合在大扳机上时所述的锁止块抵靠在锁止槽内。不需要医生一直按压小扳机，通过互锁结构使得小扳机保持当前的状态，锁定方式较为简单。

在上述的带刀双极电凝钳中，所述的大扳机与手柄之间设有当大扳机处于靠拢状态时能将大扳机锁定在手柄上的锁定结构。不需要医生一直按压大扳机，通过锁定结构使得大扳机保持当前的状态。

在上述的带刀双极电凝钳中，所述的锁定结构包括设置在大扳机上的锁定销和设置在手柄内的锁销结构，所述的锁销结构能将锁定销锁定或解锁。

在上述的带刀双极电凝钳中，所述的锁销结构包括能在手柄内移动的锁板，在锁板上设有移动锁块，所述的手柄内设有固定锁块，所述的锁板与锁板控制机构相连，且锁板控制机构能够控制锁板移动从而控制移动锁块与固定锁块靠拢以将锁定销限制在移动锁块与固定锁块之间或者控制移动锁块与固定锁块分离以解除对锁定销的限制。通过上下推动移动锁块即可实现大扳机的锁定和解锁，操作较为简单。

与现有的技术相比，本带刀双极电凝钳的优点在于：通过大扳机进行人体组织夹持，当人体组织被夹持后通过小扳机进行人体组织的切割，且小扳机在被扳动的过程中自动接电，利于手术的操作。小扳机通过互锁结构保持当前的状态，大扳机通过锁定结构保持当前的状态，不需要医生一直按压小扳机、大扳机，较为省力。

附图说明

图1是本发明提供的整体结构示意图。

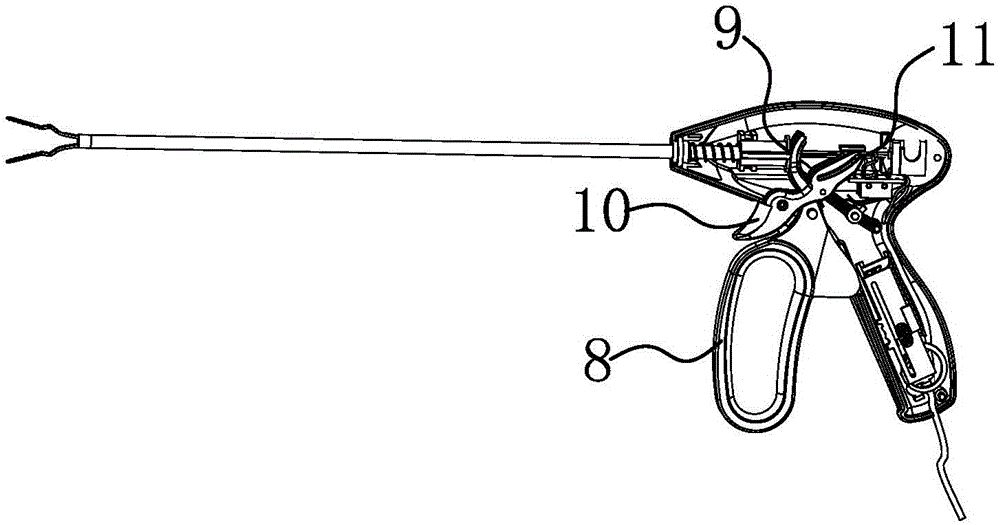

图2是本发明提供的打开外壳后的结构示意图。

图3是本发明提供的内部结构示意图。

图4是本发明提供的杆体部分的结构示意图。

图5是本发明提供的图4-A处的放大图。

图6是本发明提供的图4-B处的放大图。

图7是本发明提供的小扳机和大扳机的结构示意图。

图8是本发明提供的锁定结构的结构示意图。

图9是本发明提供的锁销结构的结构示意图。

图10是本发明提供的锁板部分的结构示意图。

图11是本发明提供的锁板部分的手柄的结构示意图。

图中，手柄1、套管2、刀杆3、钳杆4、钳头5、刀片6、供电结构7、大扳机8、第一传动机构9、小扳机10、第二传动机构11、刀杆座12、滑销13、弧形滑槽14、弹性复位机构15、弹性触脚开关16、接线座17、接电头18、导线19、第一弹簧20、第二弹簧21、中间体22、条形导向槽23、凸体24、导座25、弹性件26、互锁结构27、锁止槽28、锁止块29、锁定结构30、锁定销31、锁销结构32、锁板33、移动锁块34、固定锁块35、锁板控制机构36。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1-11所示，本带刀双极电凝钳包括手柄1，手柄1上设有轴向可移动的套管2，套管2内穿设有相互平行设置的一根刀杆3和两根钳杆4，钳杆4固定于手柄1且外端设有钳头5，刀杆3的外端设有刀片6，在手柄1上设有供电结构7，刀杆3和钳杆4均由导电材料制成且当处于工作状态时能与供电结构7相连，手柄1上铰接有大扳机8，大扳机8内端与当大扳机8转动时能够推动套管2轴向移动从而控制钳头5动作的第一传动机构9相连，手柄1上还铰接有小扳机10，小扳机10内端与当小扳机10转动时能够控制刀杆3沿套管2轴向移动的第二传动机构11相连。大扳机8推动套管2轴向移动，从而控制钳头5的开合，实现人体组织的夹持，小扳机10控制刀杆3沿套管2轴向移动，从而控制刀片6的伸出，对人体组织进行切割，即通过大扳机8进行人体组织夹持，当人体组织被夹持后通过小扳机10进行人体组织的切割，且小扳机10在被扳动的过程中自动接电，利于手术的操作。

其中，第二传动机构11包括刀杆座12，刀杆3与刀杆座12固连，刀杆座12上设有滑销13，小扳机10内端设有弧形滑槽14，且滑销13穿设于弧形滑槽14中，小扳机10内端与弹性复位机构15相连。转动小扳机10，带动刀杆座12移动，带动刀杆3轴向移动使得刀片6伸出，对人体组织进行切割，弹性复位机构15则利于小扳机10的复位。更具体地说，供电结构7包括具有弹性触脚开关16的接线座17，接线座17上设有若干能与刀杆3和钳杆4接触的接电头18，接线座17与能够外接电源的导线19相连。扳动小扳机10的过程中，弹性触脚开关16与刀杆3和钳杆4电连接，从而实现接电。弹性复位机构15包括第一弹簧20和第二弹簧21，第一弹簧20的一端与小扳机10内端相连，第二弹簧21的一端与手柄1相连，在第一弹簧20与第二弹簧21之间连接有中间体22，中间体22与设置在手柄1上的条形导向槽23滑动连接，中间体22上设有当中间体22沿着条形导向槽23滑动时能对弹性触脚开关16进行顶压或分离的凸体24。当弹性触脚开关16和中间体22相接触时则实现通电，弹性触脚开关16和中间体22相分离时则不通电，从而对是否电凝进行控制。

其中，第一传动机构9包括与手柄1滑动连接的导座25，大扳机8内端与导座25相连且当大扳机8转动时能带动导座25沿套管2轴向移动，导座25与套管2后端相连且当导座25轴向向前移动时能带动套管2轴向向前移动，套管2与手柄1之间设有能使套管2和导座25复位的弹性件26。大扳机8被扳动时，推动导座25移动，导座25推动套管2移动，从而将钳头5合拢，对人体组织进行夹持，放自然放开大扳机8时，弹性件26将导座25重新推回到原先位置，钳头5重新打开。作为一种改进，大扳机8与小扳机10相互交叉设置，大扳机8与小扳机10之间设有当大扳机8外端处于展开状态且小扳机10扣合在大扳机8上时能使小扳机10和大扳机8相互锁止的互锁结构27。利于小扳机10和大扳机8之间的锁定。互锁结构27设置在大扳机8外侧的锁止块29和设置在小扳机10腹部的锁止槽28，且当大扳机8外端处于展开状态且小扳机10扣合在大扳机8上时锁止块29抵靠在锁止槽28内。不需要医生一直按压小扳机10，通过互锁结构27使得小扳机10保持当前的状态，锁定方式较为简单。

作为一种改进，大扳机8与手柄1之间设有当大扳机8处于靠拢状态时能将大扳机8锁定在手柄1上的锁定结构30。不需要医生一直按压大扳机8，通过锁定结构30使得大扳机8保持当前的状态。更具体地说，锁定结构30包括设置在大扳机8上的锁定销31和设置在手柄1内的锁销结构32，锁销结构32能将锁定销31锁定或解锁。其中，锁销结构32包括能在手柄1内移动的锁板33，在锁板33上设有移动锁块34，手柄1内设有固定锁块35，锁板33与锁板控制机构36相连，且锁板控制机构36能够控制锁板33移动从而控制移动锁块34与固定锁块35靠拢以将锁定销31限制在移动锁块34与固定锁块35之间或者控制移动锁块34与固定锁块35分离以解除对锁定销31的限制。向上推动锁板控制机构36，使得锁定销31和锁销结构32之间发生错位，将大扳机8转动，使得锁定销31滑入到锁销结构32处，然后下移锁板控制机构36，使得锁定销31滑入到锁销结构32中，从而实现锁定，此外，移动锁块34上还设有一个导向滑面，利于锁定销31滑入，通过上下推动锁板控制机构36即可实现大扳机8的锁定和解锁，操作较为简单。

本文中所描述的具体实施例仅仅是对本发明精神作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了手柄1、套管2、刀杆3、钳杆4、钳头5、刀片6、供电结构7、大扳机8、第一传动机构9、小扳机10、第二传动机构11、刀杆座12、滑销13、弧形滑槽14、弹性复位机构15、弹性触脚开关16、接线座17、接电头18、导线19、第一弹簧20、第二弹簧21、中间体22、条形导向槽23、凸体24、导座25、弹性件26、互锁结构27、锁止槽28、锁止块29、锁定结构30、锁定销31、锁销结构32、锁板33、移动锁块34、固定锁块35、锁板控制机构36等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
