多功能高频电刀笔的制作方法

本发明涉及医疗器械技术领域，具体是一种多功能高频电刀笔。

背景技术：

手术电刀在外科手术中是必用的器械，可用于组织电切割和电凝止血。使用电刀切割和电凝止血过程中无法避免的会出现组织活动性出血，烟雾和刀头被烧灼组织附着沾污等情况，影响手术和术野不清，医生需止血和清污后继续手术。手术中往往由于出血速度较快，血液迅速遮盖住出血点，医生不能精准的电凝止血，需要用吸引装置或辅料先清除出血，暴露出血点后再止血；清除刀头污物需要其它的清污装置来完成，弥漫的烟雾遮挡术野；有时因无影灯角度的关系术野的亮度不够，以上等等原因影响手术正常进行，往往需要中断手术，延长时间。目前临床上医生公认的和期盼的理想手术电刀笔应满足以下条件：1)手术不中断情况下精准完成电凝止血；2)手术不中断情况下清除烟雾；3)附带照明以增强术野清晰；4)根据需求刀头可长短调节；5)自带刀头清污装置。

目前市场上可提供使用的电刀种类繁多但都存在着各种缺陷且功能不全。行业内出现一些解决上述问题的技术方案，比如给电刀增加照明，增加清洁装置，增加吸引装置等，一定程度上解决了上述问题，但是还没有一种可以解决上述所有问题的设计方案。

技术实现要素：

本发明提出一种多功能高频电刀笔，解决了现有技术中存在的高频电刀笔功能单一、效率低下、不能连续手术等问题。

本发明的技术方案是这样实现的：

一种多功能高频电刀笔，包括外壳，所述外壳的一端为头端，另一端为尾端；

所述外壳内设置一导电滑道，所述导电滑道的一端与所述头端相连，所述头端上与所述导电滑道相连处开设有电极通孔；所述导电滑道通过电极引线连接至高频源插头，所述电极引线上设置有电切开关和电凝开关，所述电切开关和电凝开关位于所述外壳的表面；

所述导电滑道内滑设有电极，所述电极的一端设有刀头，另一端设有导电限位部；所述电极具有刀头的一端延伸出所述电极通孔，所述导电限位部与所述导电滑道导电接触；所述电极和刀头上套设有绝缘的清洁刮片，所述刀头的一端延伸出所述清洁刮片，所述电极上具有限制所述清洁刮片沿所述电极滑动距离的限位段；

所述头端上设置有LED灯，所述LED灯通过LED导线连接至LED电源插头；

所述头端上开设有吹气孔，所述吹气孔通过气道管连接有进气连接头。

进一步地，所述导电滑道为圆柱形，所述电极通孔为圆形，所述电极的横截面为圆形，所述导电限位部为圆柱形，所述导电滑道、电极通孔、电极和导电限位部同轴心设置。

进一步地，所述导电限位部的直径大于所述电极通孔的直径。

进一步地，所述限位段为所述电极中部的凹陷段，所述清洁刮片具有卡接部，所述卡接部滑设在所述限位段上。

进一步地，所述卡接部为圆环形，所述卡接部的内径小于所述限位段两侧的电极的直径。

进一步地，所述清洁刮片上设置有拉动握持部。

进一步地，所述拉动握持部为环形凸起。

进一步地，所述电极引线、LED导线和气道管位于所述外壳内部。

进一步地，所述电极引线、LED导线和气道管由所述尾端引出。

本发明的有益效果为：

本发明的多功能高频电刀笔结构简单，设计合理；具有常规电刀的电切和电凝功能；设置了清洁刮片可对电极刀头进行清洁，使用方便；设置了LED灯，可对术野照明，提高清晰度，方便医生操作；电极可伸缩，适合于不同情况使用，无需频繁更换刀头；设置了吹气功能，在手术操作同时可以进行吹气，清除术野内的烟雾、出血和积液等，无需为清理术野而中止手术、导致延长手术时间，同时，吹气也可以降低电极刀头产生粘结物的速度。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本发明一个实施例的结构示意图；

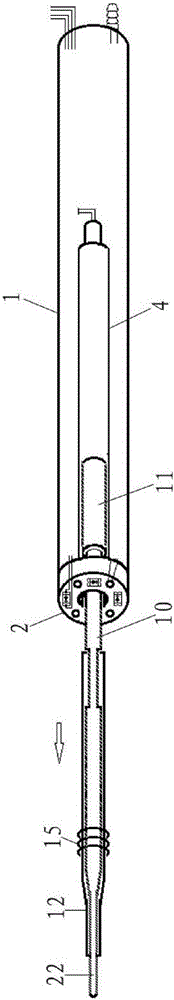

图2是本发明电极处于拉伸状态的部分结构示意图；

图3是本发明电极处于拉伸状态的清洁状态部分结构示意图。

其中：

1、外壳；2、头端；3、尾端；4、导电滑道；5、电极通孔；6、电极引线；7、高频源插头；8、电切开关；9、电凝开关；10、电极；11、导电限位部；12、清洁刮片；13、限位段；14、卡接部；15、拉动握持部；16、LED灯；17、LED导线；18、LED电源插头；19、吹气孔；20、气道管；21、进气连接头；22刀头。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1-3所示，本实施例中的多功能高频电刀笔，包括外壳1，本实施例中，外壳1为圆柱形，所述外壳1的一端为头端2，另一端为尾端3。

所述外壳1内设置一导电滑道4，本实施例中，所述导电滑道4为圆柱形，所述导电滑道4的一端与所述头端2相连，所述头端2上与所述导电滑道4相连处开设有电极通孔5，本实施例中，所述电极通孔5为圆形；所述导电滑道4通过电极引线6连接至高频源插头7，所述电极引线6上设置有电切开关8和电凝开关9，所述电切开关8和电凝开关9位于所述外壳1的表面，方便使用者操作。

所述导电滑道4内滑设有电极10，所述电极10可沿导电滑道4滑动，本实施例中，所述电极10的横截面为圆形；所述电极10的一端设有刀头22，这里的刀头22为扁形刀头，所述电极10具有刀头22的一端延伸出所述电极通孔5；所述电极10的另一端设有导电限位部11，所述导电限位部11与所述导电滑道4导电接触，本实施例中，所述导电限位部11为圆柱形，所述导电限位部11的直径大于所述电极通孔5的直径，当所述电极10向外拉伸时，所述导电限位部11保持与导电滑道4导电接触，为电极10供电；同时，当导电限位部11滑动到电极通孔5处时，会被电极通孔5挡住，进而限制住电极10的移动距离；另一方面，由于导电限位部11与导电滑道4接触较为紧密，也起到为电极10导向的作用。所述电极10和刀头22上套设有绝缘的清洁刮片12，所述刀头22的一端延伸出所述清洁刮片12，所述电极10上具有限制所述清洁刮片12沿所述电极10滑动距离的限位段13，本实施例中，所述限位段13为所述电极10中部的凹陷段，所述清洁刮片12具有卡接部14，所述卡接部14滑设在所述限位段13上。所述卡接部14为圆环形，所述卡接部14的内径小于所述限位段13两侧的电极10的直径，这样当清洁刮片12沿电极10滑动时，卡接部14会被限制而只能在限位段13上移动，进而限制电极10的移动范围。所述导电滑道4、电极通孔5、电极10和导电限位部11同轴心设置。本实施例中，所述清洁刮片12上设置有拉动握持部15，这里的拉动握持部15为环形凸起，使用中，操作者手动滑动清洁刮片12时，拉动握持部15可提高摩擦力，提高可操作性。

所述头端2上设置有LED灯16，所述LED灯16通过LED导线17连接至LED电源插头18；LED灯16可在手术过程中为术野照明。

所述头端2上开设有吹气孔19，吹气孔19的出气方向朝向刀头22方向；所述吹气孔19通过气道管20连接有进气连接头21；使用中，进气连接头21与气源连接，气源可采用二氧化碳或氮气等气体，在手术同时通过吹气孔19向术野吹气，清除术野内的烟雾、出血和积液等，使术野清晰、活动出血点清晰可见，电凝止血准确、迅速和有效。本实施例在手术进行过程中可同时进行清洁术野，而传统的清洁方式需要暂时中止手术来清洁术野然后继续手术，传统的术野清洁是吸引清理方式，需要将吸引管接触到术野内的血液、积液或污物才能进行；相比而言，本实施例无需用吸引器与术野内的血液、积液或污物接触清洁术野，而是通过吹气清理，无需中止手术，缩短了手术时间。

本实施例中，所述电极引线6、LED导线17和气道管20位于所述外壳1内部，并由所述尾端3引出。

本实施例使用时，通过电切开关8和电凝开关9可控制刀头22的工作状态，选择电切功能或电凝功能。如图1所示，电极10位于收缩状态；当需要将电极10拉伸出时，使用者手动握持清洁刮片12向外拉动，带动清洁刮片12和电极10同时向外移动，根据需要选择拉伸的长度，如图2所示，电极10处于拉伸出的状态。当刀头22上产生粘结物需要清理时，手动向外拉动清洁刮片12，将刀头22上的粘结物刮除，如图3所示，为电极10处于拉伸出的状态时，进行清洁的状态。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
