一种吸引管的制作方法

本发明涉及医疗器械领域，特别涉及一种吸引管。

背景技术：

吸引管用于将吸引术中患者创口内产生的烟雾吸出。现有的吸引管，包括有管体，管体的后端为负压连接端，前端的侧壁上设有若干个吸引口，使用时，将管体的负压连接端与负压设备连接即可进行吸引作业。但是，这种结构的吸引管，其结构过于简单，在吸引作业时，无法清楚看清创口内的情况，导致烟雾吸引效率低。

技术实现要素：

本发明的目的：为了克服现有技术的缺陷，本发明提供了一种吸引管，其通过设置的光源，可以方便看清创口内情况，便于吸引作业，吸引效率高。

本发明的技术方案：一种吸引管，包括有管体，管体的后端为负压连接端，前端的侧壁上设有若干个吸引口，其特征在于：所述的管体的前端设有若干个光源，光源上设有正极引脚、负极引脚，管体上设有电源接头，电源接头上设有正极接线脚、负极接线脚，所述的管体内穿设有正极电源线、负极电源线，光源的正极引脚经正极电源线与正极接线脚连接，光源的负极引脚经负极电源线与负极接线脚连接。

采用上述技术方案，使用时，负压连接端与外接负压设备连接，电源接头用于与外接电源连接，给光源供电，这种结构的吸引管，其通过设置的光源，可以方便看清创口内情况，便于吸引作业，吸引效率高。

本发明的进一步设置：所述的管体为软管。

采用上述进一步设置，由于管体为软管，其可以弯曲，在使用时，可以根据需要转动角度，从而能对创口内的不同位置进行照明，使用更加方便。

本发明的再进一步设置：所述的管体的前端面上设有凹槽，管体的前端面上对应凹槽位置设有透光片，凹槽内设有绝缘板，光源设置在绝缘板上且绕绝缘板的中心均匀分布，所述的绝缘板上设有环状的正极导电片、负极导电片，正极导电片位于负极导电片内侧，光源的正极引脚与正极导电片插接，光源的负极引脚与负极导电片插接，正极电源线与正极导电片焊接，负极电源线与负极导电片焊接。

采用上述再进一步设置，这种光源设置方式，其照明效果好；通过设置的正极导电片、负极导电片，使得光源与正极电源线、负极电源线之间连接更加方便。

本发明的再更进一步设置：所述的凹槽的内壁上设有环形卡槽，所述的透光片的周向侧壁嵌设在环形卡槽内。

采用上述再更进一步设置，由于管体为软管，透光片可以直接卡入环形卡槽内，其定位稳定，安装方便。

本发明的再更进一步设置：所述的正极导电片上对应正极引脚位置设有正极导电套，正极导电套一侧设有缝隙，正极引脚插设在正极导电套内。

采用上述再更进一步设置，由于正极导电套设有缝隙，正极引脚插入时，正极导电套受到挤压缝隙变大，从而使得导电套具有一定的弹性，能紧紧地抱紧正极引脚，进而使得光源的正极引脚与正极导电片连接更加稳定。

本发明的再更进一步设置：所述的负极导电片上对应负极引脚位置设有负极导电套，负极导电套一侧设有缝隙，负极引脚插设在负极导电套内。

采用上述再更进一步设置，由于负极导电套设有缝隙，负极引脚插入时，负极导电套受到挤压缝隙变大，从而使得导电套具有一定的弹性，能紧紧地抱紧负极引脚，进而使得光源的负极引脚与负极导电片连接更加稳定。

本发明的再更进一步设置：所述的凹槽的内壁上设有环形定位槽，绝缘板的周向侧壁嵌设在环形定位槽内。

采用上述再更进一步设置，由于管体为软管，绝缘板可以直接卡入环形定位槽内，其定位稳定，安装方便。

本发明的再更进一步设置：所述的绝缘板上对应正极导电片、负极导电片位置分别设有内环槽、外环槽，正极导电片、负极导电片分别置于内环槽、外环槽内，正极电源线、负极电源线穿入绝缘板后分别与正极导电片、负极导电片焊接。

采用上述再更进一步设置，使得正极导电片、负极导电片的定位稳定，不容易产生晃动，结构简单。

本发明的再更进一步设置：所述的绝缘板与凹槽底部之间还压设有密封圈，绝缘板上设有环形密封槽，密封圈置于密封槽内。

采用上述再更进一步设置，可以防止吸引烟雾时，烟雾进入凹槽内，影响光源的照明效果。

本发明的再更进一步设置：所述的管体为硅胶制成。

采用上述再更进一步设置，使得管体不仅具有一定的弹性，便于变形；而且，其可以起到绝缘作用，使用更加安全。

附图说明

图1为本发明具体实施例的结构示意图；

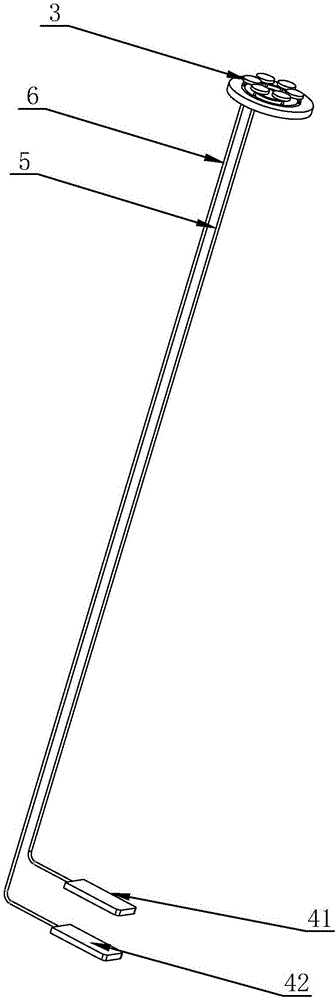

图2为本发明具体实施例的内部结构图；

图3为本发明具体实施例中光源安装结构图；

图4为本发明具体实施例中正极导电片、负极导电片结构图；

图5为本发明具体实施例中密封圈与绝缘板爆炸图；

图6为本发明具体实施例中光源结构图；

图7为本发明具体实施例中管体结构图。

具体实施方式

如图1-7所示，一种吸引管，包括有管体1，管体1的后端111为负压连接端，前端112的侧壁上设有若干个吸引口2，所述的管体1的前端112设有若干个光源3，光源3为LED，光源3上设有正极引脚31、负极引脚32，管体1上设有电源接头4，电源接头4上设有正极接线脚41、负极接线脚42，所述的管体1内穿设有正极电源线5、负极电源线6，正极电源线5、负极电源线6均采用钢丝，光源3的正极引脚31经正极电源线5与正极接线脚41连接，光源3的负极引脚32经负极电源线6与负极接线脚42连接。使用时，负压连接端与外接负压设备连接，电源接头4用于与外接电源连接，给光源3供电，这种结构的吸引管，其通过设置的光源3，可以方便看清创口内情况，便于吸引作业，吸引效率高。其中，所述的管体1为硅胶制成的软管。由于管体1为软管，其可以弯曲，在使用时，可以根据需要转动角度，从而能对创口内的不同位置进行照明，使用更加方便；而且，其可以起到绝缘作用，使用更加安全。

本发明具体实施例中，所述的管体1的前端112面上设有凹槽12，管体1的前端112面上对应凹槽12位置设有透光片7，凹槽12内设有绝缘板8，光源3设置在绝缘板8上且绕绝缘板8的中心均匀分布，所述的绝缘板8上设有环状的正极导电片9、负极导电片10，正极导电片9位于负极导电片10内侧，光源3的正极引脚31与正极导电片9插接，光源3的负极引脚32与负极导电片10插接，正极电源线5与正极导电片9焊接，负极电源线6与负极导电片10焊接。这种光源3设置方式，其照明效果好；通过设置的正极导电片9、负极导电片10，使得光源3与正极电源线5、负极电源线6之间连接更加方便。所述的凹槽12的内壁上设有环形卡槽121，所述的透光片7的周向侧壁嵌设在环形卡槽121内。所述的正极导电片9上对应正极引脚31位置设有正极导电套91，正极导电套91一侧设有缝隙911，正极引脚31插设在正极导电套91内。由于正极导电套91设有缝隙，正极引脚31插入时，正极导电套91受到挤压缝隙变大，从而使得导电套具有一定的弹性，能紧紧地抱紧正极引脚31，进而使得光源3的正极引脚31与正极导电片9连接更加稳定。所述的负极导电片10上对应负极引脚32位置设有负极导电套101，负极导电套101一侧设有缝隙1011，负极引脚32插设在负极导电套101内。由于负极导电套101设有缝隙1011，负极引脚32插入时，负极导电套101受到挤压缝隙变大，从而使得导电套具有一定的弹性，能紧紧地抱紧负极引脚32，进而使得光源3的负极引脚32与负极导电片10连接更加稳定。所述的凹槽12的内壁上设有环形定位槽122，绝缘板8的周向侧壁嵌设在环形定位槽122内。

所述的绝缘板8上对应正极导电片9、负极导电片10位置分别设有内环槽81、外环槽82，正极导电片9、负极导电片10分别置于内环槽81、外环槽82内，正极电源线5、负极电源线6穿入绝缘板8后分别与正极导电片9、负极导电片10焊接。所述的绝缘板8与凹槽12底部之间还压设有密封圈20，绝缘板8上设有环形密封槽83，密封圈20置于密封槽83内。这样可以防止吸引烟雾时，烟雾进入凹槽12内，影响光源3的照明效果。
